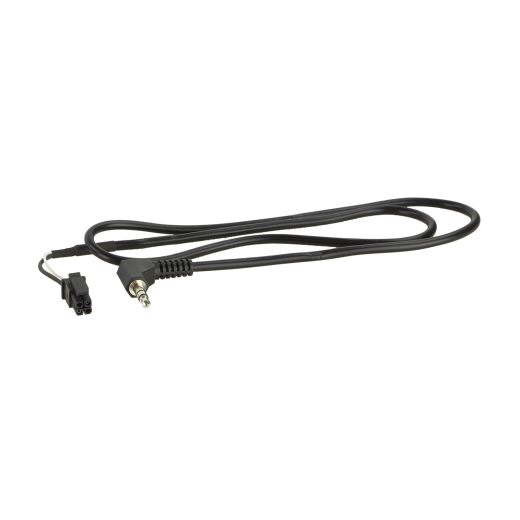

42ARC101 csatlakozókábel

Csatlakozókábel a 42ARC101 kormányadapterhez

• Hosszabbító (patch) kábel az Alpine utólagos autórádiók csatlakoztatásához a kormányvezérlő adapterhez (LFB/SWC).
• A különböző rádiógyártók eltérő típusú vezérlő bemeneteket használnak: egykábeles, két- és többkábeles (Key1/Key2/GND) vagy 3,5 mm jack bemenet — a pontos változatot mindig az adott autórádió BDA (kézikönyve) tartalmazza.
• Minden szükséges csatlakozást az interfész járműhöz történő csatlakoztatása előtt kell elvégezni.
• Néhány rádiónál szükség lehet az egység menüjében a kormánygombok funkcióinak utólagos „megtanítására” (átmapolására) a rádió gyártójának BDA utasításai szerint.
• A végső beszerelés előtt mindig tesztelje a működést.

Figyelmeztetés

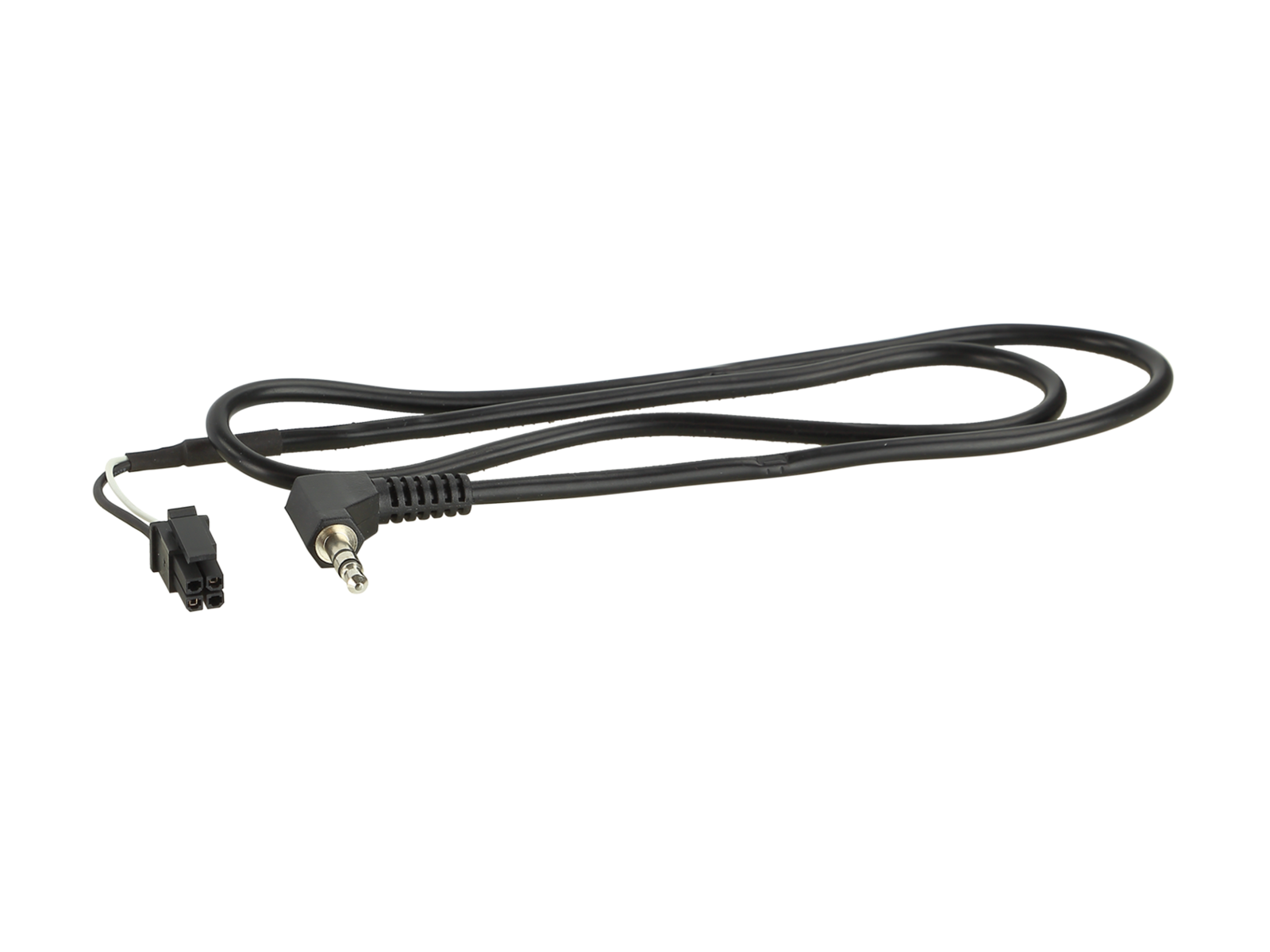

• Csatlakozás: 4 tűs Molex → 3,5 mm jack.
• LFB csatlakozókábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF üzemmód).
• Az Atoto utólagos egységek nem támogatottak.
• A megfelelő kormányadapterrel együtt kell megrendelni.
• A kormányadapterek és a hozzájuk tartozó csatlakozókábelek működéséről további információk találhatók.

Alkalmas fő egységekhez:

• Alpine - 3,5 mm jack csatlakozás.

DIP kapcsolók beállítása a 42cx401-hez:

• Alpine - OFF / OFF / OFF.
