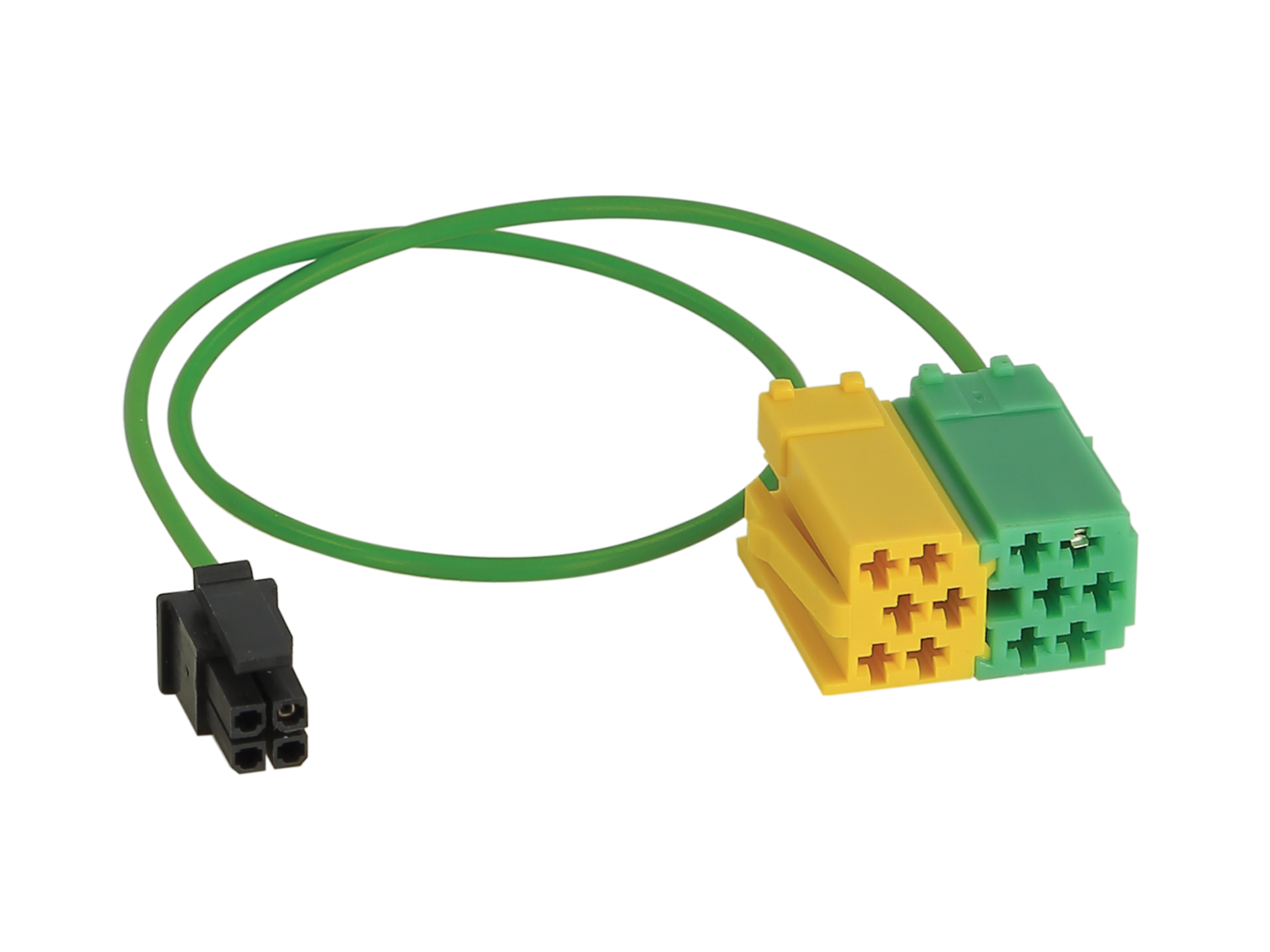

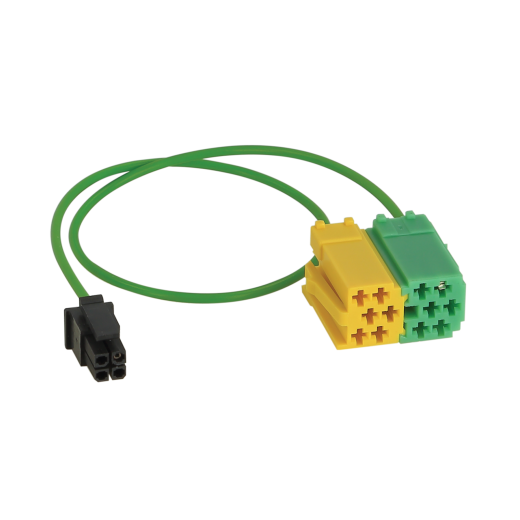

42ARC103 csatlakozókábel

Csatlakozó kábel a 42ARC103 kormányadapterhez

• Összekötő (patch) kábel utángyártott Bosch-Blaupunkt >2010 autórádiók csatlakoztatásához a kormányvezérlő adapterhez (LFB/SWC).
• A különböző rádiógyártók eltérő vezérlőbemeneteket alkalmaznak: egyvezetékes, két- vagy többvezetékes (Key1/Key2/GND) vagy 3,5 mm jack bemenet — a pontos változatot mindig az adott autórádió BDA (használati útmutató) tartalmazza.
• Minden szükséges csatlakozó vezetéket be kell kötni az interfész autóhoz történő csatlakoztatása előtt.
• Egyes rádióknál szükséges az egység menüjében külön „betanítani” (újraprogramozni/átkódolni) a kormánygombok funkcióit a rádió gyártójának BDA utasításai szerint.
• A végső beszerelés előtt mindig ellenőrizze a működést.

Figyelem

• Csatlakozás: 4 tűs Molex → Mini ISO.
• LFB összekötő kábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF mód).
• Az Atoto utángyártott egységek nem támogatottak.
• A megfelelő kormányadapterrel együtt kell megrendelni.
• Az adapterek és azok összekötő kábelei működéséről további információ található.

Alkalmas a következő főegységekhez:

• Bosch-Blaupunkt >2010 - Mini ISO csatlakozás.

DIP kapcsolók beállítása 42cx401 esetén:

• Bosch-Blaupunkt >2010 - ON / OFF / OFF.
