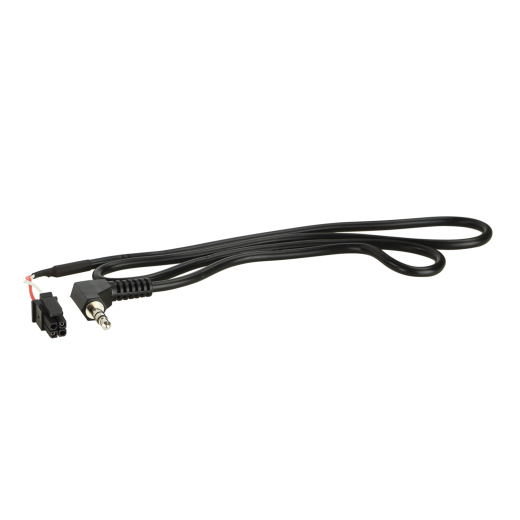

42ARC104 csatlakozókábel

Csatlakozó kábel a 42ARC104 kormányadapterhez

• Összekötő (patch) kábel az utángyártott Clarion és JVC autórádiók kormányvezérlő adapterhez (LFB/SWC).
• A különböző rádiógyártók eltérő típusú vezérlőbemeneteket használnak: egyszálas, két- és többszálas (Key1/Key2/GND) vagy 3,5 mm-es jack bemenet – a pontos változatot mindig az adott autórádió használati útmutatója (BDA) tartalmazza.
• Minden szükséges csatlakozóvezetéket be kell kötni mielőtt az interfészt a járműhöz csatlakoztatja.
• Néhány rádiónál szükség lehet a kormánygombok funkcióinak a fejegység menüjében történő „megtanítására” (újramappingolására) a rádió gyártójának utasításai szerint.
• A végső szerelés előtt mindig tesztelje a megfelelő működést.

Figyelmeztetés

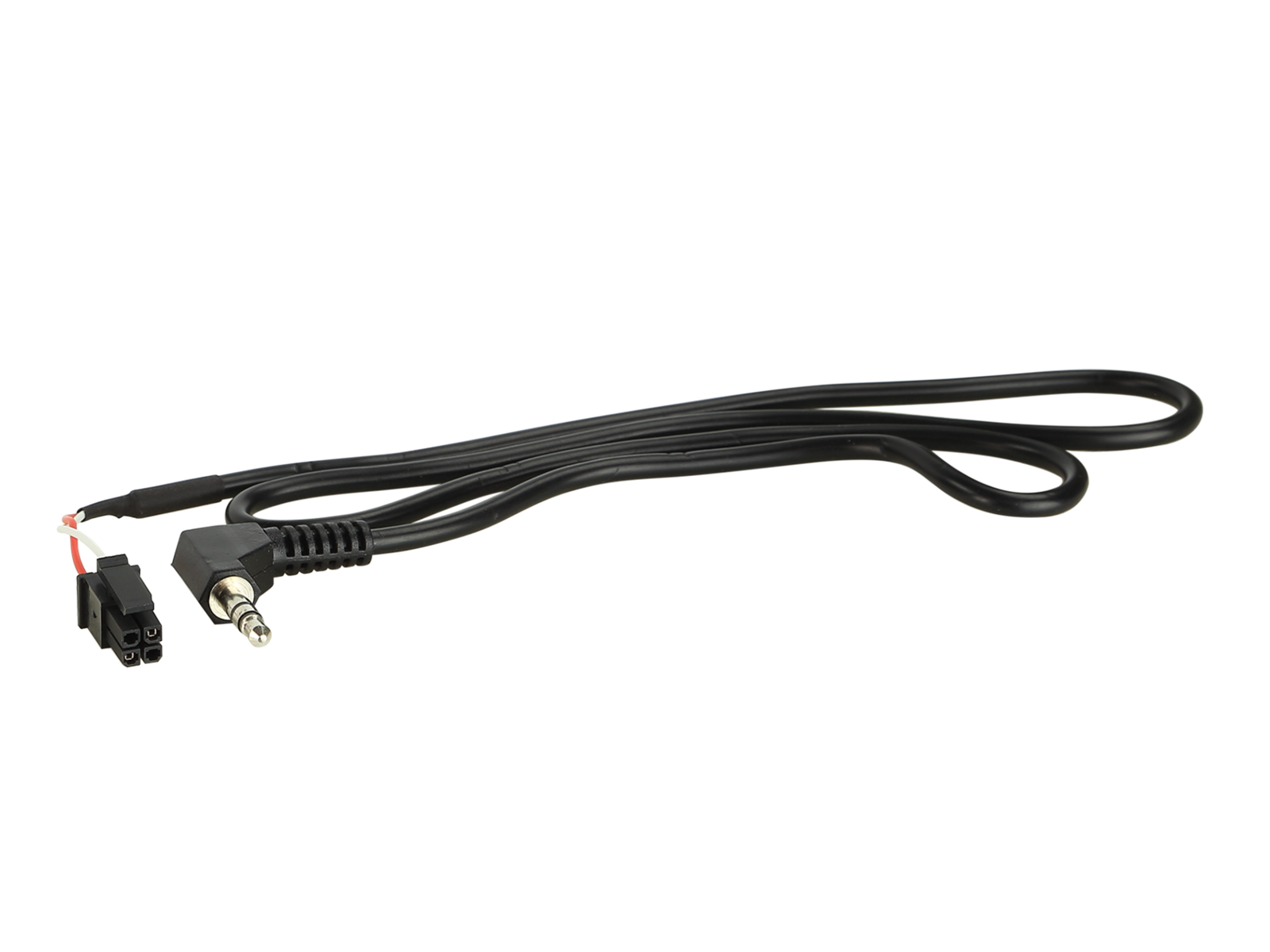

• Csatlakozás: 4 tűs Molex → 3,5 mm jack.
• LFB összekötő kábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF üzemmód).
• Az Atoto utángyártott egységek nem támogatottak.
• Szükséges a megfelelő kormányadapterrel együtt megrendelni.
• A kormányadapterek és az összekötő kábelek működéséről további információk találhatók a termékismertetőben.

Alkalmas fejegységekhez:

• Clarion – 3,5 mm jack csatlakozás.
• JVC – 3,5 mm jack csatlakozás.

DIP kapcsolók beállítása a 42cx401-hez:

• Clarion – ON / ON / OFF.
• JVC – ON / OFF / ON (alternatíva: ON / ON / ON).
