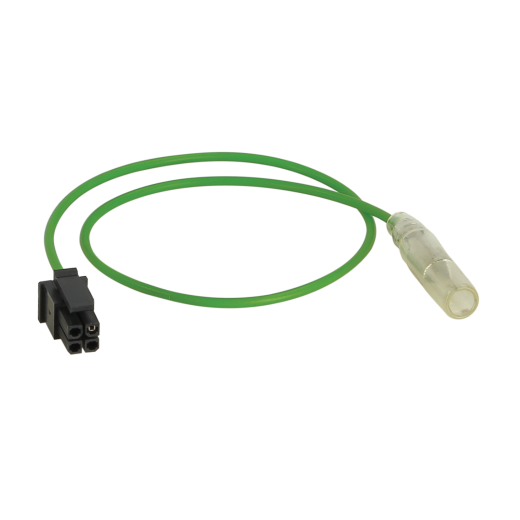

42ARC105 csatlakozókábel

Csatlakozókábel a kormányadapterhez 42ARC105

• Csatlakoztató (patch) kábel utólagos JVC és Kenwood autórádiók kormányvezérlő adapteréhez (LFB/SWC).
• A különböző rádiógyártók eltérő típusú vezérlőbemeneteket használnak: egykábeles, két- és többkábeles (Key1/Key2/GND) vagy 3,5 mm-es jack bemenet — a pontos változatot mindig az adott autórádió használati útmutatója tartalmazza.
• Minden szükséges csatlakozóvezetéket a csatlakozó interfész járműhöz történő csatlakoztatása előtt kell bekötni.
• Néhány rádiónál szükség lehet a kormánygombok funkcióinak a készülék menüjében történő „megtanítására” (átmapplására) a gyártó utasításai szerint.
• A végső felszerelés előtt mindig ellenőrizze a helyes működést.

Figyelem

• Csatlakozás: 4 tűs Molex → egykábeles csatlakozás.
• LFB csatlakozókábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF üzemmód).
• Az Atoto utólagos egységek nem támogatottak.
• A megfelelő kormányadapterrel együtt kell megrendelni.
• Az adapterek és a csatlakozó kábelek működéséről további információ található a gyártó oldalán.

Alkalmas fejegységek:

• JVC - egykábeles csatlakozás.
• Kenwood - egykábeles csatlakozás.

DIP kapcsolók beállítása a 42cx401-hez:

• JVC - ON / OFF / ON (alternatíva: ON / ON / ON).
• Kenwood - ON / ON / ON (alternatíva: ON / OFF / ON).
