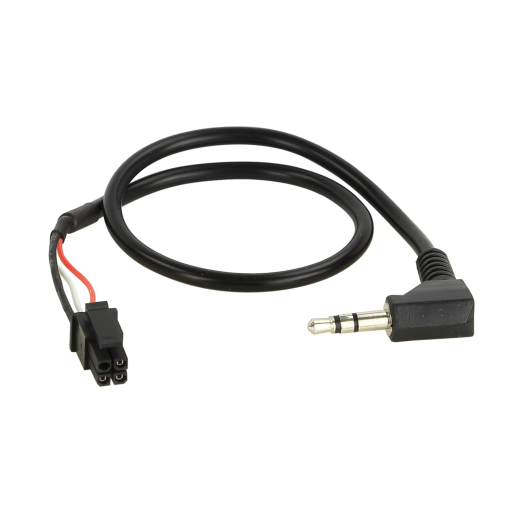

42ARC107 csatlakozókábel

Összekötő kábel a 42ARC107 kormányadapterhez

• Összekötő (patch) kábel utólagos autórádiók Blaupunkt 2010-től, Kenwood 2017-től, Pioneer és Sony csatlakoztatásához a kormányvezérlő adapterhez (LFB/SWC).
• A különböző rádiógyártók eltérő típusú vezérlőbemeneteket használnak: egykábeles, két- és többkábeles (Key1/Key2/GND) vagy 3,5 mm jack bemenet – a pontos változat mindig megtalálható az adott autórádió BDA (kézikönyvében).
• Minden szükséges csatlakozó vezetéket be kell kötni az interfész járműhöz történő csatlakoztatása előtt.
• Néhány rádiónál szükséges a fejegység menüjében külön „megtanítani” (átmapolni) a kormánygombok funkcióit a rádió gyártójának BDA utasításai szerint.
• A végső beszerelés előtt mindig tesztelje a helyes működést.

Figyelmeztetés

• Csatlakozás: 4 tűs Molex → 3,5 mm jack.
• LFB összekötő kábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF üzemmód).
• Az Atoto utólagos egységek nem támogatottak.
• A megfelelő kormányadapterrel együtt kell megrendelni.
• A kormányadapterek és az összekötő kábelek működéséről további információt talál a termékoldalon ezen a hivatkozáson.

Alkalmas a következő fejegységekhez:

• Blaupunkt 2010-től – csatlakozás: 3,5 mm jack.
• Kenwood 2017-től – csatlakozás: 3,5 mm jack.
• Pioneer – csatlakozás: 3,5 mm jack.
• Sony – csatlakozás: 3,5 mm jack.

DIP kapcsolók beállítása a 42cx401-hez:

• Blaupunkt 2010-től – OFF / ON / OFF (alternatíva: OFF / ON / ON).
• Kenwood 2017-től – OFF / ON / OFF (alternatíva: OFF / ON / ON).
• Pioneer – OFF / ON / ON.
• Sony – OFF / ON / ON.
