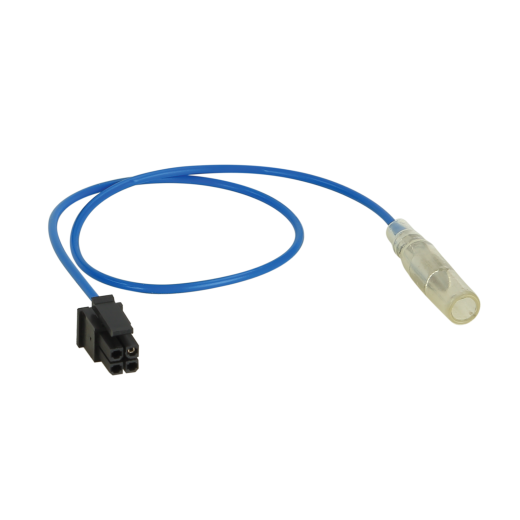

42ARC108 csatlakozókábel

Csatlakozókábel a kormányvezérlő adapterhez 42ARC108

• Patch kábel utólagos autórádiók, például a Digital Dynamics, XZent és Zenec csatlakoztatásához a kormányvezérlő adapterhez (LFB/SWC).
• A különböző rádiógyártók eltérő típusú vezérlőbemeneteket használnak: egyszálas, két- és többvezetékes (Key1/Key2/GND) vagy 3,5 mm-es jack bemenet – a pontos változatot mindig az adott autórádió BDA (kézikönyve) tartalmazza.
• Minden szükséges csatlakozóvezetéket a járműhöz való csatlakoztatás előtt be kell kötni.
• Néhány rádiónál szükséges az egység menüjében a kormánygombok funkcióinak „megtanítása” (átkódolása) a rádió gyártójának BDA-ja szerinti utasítások alapján.
• Végső beszerelés előtt mindig tesztelje a helyes működést.

Figyelmeztetés

• Csatlakozás: 4 tűs Molex → egyszálas bemenet.
• LFB csatlakozókábel a 42cx401 interfészhez (kompatibilis a 42a-xxxx-xxx készletekkel).
• DIP kapcsolók beállítása: az alábbi táblázat szerint (ON/OFF üzemmód).
• Az Atoto utólagos egységek nem támogatottak.
• Szükséges a megfelelő kormányvezérlő adapterrel együtt megrendelni.
• A kormányadapterek és a hozzájuk tartozó csatlakozókábelek működéséről további információk a kapcsolódó dokumentációban találhatók.

Alkalmas fejegységekhez:

• Digital Dynamics – egyszálas csatlakozás.
• XZent – egyszálas csatlakozás.
• Zenec – egyszálas csatlakozás.

DIP kapcsolók beállítása 42cx401-hez:

• Digital Dynamics – OFF / OFF / ON.
• XZent – OFF / OFF / ON.
• Zenec – OFF / OFF / ON.
