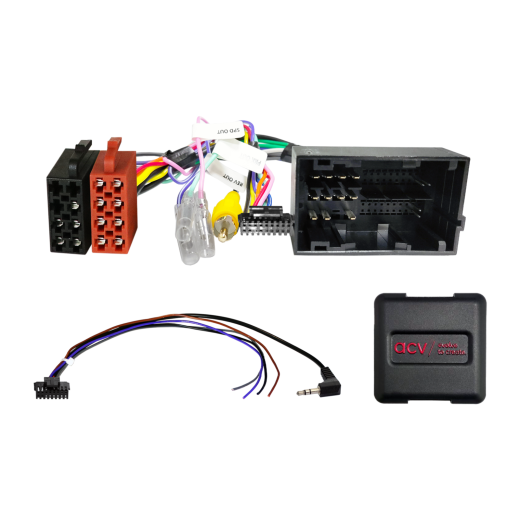

Kormánykerék gombvezérlő adapter Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Alfa Romeo 4C (960) (01/14->08/18), Giulietta (940) (10/13->04/16, 04/16->12/21), MiTo (955) (12/13->08/16, Ci2/08/16->08/16) (05/14->10/22, 10/22->06/24), e-Jumper (259) (10/21->06/24), Relé (250) (2006->2024), Fiat 500 (ZAF 312) (07/16->202L) (ZAF 5013) (10/12->07/17, 07/17->03/22), Doblo (ZAF 263) (01/15->06/22), Ducato (ZFA 250) (05/14->11/21), Opel Movano Cargo C (Y) (10/21->01/24), Movano Electric Cargo C (Y) (10/21->01/24), Peugeot Boxer (09/14->12/19, 08/18->06/24), e-Boxer (Y) (10/21->06/24)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Leírás és paraméterek
Értékelés0
Kategóriák

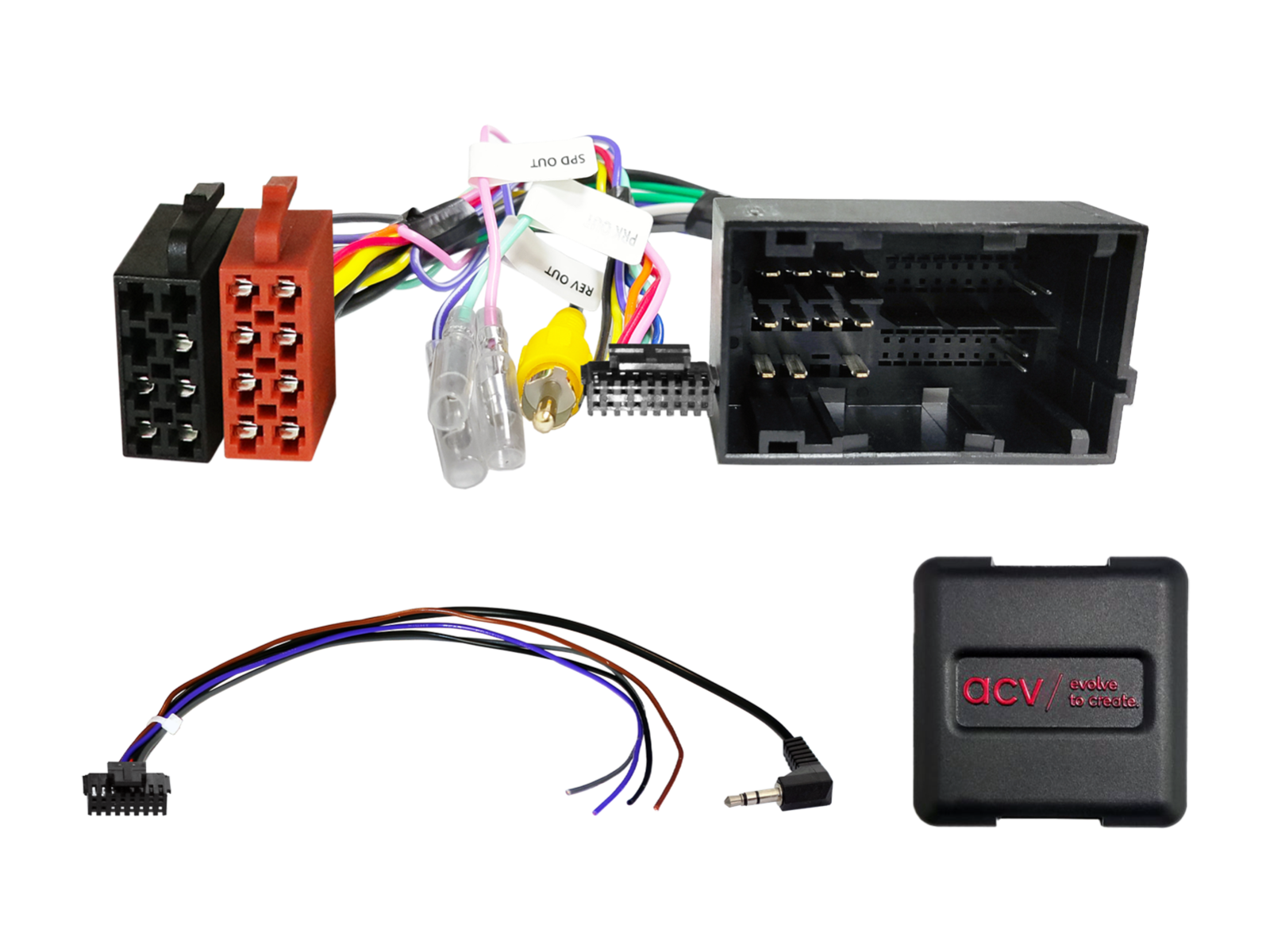

Kormánykerék gombvezérlő adapter Alfa Romeo / Citroen / Fiat / Opel / Peugeot ACV SWC 42XFA011-0

Tartsa meg az eredeti autórádió kormánykerékről történő vezérlésének funkcióit, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően előfordulhat, hogy bizonyos funkciókat korlátozni kell vagy másokkal helyettesíteni. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy azok technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az eredeti OEM autórádió be volt-e szerelve. A végső szerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) megfelelő működését.

Az alábbi autókhoz készült

Alfa Romeo 4C [960] (2014 -> 2018) - járművek OEM Continental érintőképernyős egységgel.
Alfa Romeo Giulietta [940] (2013 -> 2016) - eredeti OEM autórádió.
Alfa Romeo Giulietta [940] (2016 -> 2021) - járművek OEM Continental érintőképernyős egységgel.
Alfa Romeo MiTo [955] (2013 -> 2016) - eredeti OEM autórádió.
Alfa Romeo MiTo [955] (2016 -> 2018) - eredeti OEM autórádió.

Citroen Jumper [250] (2014 -> 2022) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).
Citroen Jumper [250] (2022 -> 2024) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).
Citroen e-Jumper [259] (2021 -> 2024) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).
Citroen Relay [250] (2006 -> 2024) - eredeti OEM autórádió.

Fiat 500 [ZAF 312] (2016 -> 2023) - eredeti OEM autórádió.
Fiat 500L [ZAF 199] (2012 -> 2017) - eredeti OEM autórádió.
Fiat 500L [ZAF 199] (2017 -> 2022) - eredeti OEM autórádió.
Fiat Doblo [ZAF 263] (2015 -> 2022) - eredeti OEM autórádió.
Fiat Ducato [ZFA 250] (2014 -> 2021) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).

Opel Movano Cargo C [Y] (2021 -> 2024) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).
Opel Movano Electric Cargo C [Y] (2021 -> 2024) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).

Peugeot Boxer [Y] (2014 -> 2019) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).
Peugeot Boxer [Y] (2018 -> 2024) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).
Peugeot e-Boxer [Y] (2021 -> 2024) - járművek OEM Daiichi egységgel, fekete vezetékes kábelezéssel – a kábelcsatlakozó adapter eltávolítása a vezetőoldali rádióról, vagy közvetlenül csatlakoztatott OEM Daiichi egységgel rendelkező járművek színes vezetékekkel nem kompatibilisek (tétel: 42a-1094-018).

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 52 tűs Fiat.
OEM kormánykerék vezérlő kimenet: 3,5 mm-es jack vagy szabad vezeték.
OEM tolatókamera csatlakozás: RCA (cinch) – sárga csatlakozó a tolatókamera bemenetére.

Beállítás:

Állítsa be a DIP kapcsolókat az utólagos autórádió gyártójának megfelelően.
Ha a napi kilométer-számláló hibaüzenetet kap, állítsa be a DIP kapcsolókat feszültség nélküli állapotban.

Jármű kompatibilitás:

Járművek OEM Continental 250VP1/250VP2 egységgel.
Járművek OEM UConnect egységgel.
Járművek OEM Daiichi egységgel.

Funkció korlátozások:

Board computer – a jármű beállítások nem támogatottak infodapter nélkül.
Távolsági fényszóró asszisztens nem támogatott.
Vezetési asszisztens rendszerek nem támogatottak.
Dátum és idő beállítás nem támogatott infodapter nélkül.

Infodapter a funkciók bővítéséhez:

Infodapter Citroen/Fiat/Opel/Peugeot 52 tűs Fiat VP1/VP2 (tétel: 43uft01).

Elérhető segédjeleket:

+12 V gyújtás (Klemme 15).
+12 V világítás (Klemme 58).
+12 V hátramenet.
Sebességjel.
GND a kézifék jelhez.

Fontos kiegészítő információk

Utólagos autórádiókhoz készült, mint Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” Key1/Key2/GND vezetékkel vagy 3,5 mm-es jackel a típusnak megfelelően.
A teljes adapter aktiválásához rendelni kell egy csatlakozó kábelt az adott autórádió márkához.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fő egységgel.
A rádió eltávolítása feszültségmentesen történjen.
Ellenőrizze az összes interfész csatlakozást, hogy megfelelően csatlakoztatva vannak-e – feszültségmentesen.

Csatlakozás és bekötési sorrend:

A felület beállítását és hardveres konfigurációját feszültségmentesen végezze el.
Ellenőrizze a csatlakozókábel konfigurációját a HU-hoz.
Csatlakoztassa a kábelt a HU-hoz az utólagos eszköz útmutatójának megfelelően.
Csatlakoztassa a többi vezetéket az eszköz útmutatójának megfelelően.
Csatlakoztassa a teljes telepítést a járműhöz – a fő tápellátási kapcsolatot csatlakoztassa utoljára.
Végezze el a felület szoftveres konfigurációját a termékleírásban vagy az útmutatóban található utasítások szerint.
Konfigurálja az utólagos HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Interfész és HU kábel konfigurációjának módosítása:

Minden módosítást feszültségmentesen végezzen.
A módosítás után ismételje meg az 5-8. lépéseket fentebb.

Interfész vagy járműrendszer meghibásodása esetén:

Helyezze vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Várjon, amíg a CAN Bus rendszer elalszik.
Ellenőrizze a felület hardveres konfigurációját.
A CAN Bus elalvása után ismételje meg az 5-8. lépéseket fentebb.

Kábelcsatlakozás vagy vezetékek módosítása esetén:

A csatlakozásokat és módosításokat csak szakszerűen képzett személyzet végezheti.
Minden módosítást a csatlakoztatás előtt a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatása szempontjából ellenőrizni kell.
Minden módosítást a csatlakoztatás előtt méréssel és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni.
A módosításokat saját felelősségére végzi, garancia nélkül a működésre.
A módosításokat saját kockázatára végzi, a jármű, az eszköz vagy a felület sérülésének kizárása nélkül.
Az előre szerelt kábelkötegek módosítása a termék garanciájának elvesztéséhez vezethet.

Katalógus szám	42XFA011-0
Márka	ACV
Hivatkozások	Hivatalos weboldal
