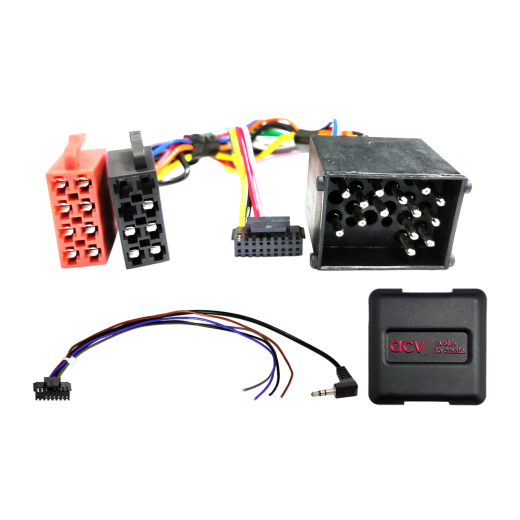

Kormánykerék gombvezérlő adapter BMW ACV SWC 42XBM003-0-hoz

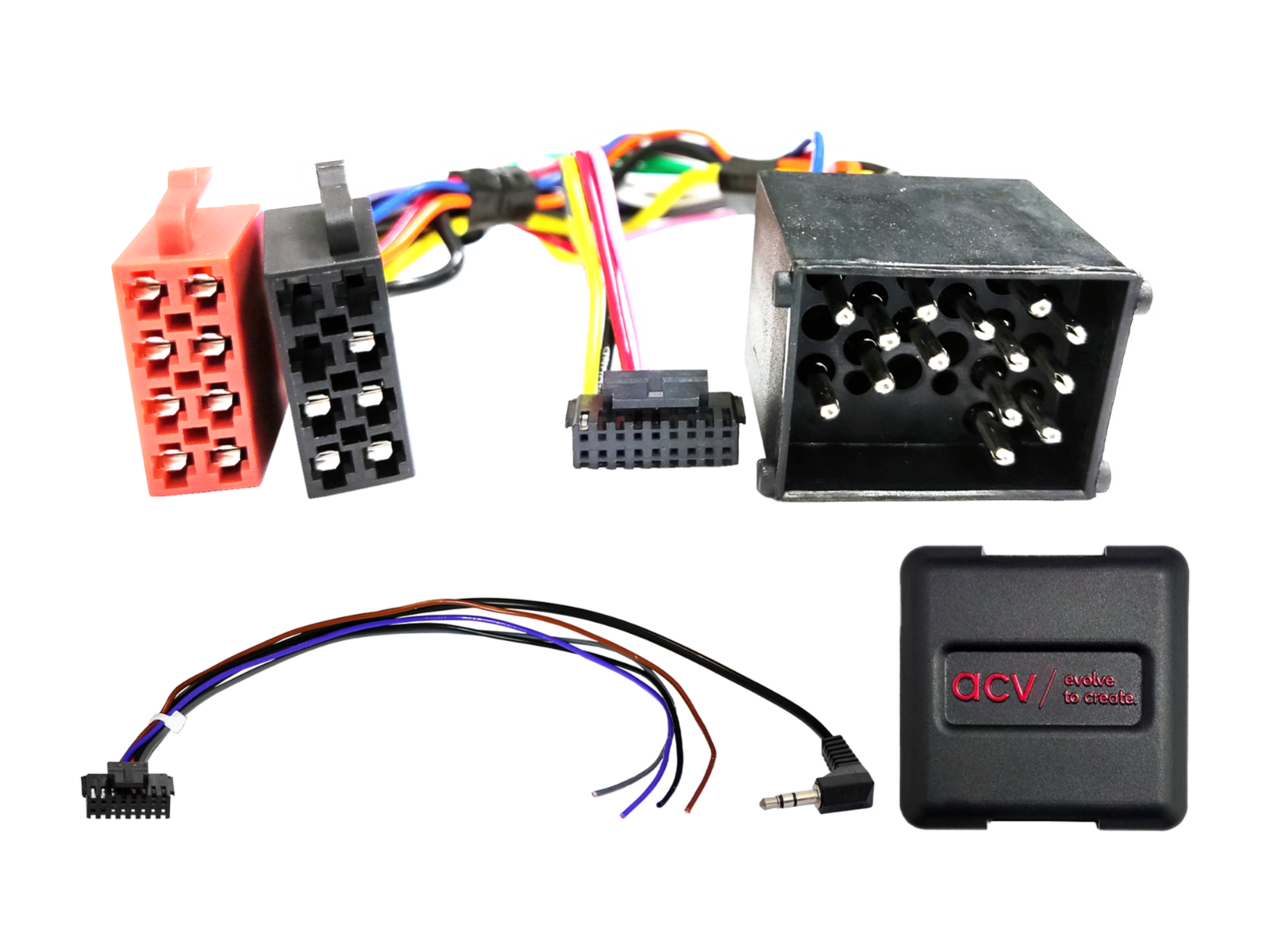

Kormánykerék gombvezérlő adapter BMW ACV SWC 42XBM003-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• BMW 3-as sorozat (E46) (07/1998->02/2007) 17 Pin BMW csatlakozóval és OEM kormánykerékvezérléssel 3,5mm jack vagy szabad kábel, Business OEM rádióval rendelkező autókhoz, Professional OEM navigáció és OEM hangrendszer nélkül, eltávolított OEM CD-váltó, TV-tuner és telefonmodul.
• BMW 5-ös sorozat (E39) (01/1996->05/2004) 17 Pin BMW csatlakozóval és OEM kormánykerékvezérléssel 3,5mm jack vagy szabad kábel, Business OEM rádióval rendelkező autókhoz, Professional OEM navigáció és OEM hangrendszer nélkül, eltávolított OEM CD-váltó, TV-tuner és telefonmodul.
• BMW 7-es sorozat (E38) (09/1994->09/2001) 17 Pin BMW csatlakozóval és OEM kormánykerékvezérléssel 3,5mm jack vagy szabad kábel, Business OEM rádióval rendelkező autókhoz, Professional OEM navigáció és OEM hangrendszer nélkül, eltávolított OEM CD-váltó, TV-tuner és telefonmodul.
• BMW X5 (E53) (03/2000->10/2003) 17 Pin BMW csatlakozóval és OEM kormánykerékvezérléssel 3,5mm jack vagy szabad kábel, Business OEM rádióval rendelkező autókhoz, Professional OEM navigáció és OEM hangrendszer nélkül, eltávolított OEM CD-váltó, TV-tuner és telefonmodul.
• Mini R50/R53 (06/2001->11/2006) 17 Pin BMW csatlakozóval és OEM kormánykerékvezérléssel 3,5mm jack vagy szabad kábel, Business OEM rádióval rendelkező autókhoz, Professional OEM navigáció és OEM hangrendszer nélkül, eltávolított OEM CD-váltó, TV-tuner és telefonmodul.
• Mini R52 (07/2004->08/2008) 17 Pin BMW csatlakozóval és OEM kormánykerékvezérléssel 3,5mm jack vagy szabad kábel, Business OEM rádióval rendelkező autókhoz, Professional OEM navigáció és OEM hangrendszer nélkül, eltávolított OEM CD-váltó, TV-tuner és telefonmodul.

CAN Bus információk

• Csatlakozás: 17 pin BMW csatlakozó.
• Csatlakozás: OEM kormányvezérlés -> 3,5 mm jack vagy szabad vezeték.
• Ismeretlen BMW csatlakozó esetén használja a 42xbm00c cikkszámú kábelkészletet (17 pin és 40 pin Quadlock).
• BMW Professional navigációval rendelkező járművekhez használjon 17 pin(f) -> 17 pin(m) hosszabbító kábelt / antenna 6,5 m — cikkszám: 1020-21-6500-0.
• Sound rendszerrel rendelkező járművekhez (nem DSP / Harman Kardon) használjon aktív BMW/Land Rover/Rover 17 pin adaptert — cikkszám: 13-1020-50.
• DIP kapcsolók beállítása az aftermarket rádió gyártója szerint (lásd BDA).

Fontos kiegészítő információk

• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
