Kormánykerék gombvezérlő adapter BMW ACV SWC 42XBM004-0-hoz

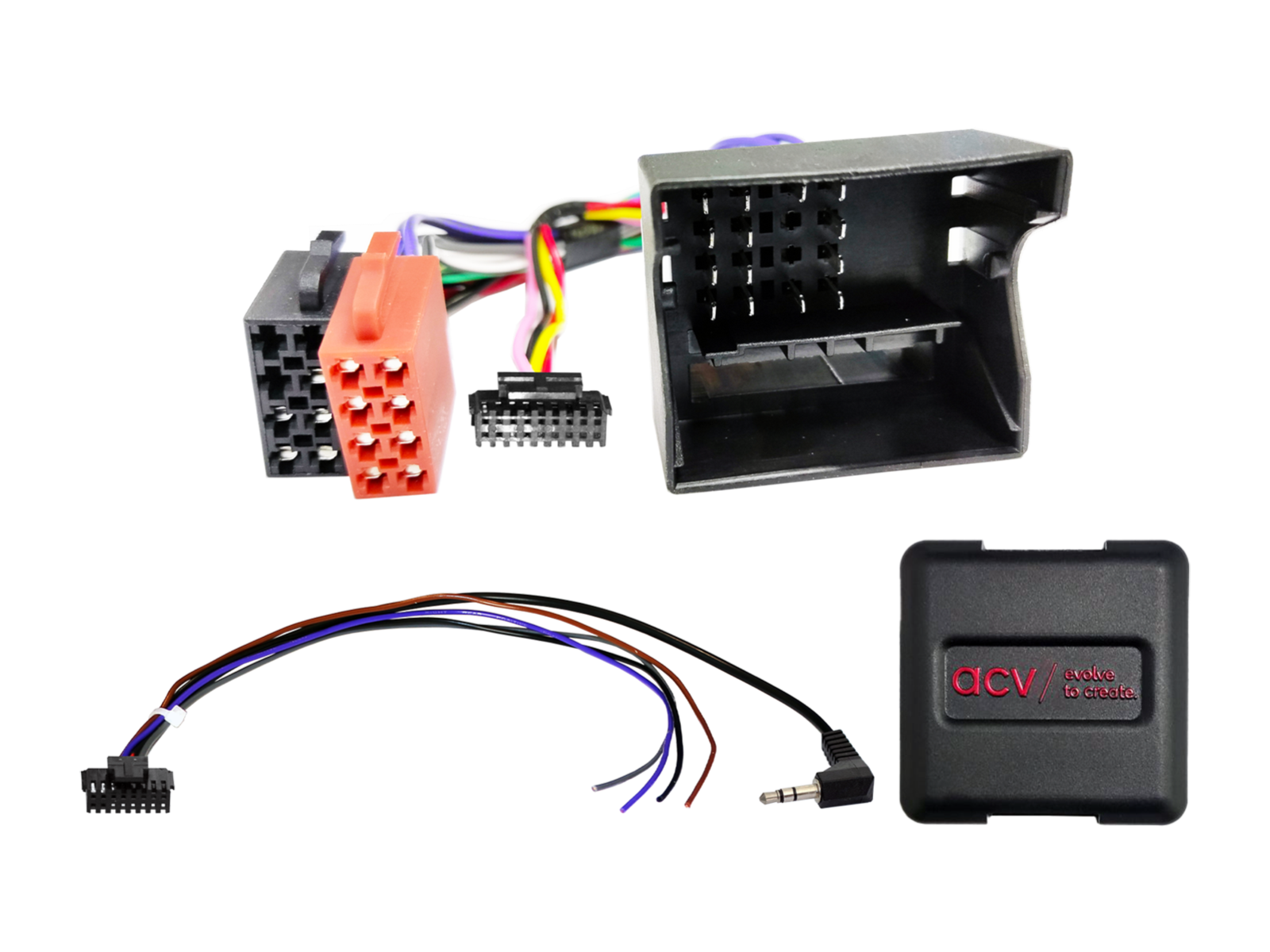

Kormánykerék gombvezérlő adapter BMW és Mini ACV SWC 42XBM004-0

Tartsa meg az eredeti rádióvezérlési funkciókat a kormánykeréken, amikor az eredeti rádiót nem eredeti egységre cseréli. A jármű felszereltségétől, a funkciók körétől és a nem eredeti egység szoftverétől függően néhány funkció korlátozott lehet vagy másokkal helyettesíthető. Hasonlítsa össze az adapter csatlakozóit a járművében található csatlakozókkal, és győződjön meg arról, hogy vizuálisan és technikailag is megegyeznek. Ellenőrizze, hogy a járműben valamelyik megadott eredeti autórádiót használták-e. A végleges beszerelés előtt ellenőrizze a jármű funkcióit, beállításait és a kormánykerék vezérlését.

Autókhoz tervezve

• BMW 3-as sorozat (E46) (07/1998->02/2007) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.
• BMW 5-ös sorozat (E39) (09/2000->05/2004) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.
• BMW X3 (E83) (02/2004->08/2010) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.
• BMW X5 (E53) (03/2000->11/2006) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.
• BMW Z4 (E85) (03/2002->08/2008) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.
• Mini (R50/R53) (06/2001->11/2006) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.
• Mini (R52) (07/2004->08/2008) Business OEM rádióval, Professional OEM navigáció és OEM erősített audiorendszer nélkül.

I-Bus információk

• Csatlakozás: 40 tűs BMW Quadlock csatlakozó.
• Kormánykerék vezérlés kimenet: 3,5 mm jack / szabad vezeték (a nem eredeti egység típusától függően).
• Ha nem biztos a BMW csatlakozó típusában, használja a 42xbm00c kábelköteget (tartalmazza a 17 tűs és 40 tűs Quadlock köteget).
• Tervezve Business OEM egység nélküli járművekhez (Professional OEM navigáció nélkül) és OEM hangrendszer (DSP/Harman Kardon) nélkül.
• Ajánlott az OEM kiegészítők eltávolítása: CD-váltó / TV tuner / telefonmodul.
• A DIP kapcsolók beállítása a nem eredeti rádió márkája szerint történik, lásd BDA.

Fontos kiegészítő információk

• * Járművek Professional OEM navigációval: hosszabbító kábel Quadlock(f)->Quadlock(m) + antenna 6,5 m: 1024-25-6500-0.
• ** Járművek hangrendszerrel (nem DSP/Harman Kardon): LFB BMW 3er/5er/7er/X3/X5/Z4/Mini Quadlock/Amp -> 42sxbm007 (készülőben).
• *** Csak vászontetős Z4 (E85) járművekhez.
• **** Mini (R53) Harman Kardon OEM audiorendszerrel: LFB BMW Mini (R50/R52/R53) 2001–2008 iBus Amp Harman Kardon -> 42k-1024-001.
• Az adapter teljes funkcionalitásához meg kell rendelni a megfelelő összekötő kábelt a nem eredeti rádió márkájához.

Általános telepítési utasítások

Ellenőrzés a telepítés előtt

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM autórádióval.
2. Az OEM egység eltávolítását feszültségmentesen végezze.
3. Ellenőrizze az összes interfész kapcsolatot feszültségmentesen.

Csatlakozás és bekötési sorrend

1. Minden beállítást és konfigurációt feszültségmentesen végezzen el az interfészen.
2. Ellenőrizze a rádió csatlakozó kábelének konfigurációját.
3. Csatlakoztassa a kábelt a leírás szerint az aftermarket rádióhoz.
4. Csatlakoztassa a többi vezetéket a készülékhez tartozó utasítások szerint.
5. A fő tápkapcsolatot utolsóként csatlakoztassa.
6. Hajtsa végre az interfész szoftveres konfigurációját a leírásban és a BDA-ban található utasítások szerint.
7. Konfigurálja az aftermarket rádiót a SWC, kamera, handsfree, antenna tápellátás stb. funkciókra.
8. Végezze el a kormánykerék vezérlésének és a járművel való kommunikációnak a tesztelését.

Az interfész és a HU kábel konfigurációjának módosítása

• A változtatásokat feszültségmentesen végezze el.
• A változtatás után kövesse az 5–8 lépéseket fent.

Interfész vagy járműrendszer meghibásodása esetén

• Tegye vissza a járműbe az eredeti OEM egységet.
• Kapcsolja be az OEM egységet.
• Várjon a CAN Bus alvó állapotára.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus alvó állapota után kövesse az 5–8 lépéseket fent.

Kábelezés vagy kábelvezetés módosítása esetén

• A módosításokat csak szakmailag képzett személyzet végezheti.
• A csatlakoztatás előtt ellenőrizze a gyártói követelményekkel való megfelelést és a garanciára gyakorolt hatást.
• A csatlakoztatás előtt ellenőrizze a funkciót méréssel és a jármű ábrája alapján.
• A módosításokat saját kockázatra végzi, a működőképesség garanciája nélkül.
• A módosításokat a jármű, a készülék vagy az interfész esetleges károsodásának garanciája nélkül végzi.
• A előre szerelt kábelezés módosításai érvényteleníthetik a termék garanciáját.
