Kormánykerék gombvezérlő adapter BMW / Mini ACV-hez SWC 42XBM005-0

Legyen Ön az első, aki értékeli a terméket
Kormánykerék adapter BMW 1 (E81/E82/E87/E88) (03/04->10/13), 3 (E90/E91/E92/E93) (03/05->10/13), 5 (E60/E61) (07/03->07/10), 6 (E63/E64) (09/04->11/10), 7 (E65/E66) (08/01->11/08), Z4 (E89) (05/09->08/16), X1 (E84) (10/09->06/15), X5 (E70) (03/07->09/13), X6 (E71/E72) (05/08->06/14) és Mini modellekhez (R55/R56/R57/R58/R59) (06.11.->05.15.)
További infirmáció a termékről
32.590 Ft
Katalógus szám: 42XBM005-0
1 - 4 hétElérhetőség figyelése
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.

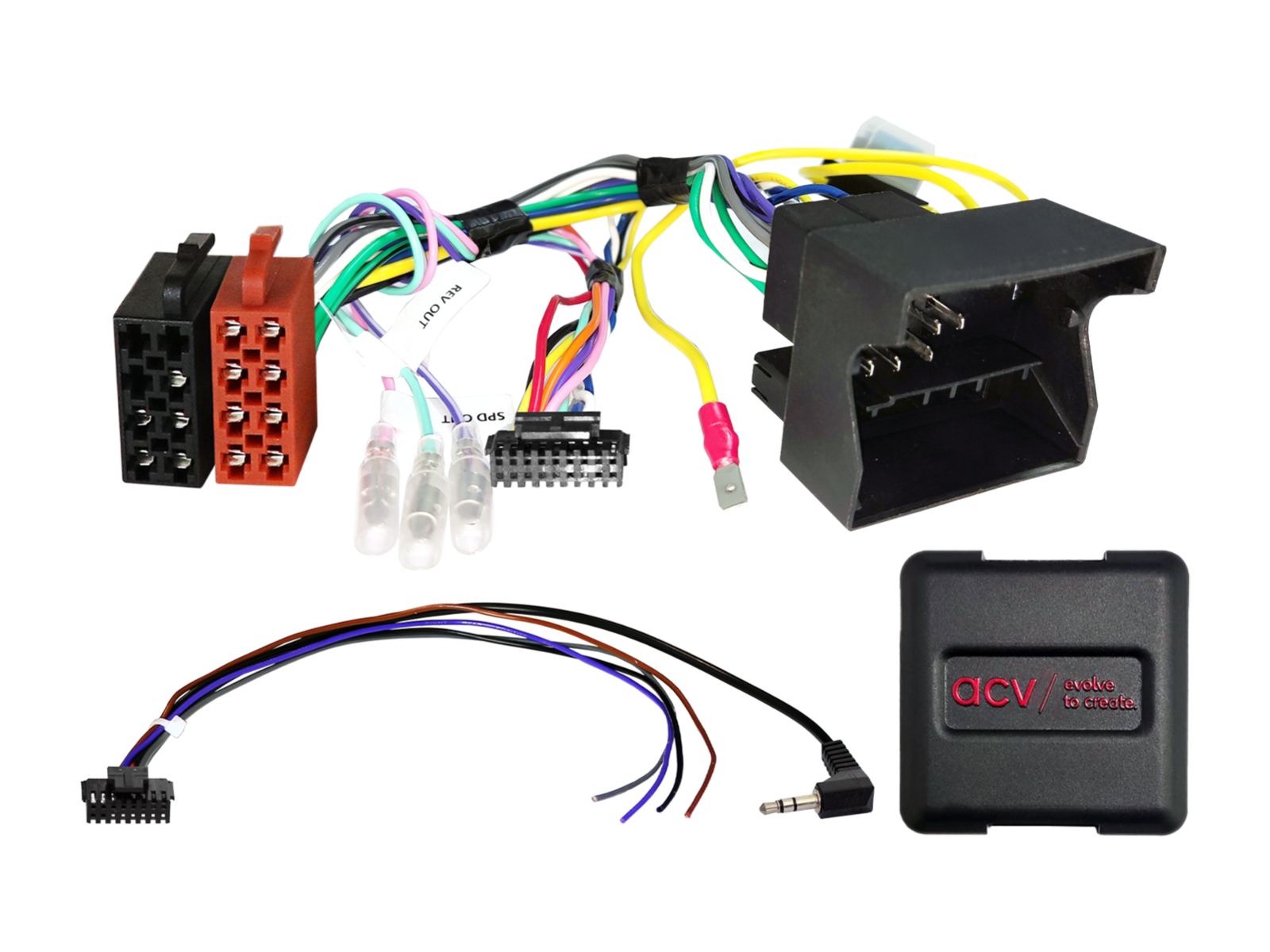

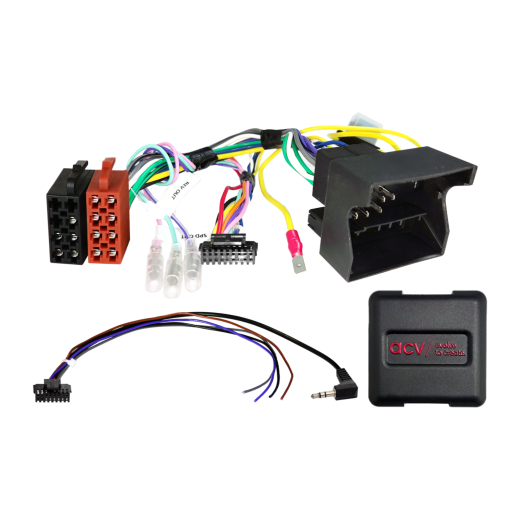

Kormánykerék gombvezérlő adapter BMW / Mini ACV-hez SWC 42XBM005-0

Kormánykerék-gombvezérlő adapter BMW/Mini számára

Megőrizheti a rádió eredeti kormánykerékről történő vezérlését, amikor az eredeti fejegységet utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy technikailag és megjelenés szempontjából is megfelelnek. Ellenőrizze, hogy az eredetileg felszerelt egység szerepel-e a listában. A végleges beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerék vezérlésének (SWC) helyes működését.

Alkalmas járművekhez

  • BMW 1-es sorozat [E81, E82, E87, E88] (2004 → 2013) - eredeti BMW Business, Professional fejegység. OEM MOST erősítővel szerelt járművekhez aktív BMW MOST→RCA átalakító szükséges.
  • BMW 3-as sorozat [E90, E91, E92, E93] (2005 → 2013) - eredeti BMW Business, Professional fejegység. OEM MOST erősítővel szerelt járművekhez aktív BMW MOST→RCA átalakító szükséges.
  • BMW 5-ös sorozat [E60, E61] (2003 → 2010) - eredeti BMW Business, Professional fejegység. OEM MOST erősítővel szerelt járművekhez aktív BMW MOST→RCA átalakító szükséges.
  • BMW 6-os sorozat [E63, E64] (2004 → 2010) - eredeti BMW Business, Professional fejegység.
  • BMW 7-es sorozat [E65, E66] (2001 → 2008) - eredeti BMW Business, Professional fejegység.
  • BMW Z4 [E89] (2009 → 2016) - eredeti BMW Business, Professional fejegység.
  • BMW X1 [E84] (2009 → 2015) - eredeti BMW Business, Professional fejegység.
  • BMW X5 [E70] (2007 → 2013) - eredeti BMW Business, Professional fejegység. OEM MOST erősítővel szerelt járművekhez aktív BMW MOST→RCA átalakító szükséges.
  • BMW X6 [E71, E72] (2008 → 2014) - eredeti BMW Business, Professional fejegység. OEM MOST erősítővel szerelt járművekhez aktív BMW MOST→RCA átalakító szükséges.
  • Mini [R55, R56, R57, R58, R59] (2006 → 2015) - eredeti BMW Business, Professional fejegység. Az OEM műszerfali kijelző nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

  • Csatlakozó: 40 tűs BMW Quadlock.
  • Tápellátás: +12 V állandó (Klemme 30, biztosíték) – sárga vezeték.
  • OEM kormánykerék vezérlés kimenet: 3,5 mm jack vagy szabad vezeték.

Beállítás:

  • Állítsa be a DIP kapcsolókat az alkalmazott aftermarket fejegység gyártójának megfelelően.

Kompatibilitás a járművekkel:

  • Járművek eredeti Business/Professional fejegységgel.
  • Járművek iDrive nélkül.
  • Járművek OEM MOST erősítő nélkül.

Járművek OEM MOST erősítővel:

  • Ezekhez aktív BMW MOST→RCA átalakító szükséges.

Járművek parkolószenzorokkal (PDC):

  • A PDC és a figyelmeztető hangok nem támogatottak.
  • További figyelmeztető hang támogatáshoz használjon megfelelő Warnton interfészt a kompatibilis márkákhoz.

Elérhető segédjelek:

  • +12 V gyújtás (Klemme 15).
  • +12 V világítás (Klemme 58).
  • +12 V tolatás.
  • Sebességjel.
  • GND a kézifék jelhez.

Fontos kiegészítő információk

  • Az adapter aftermarket fejegységekhez készült, például Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” egységekhez, amelyek Key1/Key2/GND vezetékkel vagy típus szerint 3,5 mm jackkel rendelkeznek.
  • Az adapter teljes aktiválásához szükséges az adott fejegység márkájához illeszkedő összekötőkábel megrendelése.

Általános telepítési útmutató

Ellenőrzés szerelés előtt:

  1. Ellenőrizze a kormánykerék vezérlésének és a jármű beállításainak összes funkcióját az eredeti OEM fejegységgel.
  2. Az eredeti rádió leszerelését áramtalanított állapotban végezze.
  3. Áramtalanítás mellett ellenőrizze az összes interface csatlakozást, hogy helyesen vannak-e csatlakoztatva.

Csatlakoztatás és csatlakozási sorrend:

  1. Az interface beállítását és hardveres konfigurációját áramtalanított állapotban végezze.
  2. Ellenőrizze a fejegységhez (HU) csatlakozó kábel konfigurációját.
  3. Csatlakoztassa a kábelt a fejegységhez a gyártó utasításai szerint.
  4. Csatlakoztassa a további vezetékeket az eszköz utasításai szerint.
  5. Helyezze vissza az egész telepítést a járműbe – a fő tápellátó csatlakozást csatlakoztassa utoljára.
  6. Végezze el az interface szoftveres konfigurációját a termékleírás vagy az útmutató szerint.
  7. Állítsa be az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátás stb.).
  8. Végezze el a kormányvezérlés és a járművel történő kommunikáció működéspróbáját.

Az interface és a HU kábel konfigurációjának megváltoztatása:

  • Minden módosítást áramtalanított állapotban végezzen.
  • Módosítás után ismételje meg a fenti 5–8. lépéseket.

Az interface vagy a jármű rendszere meghibásodása esetén:

  • Helyezze vissza az eredeti OEM fejegységet.
  • Indítsa el az eredeti egységet.
  • Várjon a CAN Bus rendszer elalvására.
  • Ellenőrizze az interface hardveres konfigurációját.
  • A CAN Bus elalvása után ismételje meg a fenti 5–8. lépéseket.

Vezetékelés vagy kábelmódosítás esetén:

  • A bekötést és az átalakításokat csak képesített, szakember végezheti el.
  • Minden változtatást a gyártó jóváhagyása vagy a jótállásra gyakorolt hatás szempontjából ellenőrizni kell a csatlakoztatás előtt.
  • Minden módosítást méréses ellenőrzéssel és a jármű bekötési rajzával való összevetéssel kell igazolni a csatlakoztatás előtt.
  • A módosításokat saját felelősségére végzi, működésre vonatkozó garancia nélkül.
  • A változtatások kockázatát Ön vállalja; nincs garancia arra, hogy a jármű, az eszköz vagy az interface nem sérül.
  • Az előre gyártott kábelezésen végzett módosítások a termék jótállásának elvesztéséhez vezethetnek.
