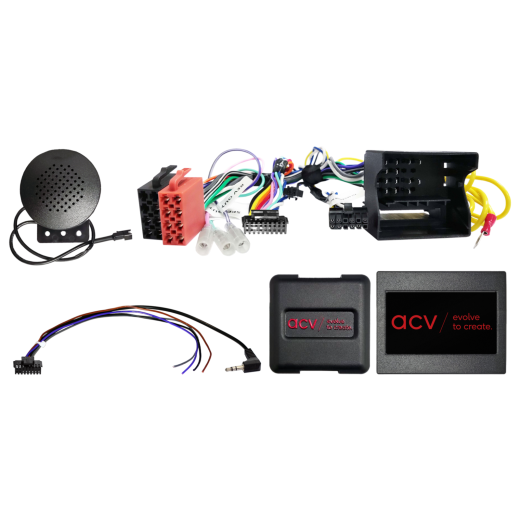

Kormánykerék gombvezérlő adapter BMW / Mini ACV-hez SWC 42XBM009-0

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter BMW 1 (E81/E82/E87/E88) (03/04->10/13), 3 (E90/E91/E92/E93) (03/05->10/13), 5 (E60/E61) (07/03->07/10), 6 (E63/E64) (09/04->11/10), 7 (E65/E66) (08/01->11/08), Z4 (E89) (05/09->08/16), X1 (E84) (10/09->06/15), X5 (E70) (03/07->09/13), X6 (E71/E72) (05/08->06/14) és BMW Mini modellekhez (R55/R56/R57/R58/R59) (06.11.->05.15.)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter BMW / Mini ACV-hez SWC 42XBM009-0

Leírás és paraméterek
Értékelés0
Kategóriák

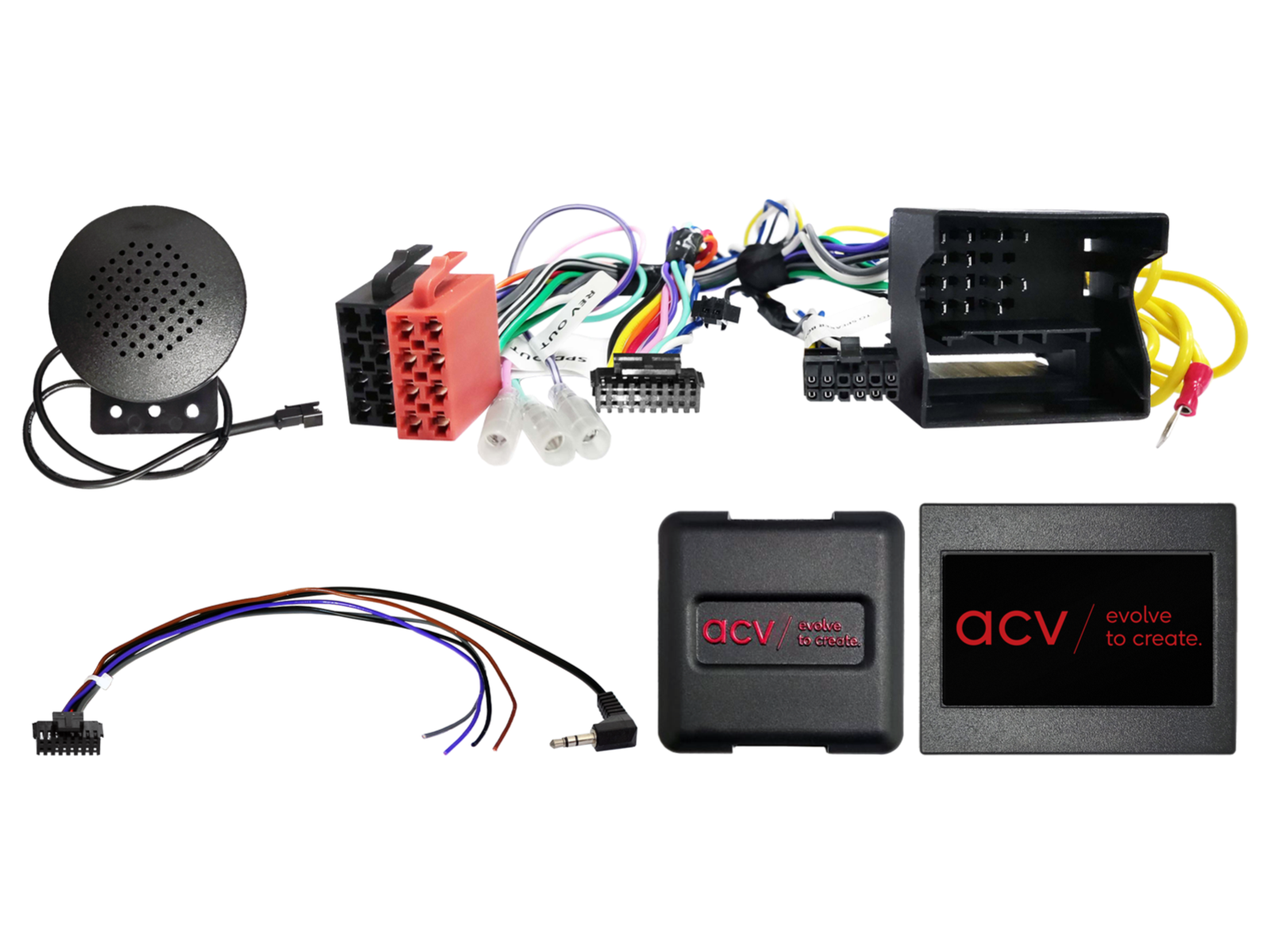

Kormánykerék gombvezérlő adapter BMW / Mini ACV SWC 42XBM009-0

Tartsa meg az eredeti autórádió vezérlési funkcióit a kormánykerékről, amikor az eredeti rádiót egy utángyártott egységre cseréli. Az autó felszereltségétől, a funkciók terjedelmétől és az újonnan telepített autórádió szoftverétől függően bizonyos funkciók korlátozódhatnak vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg valamelyik OEM autórádió volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykerékről történő vezérlés (SWC) helyes működését.

Járművek számára

BMW 1-es sorozat [E81, E82, E87, E88] (2004 -> 2013) - eredeti BMW Business, Professional autórádió. OEM MOST erősítővel rendelkező járművekhez BMW MOST-RCA adapter szükséges.
BMW 3-as sorozat [E90, E91, E92, E93] (2005 -> 2013) - eredeti BMW Business, Professional autórádió. OEM MOST erősítővel rendelkező járművekhez BMW MOST-RCA adapter szükséges.
BMW 5-ös sorozat [E60, E61] (2003 -> 2010) - eredeti BMW Business, Professional autórádió. OEM MOST erősítővel rendelkező járművekhez BMW MOST-RCA adapter szükséges.
BMW 6-os sorozat [E63, E64] (2004 -> 2010) - eredeti BMW Business, Professional autórádió.
BMW 7-es sorozat [E65, E66] (2001 -> 2008) - eredeti BMW Business, Professional autórádió.
BMW Z4 [E89] (2009 -> 2016) - eredeti BMW Business, Professional autórádió.
BMW X1 [E84] (2009 -> 2015) - eredeti BMW Business, Professional autórádió.
BMW X5 [E70] (2007 -> 2013) - eredeti BMW Business, Professional autórádió. OEM MOST erősítővel rendelkező járművekhez BMW MOST-RCA adapter szükséges.
BMW X6 [E71, E72] (2008 -> 2014) - eredeti BMW Business, Professional autórádió. OEM MOST erősítővel rendelkező járművekhez BMW MOST-RCA adapter szükséges.

Mini [R55, R56, R57, R58, R59] (2006 -> 2015) - eredeti BMW Business, Professional autórádió. OEM tachodisplay nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 40 tűs Quadlock BMW.
OEM kormánykerék vezérlés kimenet: 3,5mm jack vagy szabad vezeték.
Tápellátás: +12 V állandó áram (Klemme 30, biztosíték) – sárga vezeték.

Beállítás:

Állítsa be a DIP kapcsolókat az utángyártott autórádió gyártójának megfelelően.

Jármű kompatibilitás:

Járművek iDrive nélkül.
Járművek OEM MOST erősítő nélkül.

Járművek OEM MOST erősítővel:

BMW MOST-RCA adapter szükséges (cikkszám: 13-1024-51).

Parkoló szenzorokkal (PDC) és figyelmeztető hangokkal rendelkező járművek:

PDC és figyelmeztető hangok támogatottak.

Elérhető segédjelek:

+12 V gyújtás (Klemme 15).
+12 V világítás (Klemme 58).
+12 V hátramenet.
Sebesség jel.
GND a kézifék jeléhez.

Fontos kiegészítő információk

Utángyártott autórádiókhoz készült: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” Key1/Key2/GND vezetékekkel vagy 3,5mm jackkel típus szerint.
A teljes adapter aktiválásához rendelni kell egy összekötő kábelt az adott autórádió márkához.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
Az eredeti rádió eltávolítása áramtalanítva történjen.
Ellenőrizze az összes interfész csatlakozót, hogy megfelelően vannak-e csatlakoztatva – áramtalanítva.

Csatlakozás és bekötési sorrend:

A hardveres interfész beállítását áramtalanítva végezze el.
Ellenőrizze a HU csatlakozó kábel konfigurációját.
Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatójának megfelelően.
Csatlakoztassa a többi vezetéket az eszköz útmutatójának megfelelően.
Az egész telepítést csatlakoztassa a járműhöz – a fő tápcsatlakozót csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy útmutatóban szereplő utasítások alapján.
Konfigurálja az utángyártott HU-t (kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormánykerék vezérlés és a járművel való kommunikáció működési tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

Minden módosítást áramtalanítva végezzen el.
A változás után ismételje meg az 5-8. lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

Állítsa vissza az eredeti OEM HU-t.
Indítsa el az eredeti egységet.
Várja meg a CAN Bus rendszer elalvását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus elalvása után ismételje meg az 5-8. lépéseket.

Bekötési vagy kábelezési módosítások esetén:

A bekötést és a módosításokat csak szakszerűen képzett személyzet végezheti el.
Minden változtatást a bekötés előtt a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
Minden módosítást a jármű bekötési rajzával összehasonlítva, méréssel kell ellenőrizni a bekötés előtt.
A módosításokat saját felelősségére végzi, garancia nélkül a működésre.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárása nélkül.
Az előre szerelt kábelezés változtatása a termék garanciájának elvesztéséhez vezethet.
