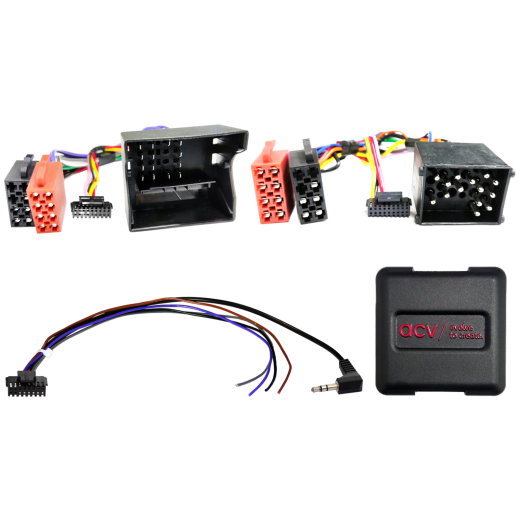

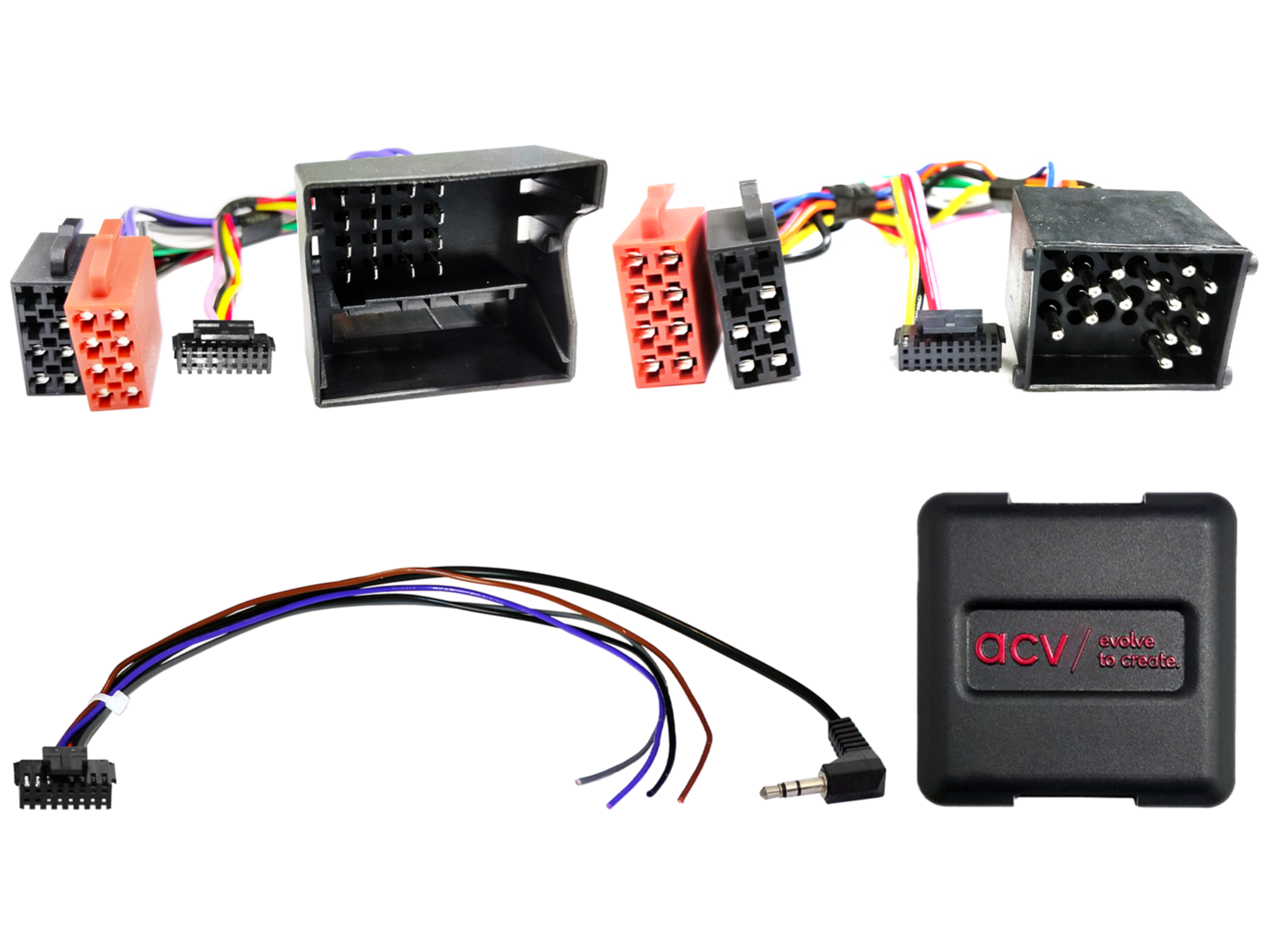

Kormánykerék gombvezérlő adapter BMW / Mini ACV-hez SWC 42XBM00C-0

Kormánykerék gombvezérlő adapter BMW / Mini ACV-hez SWC 42XBM00C-0

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• BMW 3-as sorozat [E46] (1998 -> 2007) - eredeti BMW Business rádió.
• BMW 5-ös sorozat [E39] (1996 -> 2004) - eredeti BMW Business rádió.
• BMW 7-es sorozat [E38] (1994 -> 2001) - eredeti BMW Business rádió.
• BMW X3 [E83] (2004 -> 2010) - eredeti BMW Business rádió.
• BMW X5 [E53] (2000 -> 2006) - eredeti BMW Business rádió.
• BMW Z4 [E85] (2002 -> 2008) - eredeti BMW Business rádió. Járművek vászontetővel.

• Mini [R50, R53] (2001 -> 2006) - eredeti BMW Business rádió. Járművek (R53) eredeti Harman Kardon hangrendszerrel.
• Mini [R52] (2004 -> 2008) - eredeti BMW Business rádió.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 17 pin BMW.
• Csatlakozó: 40 pin Quadlock BMW.
• OEM kormányvezérlés kimenet: 3,5 mm jack vagy szabad vezeték.

Beállítás:

• DIP kapcsolók beállítása az adott aftermarket rádió gyártója szerint.

Kompatibilitás járművekkel:

• Járművek OEM Business rádióval.
• Járművek Professional OEM navigáció nélkül.
• Járművek OEM hangrendszer nélkül.

OEM tartozékok eltávolítása:

• CD váltó, TV tuner és telefon modul eltávolítása szükséges.

Elérhető segédjelek:

• +12 V gyújtás (Klemme 15).
• +12 V világítás (Klemme 58).
• +12 V tolató jel.
• Sebességjel.
• GND kézifék jel.

Fontos kiegészítő információk

• Kompatibilis aftermarket autórádiókkal: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” (Key1/Key2/GND vagy 3,5 mm jack csatlakozás típustól függően).
• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 8. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
