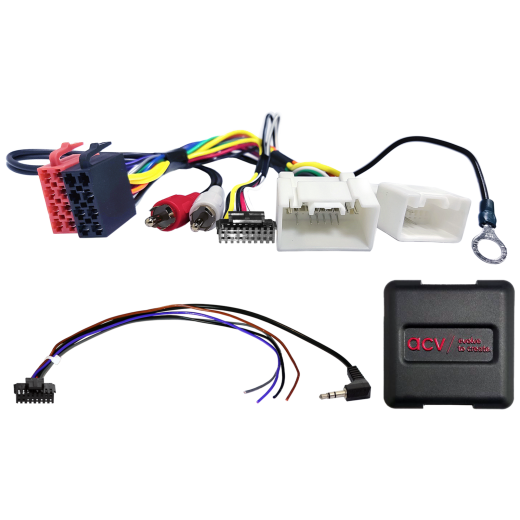

Kormánykerék gombvezérlő adapter Citroën / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Citroen C4 Aircross (B) (06/12->05/17), Fiat Fullback (KT0T) (08/16->07/20), Mitsubishi ASX (GAO) (07/10->09/12, 10/12->10/16, 11/16->08/19, 09/19->10/21), Challenger (PC) (2010->2017), L200 (KA0T) (10/15->08/19), L200 (KJ0T) (09/19->10/22), Lancer (CYO) (09/10->04/15, 05/15->08/17), Mirage (Space Star) (2013->2015, 2015->2022), Outlander (CWB) modellekhez (02/10->10/12), Outlander Sport (ASX) (2010->2022), Pajero (V80) (10/14->08/18), Shogun (V80) (2014->2018), Space Star (A00) (04/16->01/20, 02/20->2024), Triton (L200) (2015->2022) és Peugeot 4008 (B) (06/12->05/15)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Citroën / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0 modellekhez

Leírás és paraméterek
Értékelés0
Kategóriák

Kormánygomb-vezérlő adapter Citroen / Fiat / Mitsubishi / Peugeot ACV SWC 42XMT003-0

Tartsa meg az autórádió eredeti kormányról történő vezérlésének funkcióit, amikor a gyári rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy másokkal helyettesítődhetnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind kinézetre egyeznek. Ellenőrizze, hogy az eredetileg valamelyik felsorolt OEM rádió volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

Citroen C4 Aircross (B) (06/2012 -> 05/2017)

Fiat Fullback (KT0T) (08/2016 -> 07/2020)

Mitsubishi ASX (GAO) (07/2010 -> 09/2012), ASX (GAO) (10/2012 -> 10/2016), ASX (GAO) (11/2016 -> 08/2019), ASX (GAO) (09/2019 -> 10/2021 – járművek Rockford Fosgate OEM HU-val/annélkül)
Mitsubishi Challenger (PC) (2010 -> 2017)
Mitsubishi L200 (KA0T) (10/2015 -> 08/2019), L200 (KJ0T) (09/2019 -> 10/2022)
Mitsubishi Lancer (CYO) (09/2010 -> 04/2015), Lancer (CYO) (05/2015 -> 08/2017)
Mitsubishi Mirage (Space Star) (2013 -> 2015), Mirage (Space Star) (2015 -> 2022)
Mitsubishi Outlander (CWB) (02/2010 -> 10/2012)
Mitsubishi Outlander Sport (ASX) (2010 -> 2022)
Mitsubishi Pajero (V80) (10/2014 -> 08/2018)
Mitsubishi Shogun (V80) (2014 -> 2018)
Mitsubishi Space Star (A00) (04/2016 -> 01/2020), Space Star (A00) (02/2020 -> 2024)
Mitsubishi Triton (L200) (2015 -> 2022)

Peugeot 4008 (B) (06/2012 -> 05/2015)

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: ISO / Mini ISO.
Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
Csatlakozó: OEM AUX > RCA (m) piros/fehér.
Fekete vezeték: GND (Klemme 31).

Kompatibilitás és korlátozások:

Járművek eredeti Mitsubishi rádióval (OEM).
Járművek erősítő nélküli gyári rendszerrel – Rockford Fosgate OEM erősítős járművekhez használja a következő adaptert: 42smt009.
OEM AUX – a beszerelés előtt ellenőrizze a helyes bekötést mérőeszközzel.

Fontos kiegészítő információk

Az adapter teljes aktiválásához a konkrét autórádió márkához tartozó összekötő kábelt is meg kell rendelni.

Általános telepítési útmutató

Ellenőrzés a felszerelés előtt:

Ellenőrizze az összes kormányról történő vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
Húzza ki az eredeti rádiót (OEM HU), feszültségmentes állapotban.
Ellenőrizze az összes interfész-összeköttetést, hogy helyesen csatlakoznak-e – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és hardverkonfigurációját – feszültségmentes állapotban.
Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – feszültségmentes állapotban.
Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék használati útmutatója szerint.
Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
Kösse össze a teljes telepítést a járművel – a fő tápellátó csatlakozást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
Állítsa be az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás és egyéb beállítások).
Végezzen funkciótesztet a kormányról történő vezérlésre és a járművel történő kommunikációra.

Az interfész és a HU kábel konfigurációjának változtatása:

Minden változtatást végezzen feszültségmentes állapotban.
A változtatás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Hívja elő a CAN Bus rendszer kikapcsolását.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Vezetékezési módosítások vagy kábelezés átalakítása esetén:

Bekötést és módosításokat csak szakmailag képzett személyzet végezhet.
Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell még a bekötés előtt.
Minden módosítást mérnöki méréssel és a jármű bekötési rajzával való összevetéssel kell ellenőrizni a bekötés előtt.
A módosításokat saját felelősségre végzi, a működésre garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, a készülék vagy az interfész károsodásának kizárására nincs garancia.
Az előre módosított kábelezés a termék garanciavesztésével járhat.
