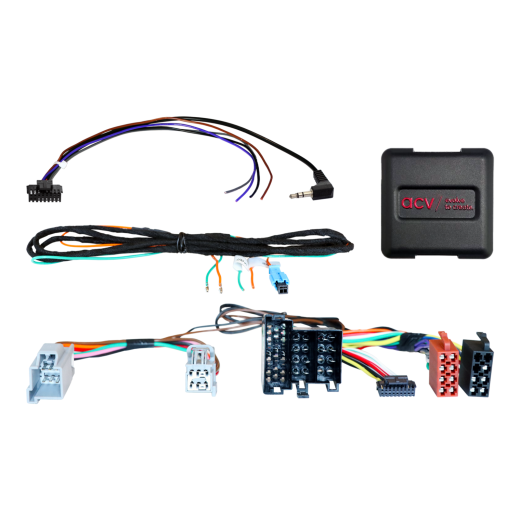

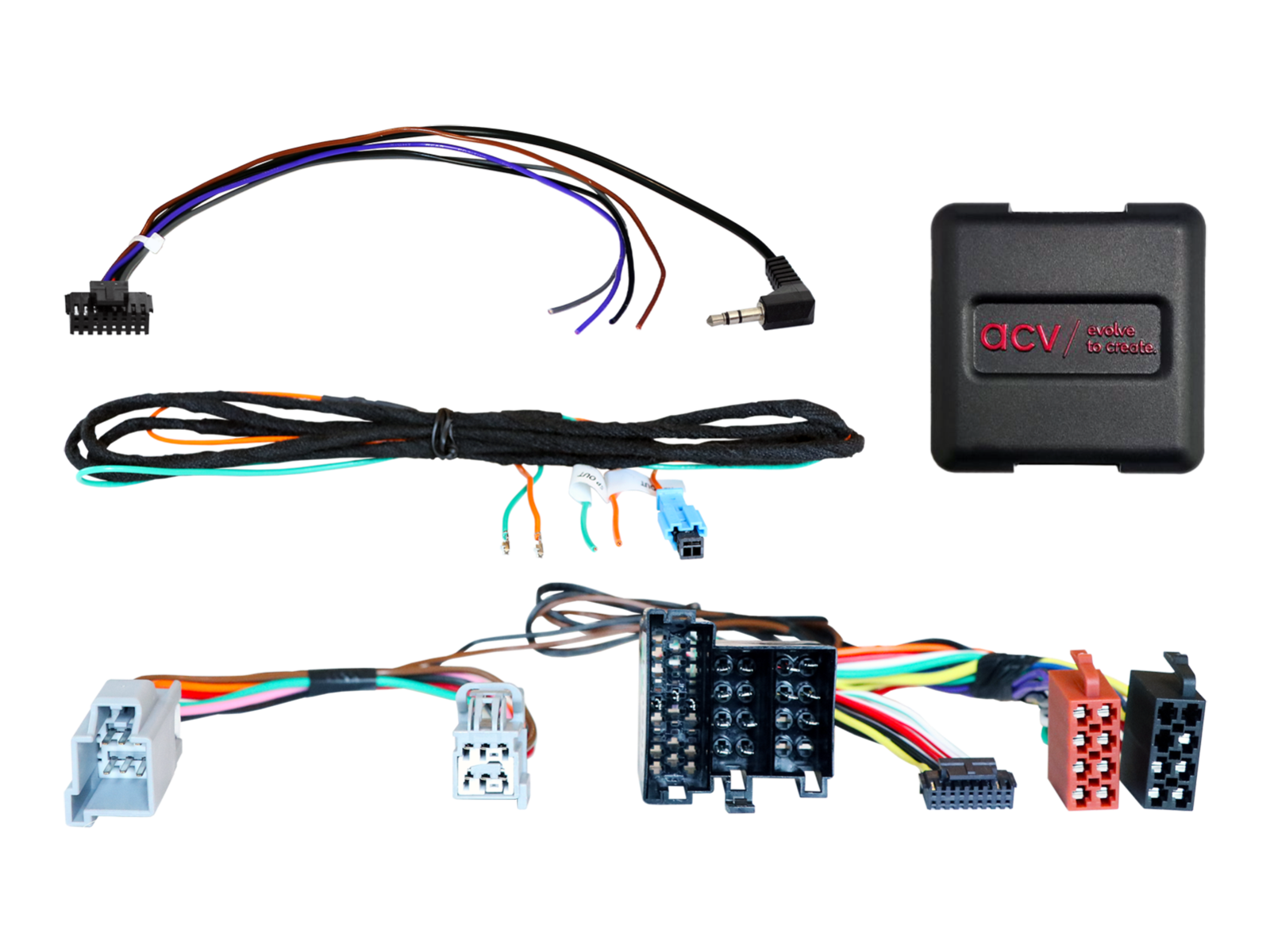

Kormánykerék gombvezérlő adapter Citroën / Fiat / Opel ACV SWC 42XFA026-0 modellekhez

Kormánygomb vezérlő adapter Citroen / Fiat / Opel ACV SWC 42XFA026-0

Őrizze meg a kormányról történő autorádióvezérlés eredeti funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottak lesznek vagy más funkciókkal helyettesítődnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM fejegység eredetileg telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés helyes működését.

Alkalmas a következő járművekhez

• Citroen Jumper [250] (07/2024 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.
• Citroen e-Jumper [259] (07/2024 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.
• Citroen Relay [250] (2024 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.

• Fiat Ducato [ZAF 250] (11/2021 -> 11/2023) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.
• Fiat Ducato [ZAF 250] (11/2023 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.
• Fiat e-Ducato [ZAF 250] (04/2021 -> 03/2024) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.
• Fiat e-Ducato [ZAF 250] (03/2024 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.

• Opel Movano Cargo C [Y] (01/2024 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.
• Opel Movano Electric Cargo C [Y] (01/2024 -> 2025) - eredeti OEM fejegység, telefonfunkció és vezeték nélküli töltésű eszközök támogatása.

CAN Bus információk

• Csatlakozó: ISO / Mini ISO.
• Kimenet az OEM kormányvezérléshez: 3,5 mm jack vagy szabad vezeték.
• Csatlakozó: 6 tűs Fiat T-Harness – telefon.
• Csatlakozás a biztosítéktáblához: sebességimpulzus / tolatásjel (lásd a használati útmutatót).

Fontos kiegészítő információk

• Támogatja a telefonfunkciót és a kormány hátoldalán található vezérlőgombokat.
• Alkalmas utólagos (aftermarket) fejegységekhez: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális 'China HU' típusokhoz, Key1/Key2/GND vezetékekkel vagy típus szerint 3,5 mm jackkel.
• Az adapter teljes aktiválásához meg kell rendelni a konkrét rádiógyártóhoz illeszkedő összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a kormányvezérlés összes funkcióját és a jármű beállításait az eredeti OEM fejegységgel.
2. Az eredeti rádió eltávolítását végezze feszültségmentes állapotban.
3. Ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Az interfész beállítását és hardverkonfigurációját végezze feszültségmentes állapotban.
2. Ellenőrizze a fejegységhez (HU) csatlakozó kábel konfigurációját.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos készülék útmutatója szerint.
4. Csatlakoztassa a többi vezetéket a készülék használati útmutatója alapján.
5. Kösse össze az egész telepítést a járművel – a fő tápcsatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban foglaltak szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátása stb.).
8. Végezzen működéspróbát a kormányvezérlés és a járművel való kommunikáció ellenőrzésére.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítást végezzen feszültségmentes állapotban.
• A módosítás után ismételje meg a fent említett 5–8. lépéseket.

Hiba esetén az interfészben vagy a jármű rendszerében:

• Tegye vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Várja meg a CAN Bus rendszer alvó állapotba kerülését.
• Ellenőrizze az interfész hardverkonfigurációját.
• A CAN Bus elalvása után ismételje meg a fent említett 5–8. lépéseket.

Bekötés vagy kábelezés módosításakor:

• A bekötést és módosításokat csak szakképzett személyzet végezheti.
• Minden módosítást a bekötés előtt ellenőrizni kell a gyártói jóváhagyás szempontjából vagy a jármű garanciájára gyakorolt hatásai miatt.
• Minden módosítást a bekötés előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
• A módosításokat saját felelősségre végzi, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• A már korábban felszerelt kábelezés változtatása a termék garanciájának elvesztéséhez vezethet.
