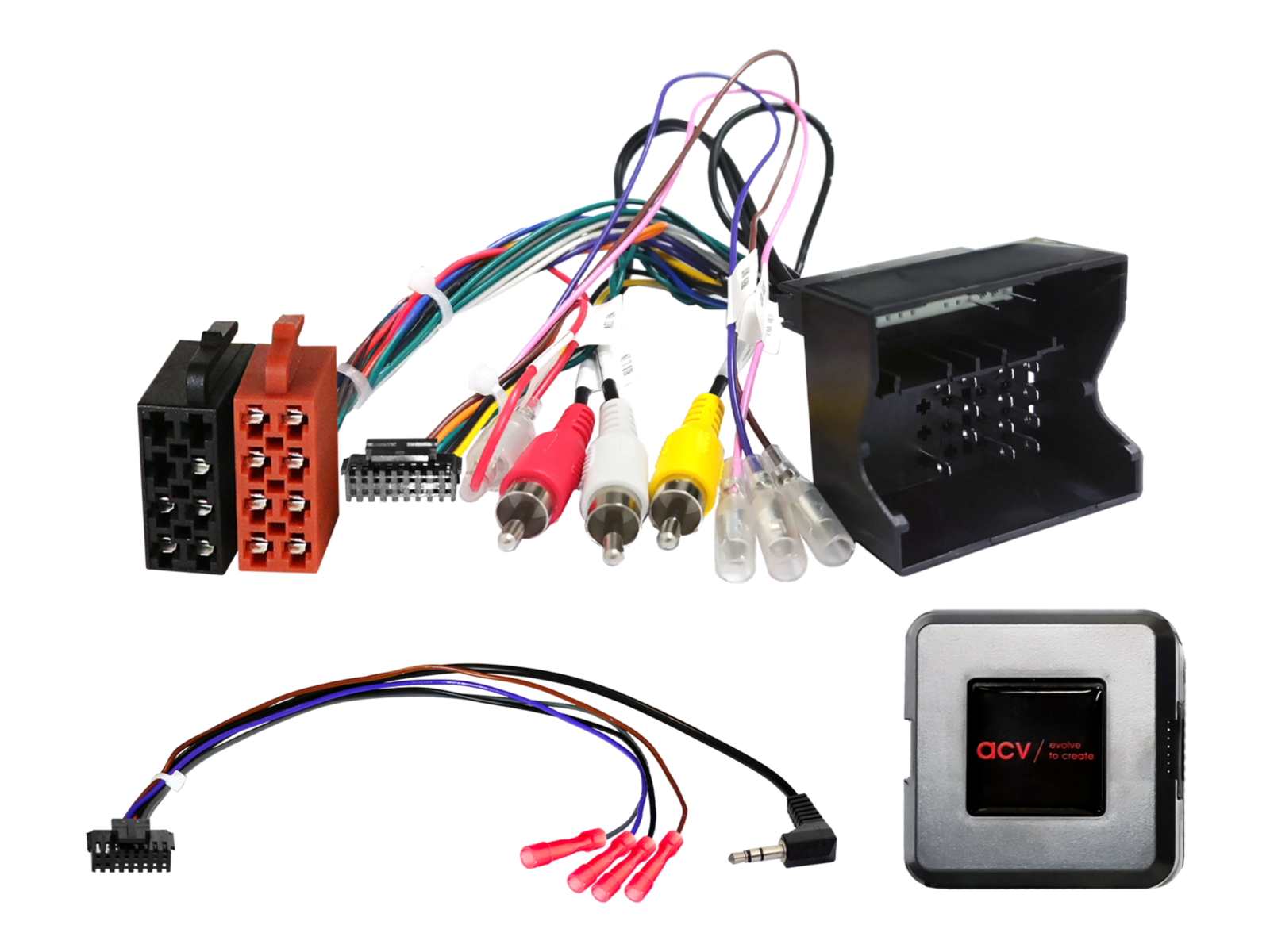

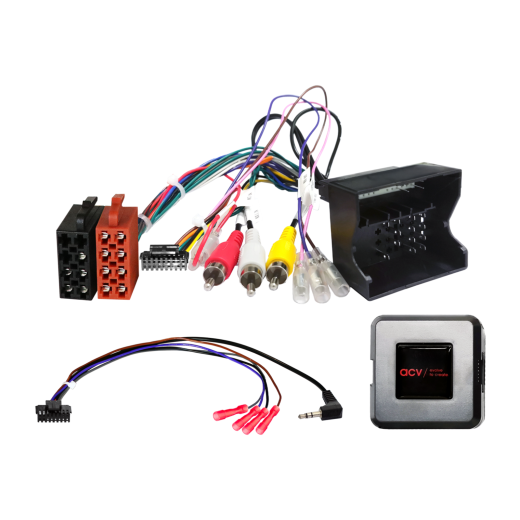

Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0 modellekhez

Legyen Ön az első, aki értékeli a terméket
kormánykerék adapter Citroën Berlingo (7) (06/08->03/12), Berlingo (7) (04/12->05/15), Berlingo (7) (06/15->06/18), C2 (J) (12/04->12/09), C3 (F) (10/05->01/10), C3 (S) (01/10->01/17), C4 (L) (11/04->08/10), C5 (D) (10/04->04/08), C8 (E) (01/08->07/12), C8 (E) (07/12->06/14), DS3 (S) (03/10->07/14), Jumpy (X) (02/07->03/12), Jumpy (X) modellekhez (03/12->05/16), Nemo (A) (08/08->12/15), Xsara Picasso (C) (03/04->02/10) és Fiat Scudo (ZAF 270) (02/07->07/16), Peugeot 207 (WC) (>06/06) (> 06/06) (W) (09/06->07/15), 208 (C) (04/12->04/15), 307 (3/3 Break/3 SW/3 CC) (06/05->03/09), 308 (4/4 GTI/4 SW/4 CC) (09/07/6-> 07/06/06) Coupé) (05/04->07/08), 407 (6/6 SW/6 Coupé) (02/06->03/11), 807 (E) (07/02->02/08), 807 (E) (02/08->06/14), 3008 (oU) (06/09->10/13), 5008 Van (O) (10/01) (07. 12.->12. 12.), szakértő (X) (07.02.->16.08.), partner (7) (08.05.->12.03.), RCZ (4J) (10.04.->09.15.) és Toyota Proace (03.13.->16.08.)
További infirmáció a termékről
32.590 Ft
Katalógus szám: 42XPG007-0
Raktáron (2 db)
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.
Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0 modellekhez

Kormánykerék gombvezérlő adapter Citroën / Fiat / Peugeot / Toyota ACV SWC 42XPG007-0

Tartsa meg az eredeti kormányról történő fejegység-vezérlés funkcionalitását, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat az ön járművében található csatlakozókkal, és győződjön meg róla, hogy azok technikailag és küllemre is megfelelnek. Ellenőrizze, hogy eredetileg valamelyik felsorolt OEM fejegység volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról vezérlés (SWC) helyes működését.

Alkalmas járművek

  • Citroën Berlingo (7) (06/2008 -> 03/2012, 04/2012 -> 05/2015, 06/2015 -> 06/2018) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën C2 (J) (12/2004 -> 12/2009) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën C3 (F) (10/2005 -> 01/2010) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën C3 (S) (01/2010 -> 01/2017) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën C4 (L) (11/2004 -> 08/2010) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën C5 (D) (10/2004 -> 04/2008) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën C8 (E) (01/2008 -> 07/2012, 07/2012 -> 06/2014) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën DS3 (S) (03/2010 -> 07/2014) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën Jumpy (X) (02/2007 -> 03/2012, 03/2012 -> 05/2016) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën Nemo (A) (08/2008 -> 12/2015) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Citroën Xsara Picasso (C) (03/2004 -> 02/2010) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Fiat Scudo (ZAF 270) (02/2007 -> 07/2016) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 207 (WC) (06/2006 -> 06/2009), 207 (W) (06/2009 -> 07/2015) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 208 (C) (04/2012 -> 04/2015) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 307 (3/3 Break/3 SW/3 CC) (06/2005 -> 03/2009) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 308 (4/4 GTI/4 SW/4 CC) (09/2007 -> 07/2015) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 407 (6/6 SW/6 Coupé) (05/2004 -> 07/2008, 02/2006 -> 03/2011) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 807 (E) (07/2002 -> 02/2008, 02/2008 -> 06/2014) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 3008 (oU) (06/2009 -> 10/2013) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot 5008 Van (O) (10/2009 -> 10/2013) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot Bipper (A) (12/2007 -> 12/2015) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot Expert (X) (02/2007 -> 08/2016) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot Partner (7) (05/2008 -> 03/2012) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Peugeot RCZ (4J) (04/2010 -> 09/2015) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.
  • Toyota Proace (03/2013 -> 08/2016) járművek OEM Blaupunkt / Continental / Siemens VDO RD4 fejegységgel, hangerőszabályzóval.

CAN Bus információk

Csatlakozók és tápellátás:

  • Csatlakozó: 40 tűs Quadlock.
  • Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
  • Csatlakozó: OEM AUX > RCA (M) piros/fehér.
  • Csatlakozó: RCA (M) sárga – nincs csatlakoztatva.

Tápjelzések:

  • Piros: +12V kapcsolt táp, 15-ös saru.
  • Narancs: +12V világítás, 58-as saru.
  • Lila/fehér: +12V tolatás jel.
  • Rózsaszín: sebességjel.
  • Zöld: GND – rögzítőfék jel.

Kompatibilitás és funkciók:

  • Támogatott járművek hátsó parkolóradarral (PDC) – szükséges a Chimes Interface BMW/Citroen/Peugeot/Fiat/Ford/Volvo (can-pdc) interfész.
  • Támogatott járművek PDC kapcsolóval – szükséges a PDC hangjelzés funkció aktiválása.
  • Járműbeállítások a kézikönyv szerint támogatottak.
  • ECO mód támogatás – +12V állandó táp, 30-as saru, biztosítékon keresztül (akkumulátor).

Fontos kiegészítő információk

  • Az adapter teljes aktiválásához meg kell rendelni a csatlakozó kábelt az adott autórádió márkához.

Általános telepítési utasítások

Ellenőrzés szerelés előtt:

  1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
  2. Távolítsa el az eredeti rádiót (OEM fejegységet) feszültségmentes állapotban.
  3. Ellenőrizze az interfészek összes összeköttetését, hogy helyesen vannak-e csatlakoztatva – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

  1. Ellenőrizze az interfész beállításait és hardverkonfigurációját – feszültségmentes állapotban.
  2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültségmentes állapotban.
  3. Csatlakoztassa a kábelt a rádióhoz az aftermarket eszköz útmutatója szerint.
  4. Csatlakoztassa a többi vezetékeket az eszköz útmutatója szerint.
  5. Csatlakoztassa a teljes telepítést a járműhöz – a fő tápkapcsolatot utoljára csatlakoztassa.
  6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban leírtak szerint.
  7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátása stb.).
  8. Végezzen funkcionális tesztet a kormányvezérlésre és a járművel való kommunikációra.

Interfész és fejegység-kábel konfigurációjának módosítása:

  • Minden módosítást feszültségmentes állapotban végezzen.
  • A módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

  • Szerelje vissza az eredeti OEM fejegységet.
  • Indítsa el az eredeti egységet.
  • Kapcsolja ki a CAN Bus rendszert.
  • Ellenőrizze az interfész hardverkonfigurációját.
  • A CAN Bus leállítása után ismételje meg a fent említett 5. és 6. lépést.

Bekötés vagy kábelezés módosítása esetén:

  • Csak megfelelően képzett szakember végezheti a bekötéseket és módosításokat.
  • Minden módosítást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából kell ellenőrizni a csatlakoztatás előtt.
  • Minden módosítást mérni és összehasonlítani kell a jármű bekötési rajzával, mielőtt csatlakoztatnák.
  • A módosítások saját felelősségre történnek, a működésre garancia nincs.
  • A módosítások elvégzése kockázattal jár, nem garantálható, hogy kizárható a jármű, az eszköz vagy az interfész sérülése.
  • Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
