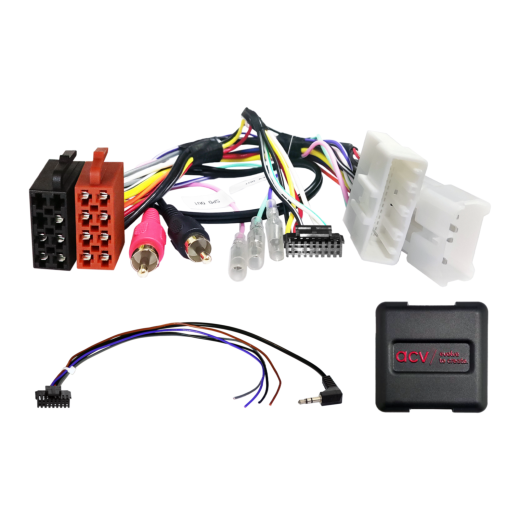

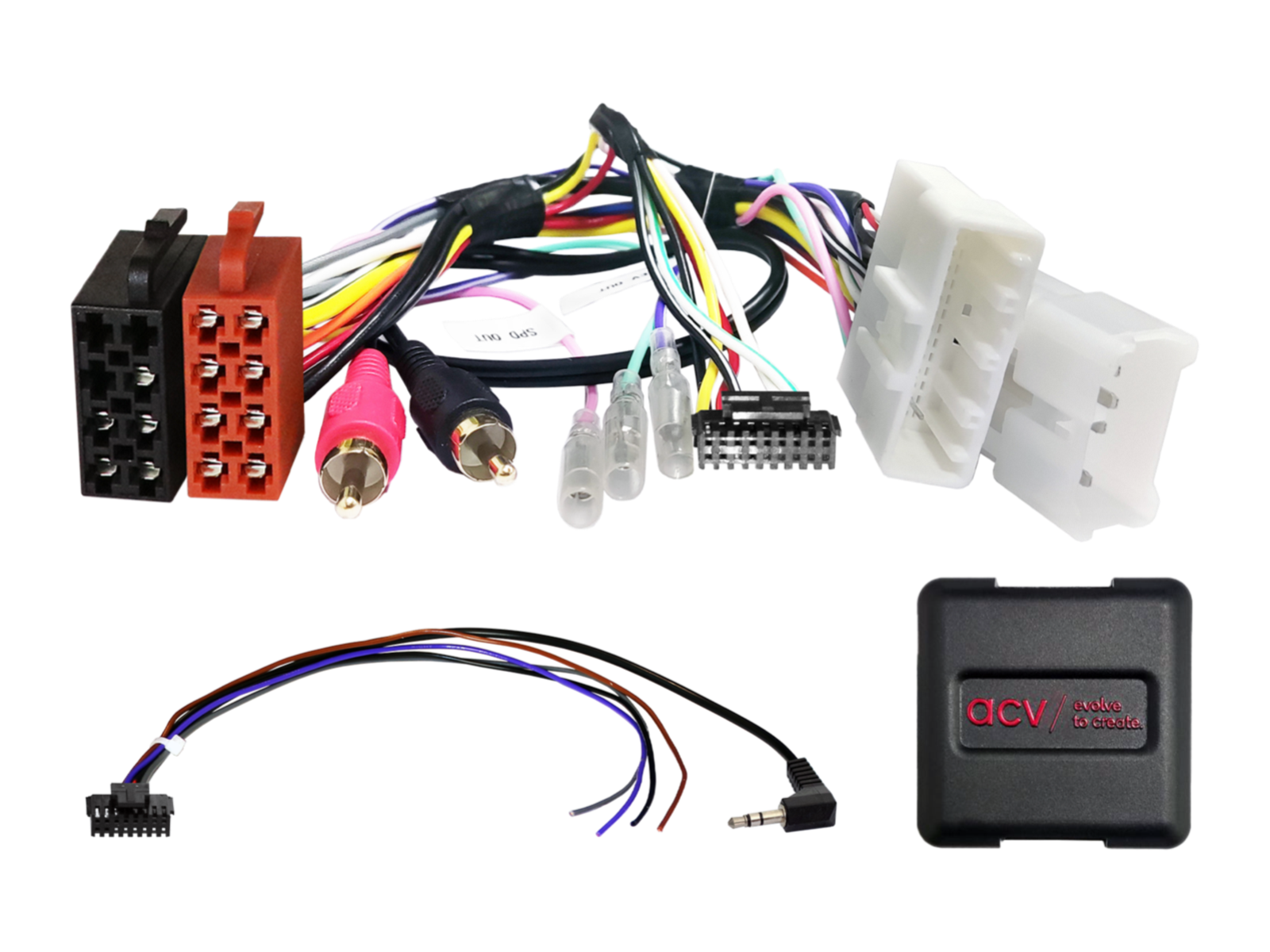

Kormánykerék gombvezérlő adapter Citroën / Peugeot / Toyota ACV SWC 42XTY006-0 modellekhez

Kormánygomb-vezérlő adapter Citroën / Peugeot / Toyota ACV SWC 42XTY006-0

Tartsa meg az autórádió kormányról történő eredeti vezérlési funkcióit az eredeti rádió cseréjekor utólagos (aftermarket) egységre. A jármű felszereltségétől, a funkcióktól és az új rádió szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók helyettesíthetik őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg telepítve volt-e valamelyik felsorolt gyári (OEM) autórádió. A végleges beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművek

• Citroën C1 (P) (07/2014 -> 09/2021) - gyári (OEM) autórádió.

• Peugeot 108 (P) (07/2014 -> 03/2021) - gyári (OEM) autórádió.

• Toyota Aygo (AB1) (07/2014 -> 06/2018) - gyári (OEM) autórádió.
• Toyota Aygo (AB1) (06/2018 -> 03/2022) - gyári (OEM) autórádió.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozók: Toyota 10 tűs / 6 tűs / 20 tűs.
• Gyári kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték az SWC autórádió bemenetére.
• Gyári AUX csatlakozás: RCA (piros/fekete).
• Gyári USB csatlakozás: USB-A (a helyes bekötést telepítés előtt ellenőrizni kell).

Beállítás:

• DIP kapcsolók beállítása az utólagos egység gyártója szerint (lásd a használati útmutatót).

Kompatibilitás járművekkel:

• Analóg kormányvezérlés (SWC).

Speciális esetek és figyelmeztetések:

• Csatlakoztatás előtt mindig ellenőrizze a tüskéket/pinek helyes bekötését a meghibásodások vagy a jármű és a berendezés károsodásának elkerülése érdekében.
• Reimportált járművek vagy eltérő szoftverrel rendelkező járművek esetén a funkciók korlátozottak lehetnek.

Fontos kiegészítő információk

• Kompatibilis olyan utólagos autórádiókkal, amelyek analóg bemenettel rendelkeznek a kormányról történő vezérléshez.
• Az adapter teljes aktiválásához meg kell rendelni a megfelelő autórádió-gyártóhoz tartozó összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

1. Ellenőrizze a kormányvezérlési és járműbeállítási funkciókat az eredeti gyári (OEM) fejegységgel.
2. Áramtalanítsa az eredeti rádiót (OEM HU) a szerelés előtt.
3. Ellenőrizze az interfész összes csatlakozását, hogy helyesen vannak-e csatlakoztatva – áramtalan állapotban.

Csatlakoztatás és bekötés sorrendje:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – áramtalan állapotban.
2. Ellenőrizze a fejegységhez (HU) csatlakozó kábel konfigurációját – áramtalan állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz kézikönyve szerint.
4. Csatlakoztassa a többi vezetéket az eszköz leírása szerint.
5. Csatlakoztassa az egész szerelvényt a járműhöz – a fő tápkapcsolatot utoljára csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
7. Állítsa be az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezzen funkcionális tesztet a kormányvezérlés és a jármű közötti kommunikáció ellenőrzésére.

Interfész- és fejegység-kábel konfiguráció módosítása:

• Minden módosítást áramtalanítva végezzen.
• Változtatás után ismételje meg a fenti 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépéseket.

Kábelezés módosítása esetén:

• A bekötéseket és módosításokat csak megfelelően képzett szakember végezheti el.
• Minden módosítást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell a csatlakoztatás előtt.
• Minden változtatást ellenőrzéssel és mérési eredmények összehasonlításával kell igazolni a jármű bekötési rajzával.
• A módosításokat saját felelősségére végzi, a működésre vonatkozó garancia nélkül.
• A módosítások a jármű, az eszköz vagy az interfész károsodásának kockázatát hordozzák, garancia nélkül.
• Az előre módosított kábelek alkalmazása a termék garanciájának elvesztését eredményezheti.
