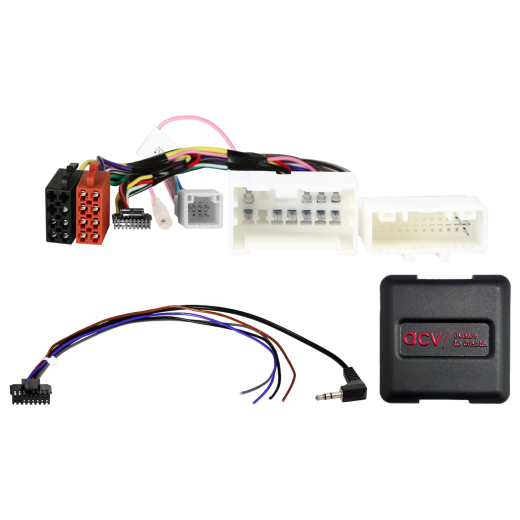

Kormánykerék gombvezérlő adapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault ACV SWC 42XVX006-0 modellekhez

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormány adapter Dacia Dokker (SD) (12/12->03/17, 03/17->11/21), Dokker Stepway (SD) (11/14->03/17, 03/17->11/20), Duster (SD) (11/13->12/18), 07/12/18, 09/21->2024), Lodgy (SD) (06/12->06/21), Lodgy Stepway (SD) (11/14->06/21), Logan MCV (SD) (07/13->09/20), Sandero (SD) (01/13->09/20/SD) és (09/20) (1/0) Fiat Talento (ZAF 296) (07/16->10/21), Mercedes Citan (W415) (10/12->12/20), Nissan NV300 (4/J4) (11/16->06/19, 06/19->09/21, 05/21->09/21/M), NV/07/07/04, 07/12 07/20->12/21), Primastar (4/F4/J4) (01/11->05/15), Opel Movano B (X62) (10/13->09/19, 10/19->08/21), Vivaro B (X82) (06/14-R), Renault Captur (19-06) (06/13->03/17, 2017.03.->2019.12.), Clio IV (X98) (2012.11.->2016.06., 2016.06.->2020.12.), Kangoo (W) (2013.03.->2020.12.), Master III (M) (2014.09.->2018.08., 2019.10.->2024.), Master III ZE (M) (2018.06.->2020.06.), Trafic III (J/JL) (2014.09.->2019.07., 2019.09.->2022.03.) és Twingo (N) (2012.01.->2014.07.)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault ACV SWC 42XVX006-0 modellekhez

Leírás és paraméterek
Értékelés0
Kategóriák

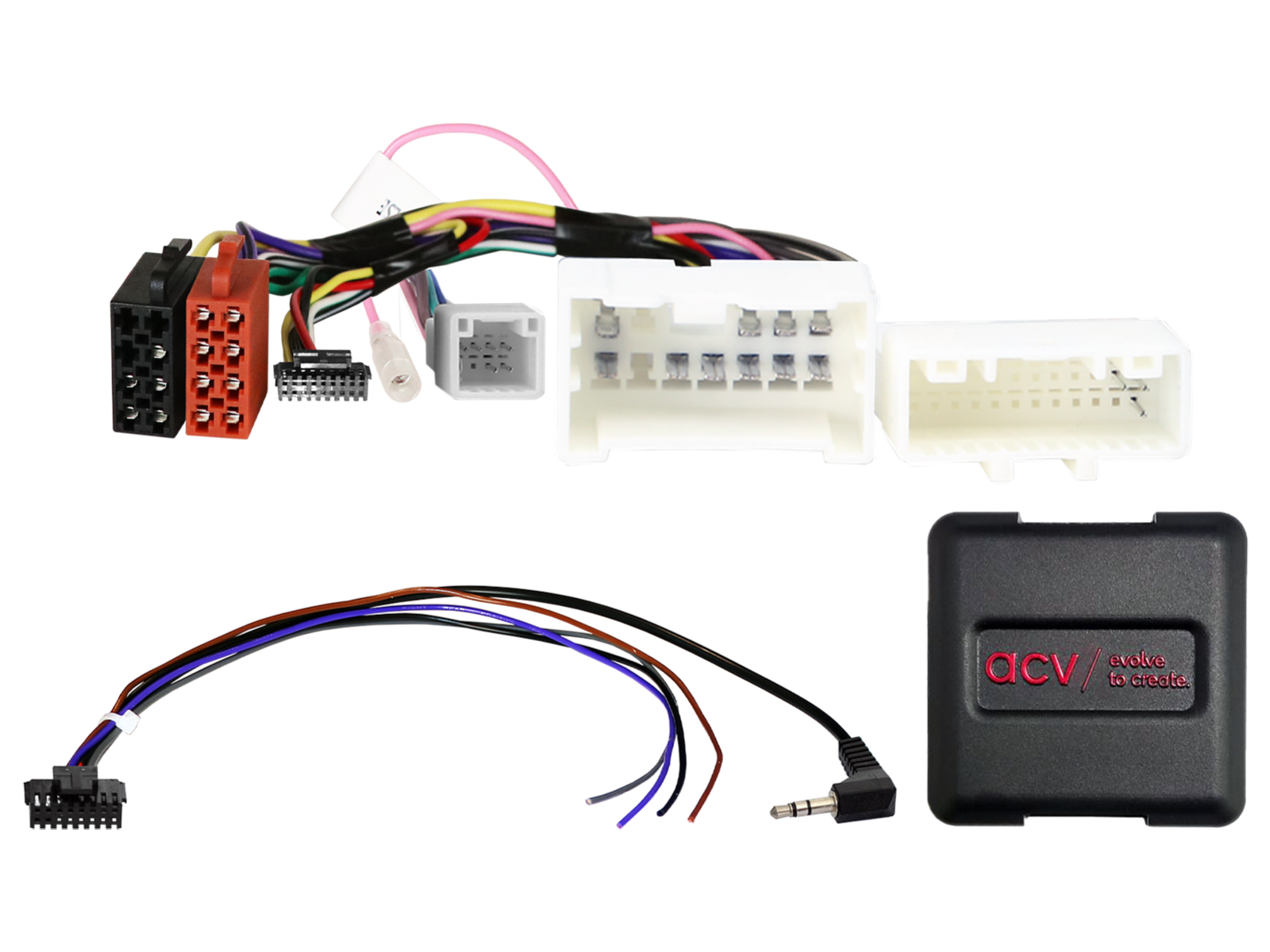

Kormánygomb-vezérlő adapter Dacia / Fiat / Mercedes / Nissan / Opel / Renault

Tartsa meg a kormányról történő eredeti rádióvezérlést az eredeti fejegység cseréjekor utángyártott egységre. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottak lesznek vagy másokkal helyettesítődnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített egység az itt felsorolt OEM fejegységek közé tartozott-e. A végső beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Kompatibilis járművek

Dacia Dokker (SD) (12/2012 -> 03/2017) - eredeti gyári rádió (OEM).
Dacia Dokker (SD) (03/2017 -> 11/2021) - eredeti gyári rádió (OEM).
Dacia Dokker Stepway (SD) (11/2014 -> 03/2017) - eredeti gyári rádió (OEM).
Dacia Dokker Stepway (SD) (03/2017 -> 11/2020) - eredeti gyári rádió (OEM).
Dacia Duster (SD) (11/2013 -> 12/2017) - eredeti gyári rádió (OEM).
Dacia Duster (SR) (01/2018 -> 07/2021) - eredeti gyári rádió (OEM).
Dacia Duster (SR) (09/2021 -> 2024) - eredeti gyári rádió (OEM), nyitott műszerfalú járművek.
Dacia Lodgy (SD) (06/2012 -> 06/2021) - eredeti gyári rádió (OEM).
Dacia Lodgy Stepway (SD) (11/2014 -> 06/2021) - eredeti gyári rádió (OEM).
Dacia Logan MCV (SD) (07/2013 -> 09/2020) - eredeti gyári rádió (OEM).
Dacia Sandero (SD) (01/2013 -> 09/2020) - eredeti gyári rádió (OEM).
Dacia Sandero Stepway (SD) (01/2013 -> 09/2020) - eredeti gyári rádió (OEM).

Fiat Talento (ZAF 296) (07/2016 -> 10/2021) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.

Mercedes Citan (W415) (10/2012 -> 12/2020) - eredeti gyári rádió (OEM).

Nissan NV300 (4/J4) (11/2016 -> 06/2019) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Nissan NV300 (4/J4) (06/2019 -> 09/2021) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Nissan NV300 (4/J4) (05/2021 -> 09/2021) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Nissan NV400 (M) (07/2014 -> 07/2020) - eredeti gyári rádió (OEM).
Nissan NV400 (M) (07/2020 -> 12/2021) - eredeti gyári rádió (OEM).
Nissan Primastar (4/F4/J4) (01/2011 -> 05/2015) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.

Opel Movano B (X62) (10/2013 -> 09/2019) - eredeti gyári rádió (OEM), járművek Navi 50 Intellilink gyári navigációval elülső AUX/USB-vel vagy Media Nav gyári navigációval, járművek 1-DIN gyári fejegységgel (fekete) elülső AUX/USB-vel és két krómozott vezérlővel.
Opel Movano B (X62) (10/2019 -> 08/2021) - eredeti gyári rádió (OEM), járművek Navi 50 Intellilink gyári navigációval elülső AUX/USB-vel vagy Media Nav gyári navigációval, járművek 1-DIN gyári fejegységgel (fekete) elülső AUX/USB-vel és két krómozott vezérlővel.
Opel Vivaro B (X82) (06/2014 -> 01/2019) - eredeti gyári rádió (OEM), járművek Navi 50 Intellilink gyári navigációval elülső AUX/USB-vel vagy Media Nav gyári navigációval, járművek 1-DIN gyári fejegységgel (fekete) elülső AUX/USB-vel és két krómozott vezérlővel.

Renault Captur (R) (06/2013 -> 03/2017) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Renault Captur (R) (03/2017 -> 12/2019) - eredeti gyári rádió (OEM).
Renault Clio IV (X98) (11/2012 -> 06/2016) - eredeti gyári rádió (OEM), járművek Navi 50 Intellilink gyári navigációval elülső AUX/USB-vel vagy Media Nav gyári navigációval, járművek 1-DIN gyári fejegységgel (fekete) elülső AUX/USB-vel és két krómozott vezérlővel.
Renault Clio IV (X98) (06/2016 -> 12/2020) - eredeti gyári rádió (OEM), járművek Navi 50 Intellilink gyári navigációval elülső AUX/USB-vel vagy Media Nav gyári navigációval, járművek 1-DIN gyári fejegységgel (fekete) elülső AUX/USB-vel és két krómozott vezérlővel.
Renault Kangoo (W) (03/2013 -> 12/2020) - eredeti gyári rádió (OEM).
Renault Master III (M) (09/2014 -> 08/2018) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Renault Master III Z.E. (M) (06/2018 -> 06/2020) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Renault Master III (M) (10/2019 -> 2024) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Renault Trafic III (J/JL) (09/2014 -> 07/2019) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Renault Trafic III (J/JL) (09/2019 -> 03/2022) - eredeti gyári rádió (OEM), járművek Media Nav / Media Nav Evo gyári navigációval.
Renault Twingo (N) (01/2012 -> 07/2014) - eredeti gyári rádió (OEM), járművek 1-DIN gyári fejegységgel (fekete) elülső USB-vel.

CAN bus információk

Kivitel: analóg
Csatlakozók: 12 tűs / 24 tűs / 6 tűs Dacia
SWC: 3,5 mm jack / szabad vezetékek
Előfordulhat, hogy a szürke OEM csatlakozót műhelyeszközzel kell kódolni.
Gyári navigációval vagy gyári kamerával szerelt járművek esetén a 24 tűs csatlakozót beszerelés előtt mérje meg az eredeti fejegységgel (Pin 9: +6V gyári kamera táp, Pin 21: GND gyári kamera, Pin 10: Video+, Pin 22: Video−).
A gyári kamera tápellátásához használható egy 12V → 6V / 1,5A max feszültségcsökkentő.

Fontos kiegészítő információk

Az adapter teljes aktiválásához szükséges megrendelni a fejegység márkájának megfelelő összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt

Ellenőrizze a jármű összes funkcióját és beállítását az eredeti OEM egységgel.
Áramtalanítsa és csatlakoztassa le az OEM fejegységet.
Ellenőrizze az összes csatlakozót és az interfész bekötését áramtalan állapotban.

Csatlakoztatás és bekötési sorrend

Ellenőrizze az interfész beállításait és hardver konfigurációját áramtalan állapotban.
Ellenőrizze a fejegység kábelének konfigurációját áramtalan állapotban.
Csatlakoztassa a fejegység kábelét az utángyártott rádió használati útmutatója szerint.
Csatlakoztassa a többi vezetéket a rádió kézikönyve szerint.
A fő tápellátást csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a kézikönyv szerint.
Állítsa be az utángyártott fejegységet a dokumentáció szerint (SWC/kamera/handsfree/antenna tápellátás stb.).
Végezzen funkcionális tesztet a kormányvezérlés és a jármű rendszereinek működéséről.

Az interfész és a fejegység kábelének konfigurációjának módosítása

Módosításokat csak áramtalan állapotban végezzen.
A változtatás után ismételje meg az 5–8. lépéseket a fenti listából.

Hiba esetén

Szerelje vissza az OEM fejegységet.
Indítsa el az OEM fejegységet.
Hívja elő a CAN Bus kikapcsolását.
Ellenőrizze az interfész hardver konfigurációját.
A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

A bekötés vagy kábelezés módosítása esetén

Módosításokat csak képzett szakember végezhet.
Csatlakoztatás előtt ellenőrizze a gyártói jóváhagyást és a jótállásra gyakorolt hatást.
Ellenőrizze a működést és a bekötés helyességét mérésekkel a jármű kapcsolási rajza szerint.
A módosítások saját felelősségre történnek, a működésre vagy a jármű károsodására vonatkozó garancia nélkül.
Az előre módosított kábelezés garanciavesztéshez vezethet.
