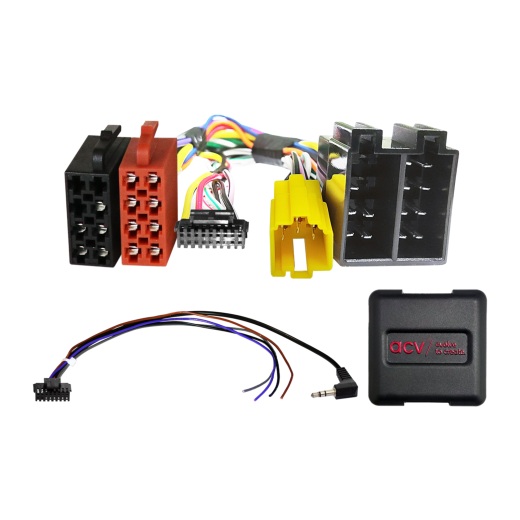

Kormánykerék gombvezérlő adapter Dacia / Opel / Renault ACV SWC 42XRN004-0 modellekhez

Kormánygomb-vezérlő adapter Dacia / Opel / Renault ACV SWC 42XRN004-0

Tartsa meg a gyári fejegység kormányról történő rádióvezérlési funkcióit, amikor az eredeti rádiót utángyártott egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően előfordulhat, hogy egyes funkciók korlátozottak lesznek vagy más funkciók váltják fel őket. Hasonlítsa össze a megjelenített kábelkötegelő csatlakozókat az Ön járművében található csatlakozókkal, és győződjön meg róla, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek egyike volt-e eredetileg telepítve. A végleges beszerelés előtt tesztelje a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Dacia Duster (SD) (04/2010 -> 11/2013) - gyári Blaupunkt 1-DIN külső kijelző nélkül.
• Dacia Sandero (SD) (06/2008 -> 12/2012) - gyári Blaupunkt 1-DIN külső kijelző nélkül.

• Opel Vivaro (X83) (09/2006 -> 12/2010) - gyári Tuner List vagy Update List egységbe épített kijelzővel, Carminat nélkül és Cabasse erősítőrendszer nélkül.

• Renault Clio II (09/1998 -> 09/2005) - gyári Tuner List vagy Update List külső kijelzővel, Carminat nélkül és Cabasse erősítőrendszer nélkül.
• Renault Megane I (BA) (10/2000 -> 09/2003) - gyári Tuner List vagy Update List egységbe épített kijelzővel, Carminat nélkül és Cabasse erősítőrendszer nélkül.
• Renault Megane II (CM/EM) (10/2002 -> 12/2005) - gyári Tuner List vagy Update List egységbe épített kijelzővel, Carminat nélkül és Cabasse erősítőrendszer nélkül.
• Renault Kangoo (KC) (01/1998 -> 09/2005) - gyári Tuner List vagy Update List egységbe épített kijelzővel, Carminat nélkül és Cabasse erősítőrendszer nélkül.
• Renault Twingo (C06) (01/2003 -> 07/2007) - gyári Tuner List vagy Update List egységbe épített kijelzővel, Carminat nélkül és Cabasse erősítőrendszer nélkül.

CAN bus információk

Csatlakozók és tápellátás:

• Csatlakozók: ISO / sárga Mini ISO / bekötött 6 tűs Mini ISO.
• A gyári kormányról történő vezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték az aftermarket rádió SWC bemenetére.

Beállítások:

• DIP kapcsolók beállítása az utángyártott fejegység gyártója szerint (lásd használati útmutató).

Járműkompatibilitás:

• Dacia – csak azok a modellek, amelyekben gyári Blaupunkt 1-DIN egység volt külső kijelző nélkül.
• Opel/Renault – csak azok a modellek, amelyekben gyári Tuner List vagy Update List egység volt egységbe épített kijelzővel, Carminat és Cabasse erősítőrendszer nélkül.

Speciális esetek és figyelmeztetések:

• Újraimportált vagy eltérő szoftverrel rendelkező járművek esetén a funkcionalitás korlátozott lehet.

Fontos kiegészítő információk

• Kompatibilis olyan utángyártott fejegységekkel, amelyek analóg bemenetet kínálnak a kormányról történő vezérléshez.
• Az adapter teljes aktiválásához szükséges megrendelni a konkrét rádió márkához illő összekötő kábelt.

Általános beszerelési utasítások

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze a kormányról történő vezérlés összes funkcióját és a jármű beállításait a gyári fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) feszültség nélkül.
3. Ellenőrizze az interfész csatlakozásait, hogy helyesen vannak-e bekötve – feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész hardver konfigurációját – feszültség nélkül.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültség nélkül.
3. Csatlakoztassa a kábelt a fejegységhez az utángyártott készülékhez mellékelt utasítás szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati útmutatója szerint.
5. Kösse be az egész rendszert a járműbe – a fő táp vezeték csatlakoztatása legyen az utolsó lépés.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben található utasítások szerint.
7. Konfigurálja az utángyártott fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna táplálás stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működésellenőrzését.

Az interfész és a fejegység kábelének konfigurációváltoztatása:

• Minden változtatást végezzen feszültség nélkül.
• Változtatás után ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a jármű rendszere meghibásodása esetén:

• Szerelje vissza az eredeti gyári fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN bus rendszer kikapcsolását.
• Ellenőrizze az interfész hardver konfigurációját.
• A CAN bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés módosítása esetén:

• Bekötést és módosításokat csak szakmailag képzett személy végezhet.
• Minden módosítást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell, mielőtt bekötnék.
• Minden módosítást méréses ellenőrzéssel és a jármű bekötési rajzával való összevetéssel kell igazolni, mielőtt csatlakoztatnák.
• A módosításokat saját felelősségre végzi, működésre garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Előre módosított kábelezés alkalmazása a termék garanciavesztéséhez vezethet.
