Kormánykerék gombvezérlő adapter Fiat / Opel / Suzuki ACV SWC 42XSZ001 modellekhez

Legyen Ön az első, aki értékeli a terméket
Kormánykerék adapter Fiat Sedici (FY) (08/09->10/14), Opel Agila B (HB) (04/08->12/14), Suzuki Dzire (2008->2010), Grand Vitara (JT) (10/05->09/08), Grand Vitara (JT) (09/08->12/12), Kizashi (FR) (10/10->08/15), Ritz (2009->2011), Splash (EX) (04/08->05/12), Swift (MZ/EZ) (05/05->08/10), Swift (MZ/EZ) (01/08->09/10), SX4 (EY/GY) (06/06->01/10) és SX4 (EY/GY) (09/09->12/14) modellekhez
További infirmáció a termékről
22.240 Ft
Katalógus szám: 42XSZ001-0
1 - 4 hétElérhetőség figyelése
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.

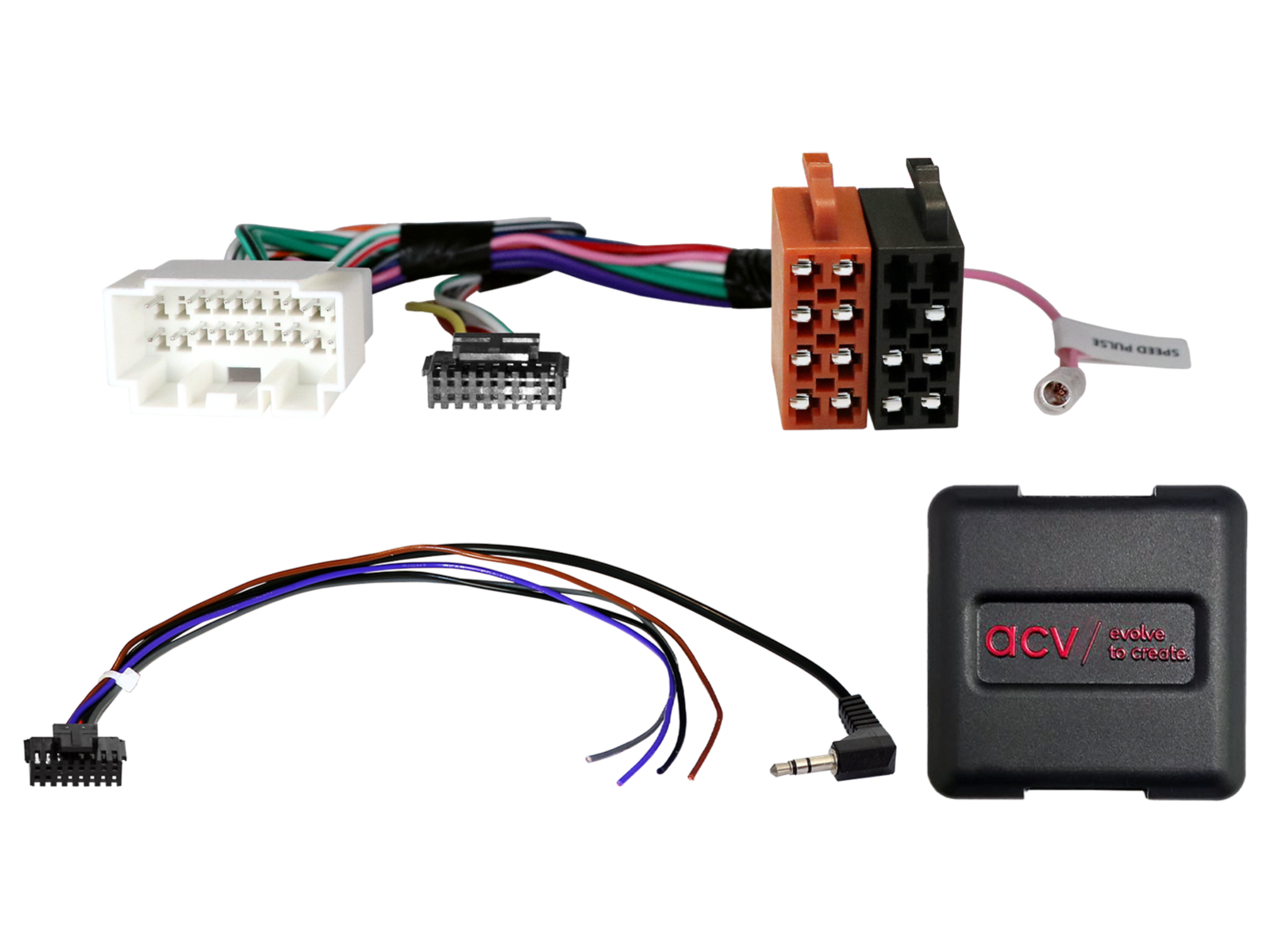

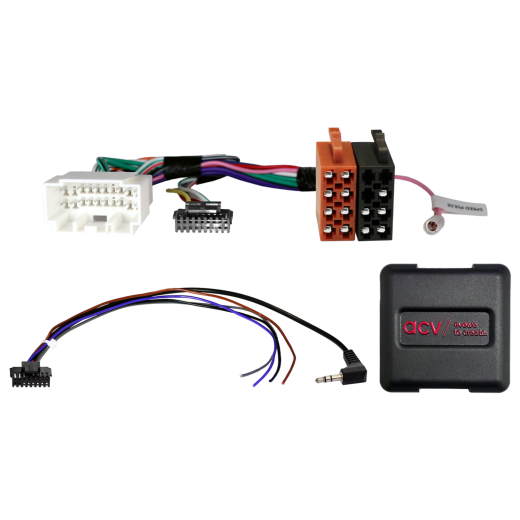

Kormánykerék gombvezérlő adapter Fiat / Opel / Suzuki ACV SWC 42XSZ001 modellekhez

Kormányról történő vezérlés adaptere Fiat / Opel / Suzuki ACV SWC 42XSZ001

Őrizze meg az eredeti rádió vezérlési funkcióit a kormányról az eredeti rádió cseréje esetén utólagos (aftermarket) egységre. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a bemutatott kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy azok mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg telepítve volt-e valamelyik felsorolt OEM fejegység. A végleges beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművekhez

  • Fiat Sedici (FY) (08/2009 -> 10/2014) - eredeti OEM fejegység.
  • Opel Agila B (H-B) (04/2008 -> 12/2014) - eredeti OEM fejegység.
  • Suzuki Dzire (2008 -> 2010) - eredeti OEM fejegység.
  • Suzuki Grand Vitara (JT) (10/2005 -> 09/2008) - eredeti OEM fejegység.
  • Suzuki Grand Vitara (JT) (09/2008 -> 12/2012) - eredeti OEM fejegység.
  • Suzuki Kizashi (FR) (10/2010 -> 08/2015) - eredeti OEM fejegység.
  • Suzuki Ritz (2009 -> 2011) - eredeti OEM fejegység.
  • Suzuki Splash (EX) (04/2008 -> 05/2012) - eredeti OEM fejegység.
  • Suzuki Swift (MZ/EZ) (05/2005 -> 08/2010) - eredeti OEM fejegység.
  • Suzuki Swift (MZ/EZ) (01/2008 -> 09/2010) - eredeti OEM fejegység.
  • Suzuki SX4 (EY/GY) (06/2006 -> 01/2010) - eredeti OEM fejegység.
  • Suzuki SX4 (EY/GY) (09/2009 -> 12/2014) - eredeti OEM fejegység.

CAN Bus információk

Csatlakozók és tápellátás:

  • Csatlakozók: 20 tűs Suzuki csatlakozó.
  • A kormányvezérlés OEM csatlakoztatása: 3,5 mm-es jack vagy szabad vezeték az SWC fejegység bemenetéhez.

Beállítások:

  • A DIP kapcsolók beállítása az utólagos egység gyártója szerint (lásd a termékdokumentációt).

Járműkompatibilitás:

  • Járművek Siemens/VDO PACR 01, PACR 02, PACR 06, SUKNR301 OEM fejegységgel.
  • Járművek Panasonic OEM Sat Nav rendszerrel.
  • Járművek NÉLKÜL Siemens/VDO PACR 05, PACR 07, PACR 08 OEM fejegységet.

Különleges esetek és figyelmeztetések:

  • Újraimportált járművek vagy eltérő szoftverrel rendelkező járművek korlátozott működést mutathatnak.
  • Sebességjel (Speed Pulse) elérhető, ha hozzárendelt – a vezeték rózsaszín.

Fontos kiegészítő információk

  • Kompatibilis olyan utólagos fejegységekkel, amelyek analóg bemenettel rendelkeznek a kormányvezérléshez.
  • Az adapter teljes aktiválásához külön meg kell rendelni az adott rádiómárkához tartozó csatlakozókábelt.

Általános szerelési útmutató

Ellenőrzés a beszerelés előtt:

  1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
  2. Az eredeti rádiót (OEM fejegységet) áramtalanítás után válassza le.
  3. Ellenőrizze az összes interfész összeköttetést, hogy helyesen csatlakoznak-e – áramtalanítva.

Csatlakoztatás és bekötési sorrend:

  1. Állítsa be és ellenőrizze az interfész hardverkonfigurációját – áramtalanítva.
  2. Ellenőrizze a csatlakozókábel konfigurációját a fejegységhez – áramtalanítva.
  3. Csatlakoztassa a kábelt a fejegységhez az utólagos készülék használati utasítása szerint.
  4. Csatlakoztassa a többi vezetéket a készülék utasítása szerint.
  5. Kösse össze a teljes telepítést a járművel – a fő tápvezetéket csatlakoztassa utoljára.
  6. Végezze el az interfész szoftverbeli beállítását a termékleírás vagy a használati utasítás utasításai szerint.
  7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
  8. Végezzen működési tesztet a kormányvezérlésről és a járművel való kommunikációról.

Az interfész és a fejegység-kábel konfigurációjának változtatása:

  • Minden módosítást áramtalanítva végezzen.
  • Változtatás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén az interfészben vagy a jármű rendszerében:

  • Szerelje vissza az eredeti OEM fejegységet.
  • Indítsa el az eredeti egységet.
  • Hívja elő a CAN Bus rendszer leállítását.
  • Ellenőrizze az interfész hardverkonfigurációját.
  • A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Vezetékelés vagy kábelezés módosítása esetén:

  • A bekötést és módosításokat csak szakmailag képzett személyzet végezheti.
  • Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás és a jármű garanciájára gyakorolt hatás szempontjából.
  • Minden módosítást bekötés előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
  • A módosításokat saját felelősségére végzi, működésre vonatkozó garancia nélkül.
  • A módosítások kockázata az Ön vállán nyugszik, nincs garancia arra, hogy a jármű, a készülék vagy az interfész nem sérül.
  • A gyárilag beszerelt kábelek módosítása a termék garanciavesztéséhez vezethet.
