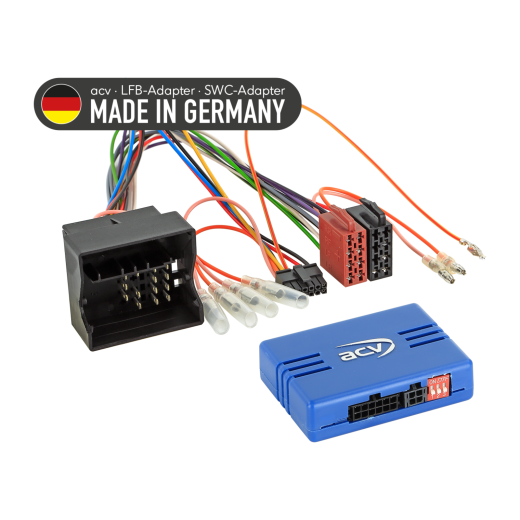

Kormánykerék gombvezérlő adapter Ford ACV SWC 42A-1120-001-0-hoz

Kormánykeréken található gombok vezérlőadaptere Ford ACV SWC 42A-1120-001-0

Őrizze meg az eredeti autórádió vezérlési funkcióit a kormánykerékről, amikor az eredeti rádiót utángyártott egységre cseréli. A jármű felszereltségétől, az újonnan telepített autórádió funkcióinak körétől és szoftverétől függően bizonyos funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a megjelenített kábel csatlakozókat a járművében lévő csatlakozókkal, és győződjön meg arról, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM autórádió volt-e eredetileg telepítve. A végső összeszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormánykeréken található vezérlés (SWC) helyes működését.

Alkalmas autókhoz

• Ford Galaxy II [WA6] (03/2006 -> 04/2010) - eredeti OEM autórádió.
• Ford Galaxy II [WA6] (05/2010 -> 05/2015) - eredeti OEM autórádió.
• Ford Kuga [DM2] (06/2008 -> 12/2012) - eredeti OEM autórádió; járművek 7" színes OEM navigáció és integrált klíma nélkül.
• Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - eredeti OEM autórádió; járművek PDC-vel: ellenőrizze a funkciók működését OEM HU nélkül, járművek PDC nélkül: használja a 42sfo011-et.
• Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - eredeti OEM autórádió; járművek PDC-vel: ellenőrizze a funkciók működését OEM HU nélkül, járművek PDC nélkül: használja a 42sfo011-et.
• Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - eredeti OEM autórádió; járművek PDC-vel: ellenőrizze a funkciók működését OEM HU nélkül, járművek PDC nélkül: használja a 42sfo011-et.
• Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - eredeti OEM autórádió; járművek PDC-vel: ellenőrizze a funkciók működését OEM HU nélkül, járművek PDC nélkül: használja a 42sfo011-et.
• Ford S-Max [WA6] (06/2006 -> 04/2010) - eredeti OEM autórádió; járművek PDC-vel: ellenőrizze a funkciók működését OEM HU nélkül, járművek PDC nélkül: használja a 42sfo011-et.
• Ford S-Max [WA6] (05/2010 -> 05/2015) - eredeti OEM autórádió; járművek PDC-vel: ellenőrizze a funkciók működését OEM HU nélkül, járművek PDC nélkül: használja a 42sfo011-et.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 tűs Quadlock Ford (tétel: 42cx35).

Beállítás:

• Ellenőrizze a DIP kapcsolókat az interfészen/autórádión az útmutató szerint.

Kompatibilitás a járművekkel és bekötéssel:

• Járművek OEM HU-val: 5000C / 6000CD / 6006CD / Sony; Audio Systems egységek előlapi kártyahellyel.
• Járművek CAN Bus-szal.
• Tápellátás csatlakozó A:
  • Pin 16: +12 V gyújtás (kapocs 15) – nincs telepítve.
  • Pin 9: CAN-High kék/fehér (a színek eltérhetnek).
  • Pin 10: CAN-Low lila (a színek eltérhetnek).
• Járművek analóg SWC funkció nélkül az MQS csatlakozó B-ben: a 6 / 8 tűk nincsenek telepítve.

Figyelmeztetések:

• Járművek 7" OEM színes navigációval integrált klíma nélkül.
• Járművek CAN Bus támogatott PDC nélkül: ellenőrizze a kompatibilitást; ha a PDC nem működik, használja a 42sfo011 adaptert.

Diagnosztikai LED jelzések:

• Kék villogás: CAN Bus jel keresése.
• Kék világítás: CAN Bus aktív.
• Piros világítás: aktív +12 V gyújtási áram.

Biztosított jelek

• Rózsaszín: +12 V gyújtás kapocs 15, max. 1,5 A.
• Narancs: +12 V világítás kapocs 58, max. 0,1 A.
• Fehér: +12 V tolatás, max. 1,5 A.
• Sárga/zöld, sárga/piros: sebesség impulzus (V-jel).

Fontos kiegészítő információk

• A teljes adapter aktiválásához rendelni kell egy összekötő kábelt a konkrét autórádió márkához.

Általános telepítési útmutató

Szerelés előtti ellenőrzés:

1. Ellenőrizze az összes vezérlési funkciót és beállítást a járművön az eredeti OEM egységgel.
2. Kapcsolja le az eredeti rádiót (OEM HU) feszültségmentesen.
3. Ellenőrizze az összes interfész kapcsolatot, hogy helyesen van-e csatlakoztatva – feszültségmentesen.

Csatlakozás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és hardveres konfigurációját – feszültségmentesen.
2. Ellenőrizze a csatlakozási kábel konfigurációját a HU-hoz – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz útmutatása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatása szerint.
5. Kösse össze a teljes telepítést a járművel – a fő tápcsatlakozót csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurálását a termékleírás vagy az útmutató szerint.
7. Konfigurálja az utángyártott HU-t (pl. kormánykerék vezérlés, kamera, kihangosító, antenna tápellátás).
8. Végezze el a kormánykerék vezérlés és a járművel való kommunikáció funkcionális tesztjét.

Az interfész és a HU kábel konfigurációjának módosítása:

• Minden módosítást feszültségmentesen végezzen.
• Ismételje meg az 5-8. lépéseket fentebb.

Interfész vagy járműrendszer hibája esetén:

• Telepítse újra az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket fentebb.

Bekötés vagy kábelvezetés módosítása esetén:

• Bekötést és módosításokat csak szakszerűen képzett személyzet végezhet.
• Minden módosítást ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából bekötés előtt.
• Minden módosítást mérés és a jármű bekötési ábrájával való összehasonlítás alapján kell ellenőrizni bekötés előtt.
• A módosításokat saját felelősségre végzi, garancia nélkül a működésre.
• A módosításokat saját kockázatára végzi, anélkül, hogy garantálná a jármű, eszköz vagy interfész károsodásának kizárását.
• A már előre telepített kábelek módosítása a termék garanciájának elvesztéséhez vezethet.
