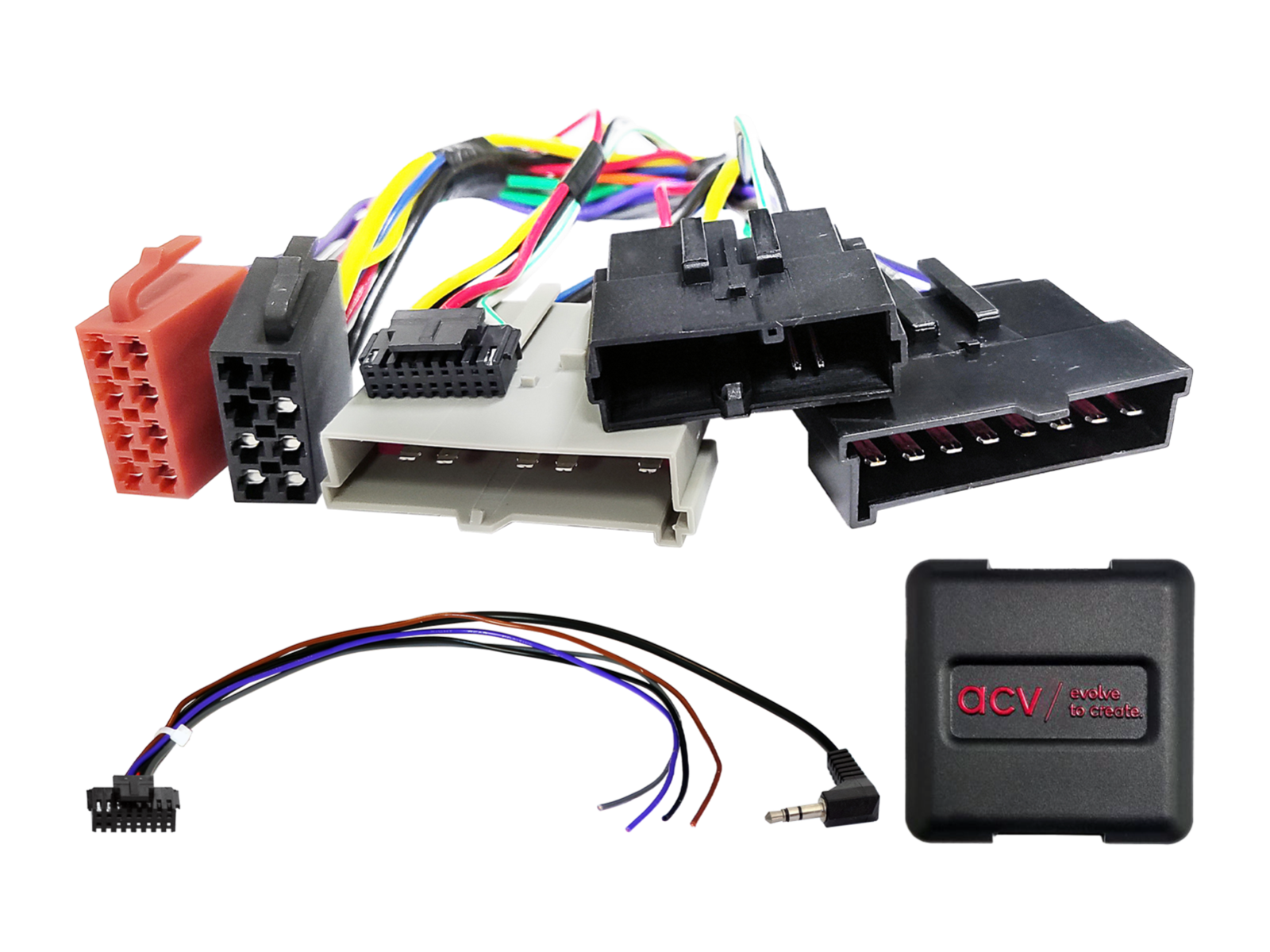

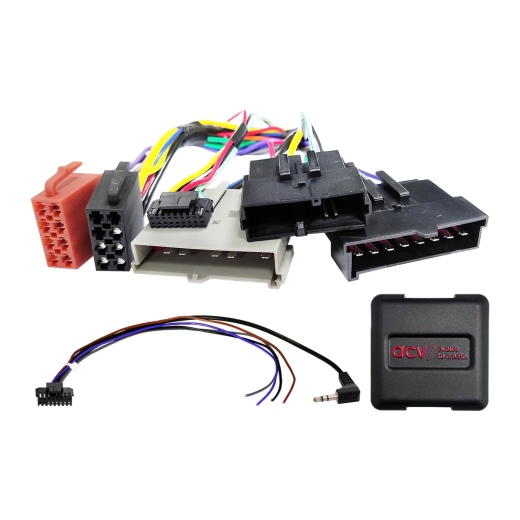

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO001-0-hoz

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO001-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Ford Escort V [AAL/ANL] (02/1995 -> 09/2001) - eredeti (OEM) fejegység.
• Ford Focus I [DAW/DBW/DFW/DNW] (10/1998 -> 10/2001) - eredeti (OEM) fejegység.
• Ford Focus I [DAW/DBW/DFW/DNW] (10/2001 -> 08/2005) - eredeti (OEM) fejegység.
• Ford Galaxy I [WGR] (04/2000 -> 05/2006) - eredeti (OEM) fejegység.
• Ford Mondeo III [B4Y/B5Y/BWY] (12/2000 -> 06/2003) - eredeti (OEM) fejegység, a Ghia / ST24 verziók nem támogatottak.
• Ford Puma I [ECT] (07/1997 -> 12/2001) - eredeti (OEM) fejegység.

CAN Bus információk

• Csatlakozó: 8 tűs / 8 tűs / 17 tűs (Ford).
• Kimenet a gyári kormányvezérléshez: 3,5 mm-es jack vagy szabad vezeték.

Fontos kiegészítő információk

• Az eszköz olyan járművekhez készült, amelyekben gyári (OEM) fejegységként Visteon 2000, 4050, 5000, 6000, 6006 vagy 7000 volt telepítve, Blaupunkt OEM navigáció nélkül.
• Kompatibilis utólagos (aftermarket) fejegységekkel: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális „China HU” készülékekkel, amelyek Key1/Key2/GND vezetékekkel vagy típus szerint 3,5 mm-es jackkel rendelkeznek.
• Az adapter teljeskörű aktiválásához külön meg kell rendelni a csatlakozókábelt az adott autórádió márkájához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5–8. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
