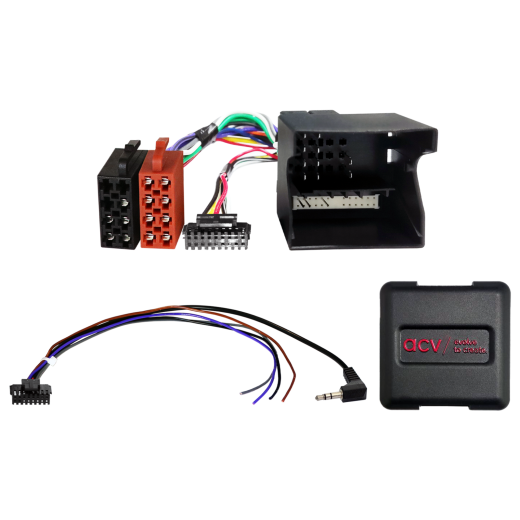

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO002-0-hoz

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO002-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Ford C-Max [DM2] (11/2003 -> 05/2007) - eredeti OEM fejegység.
• Ford C-Max [DM2] (05/2007 -> 09/2010) - eredeti OEM fejegység.
• Ford Fiesta [JH1/JD3] (10/2005 -> 09/2008) - eredeti OEM fejegység.
• Ford Focus [DA3] (11/2004 -> 03/2008) - eredeti OEM fejegység.
• Ford Focus [DA3] (02/2008 -> 03/2011) - eredeti OEM fejegység.
• Ford Fusion [JU2] (10/2005 -> 07/2012) - eredeti OEM fejegység.
• Ford Galaxy II [WA6] (03/2006 -> 04/2010) - eredeti OEM fejegység.
• Ford Galaxy II [WA6] (05/2010 -> 05/2015) - eredeti OEM fejegység.
• Ford Kuga [DM2] (06/2008 -> 12/2012) - eredeti OEM fejegység.
• Ford Mondeo III [B4Y/B5Y/BWY] (06/2003 -> 04/2005) - eredeti OEM fejegység.
• Ford Mondeo III [B4Y/B5Y/BWY] (05/2005 -> 06/2007) - eredeti OEM fejegység.
• Ford Mondeo IV [BA7] (06/2007 -> 10/2010) - eredeti OEM fejegység.
• Ford Mondeo IV [BA7] (11/2010 -> 08/2014) - eredeti OEM fejegység.
• Ford S-Max [WA6] (06/2006 -> 04/2010) - eredeti OEM fejegység.
• Ford S-Max [WA6] (05/2010 -> 05/2015) - eredeti OEM fejegység.
• Ford Transit [F**6] (07/2006 -> 03/2014) - eredeti OEM fejegység.
• Ford Transit Connect [P*2] (06/2006 -> 07/2013) - eredeti OEM fejegység.

CAN Bus információk

• Csatlakozó: Ford 40 tűs Quadlock.
• Kimenet az OEM kormányvezérléshez: 3,5 mm jack vagy szabadon kivezetett vezeték.

Fontos kiegészítő információk

• Alkalmas olyan járművekhez, amelyek OEM 5000C, 6000CD vagy 6006CD fejegységgel vannak felszerelve.
• Nem alkalmas 7" OEM színes Sat Nav kijelzővel, integrált klímával rendelkező járművekhez.
• Alkalmas utólagos (aftermarket) fejegységekhez: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális "China HU" típusokhoz, Key1/Key2/GND vezetékkel vagy típus szerint 3,5 mm jackkel.
• Az adapter teljes körű aktiválásához meg kell rendelni a fejegység márkájához tartozó összekötőkábelt.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5–8. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
