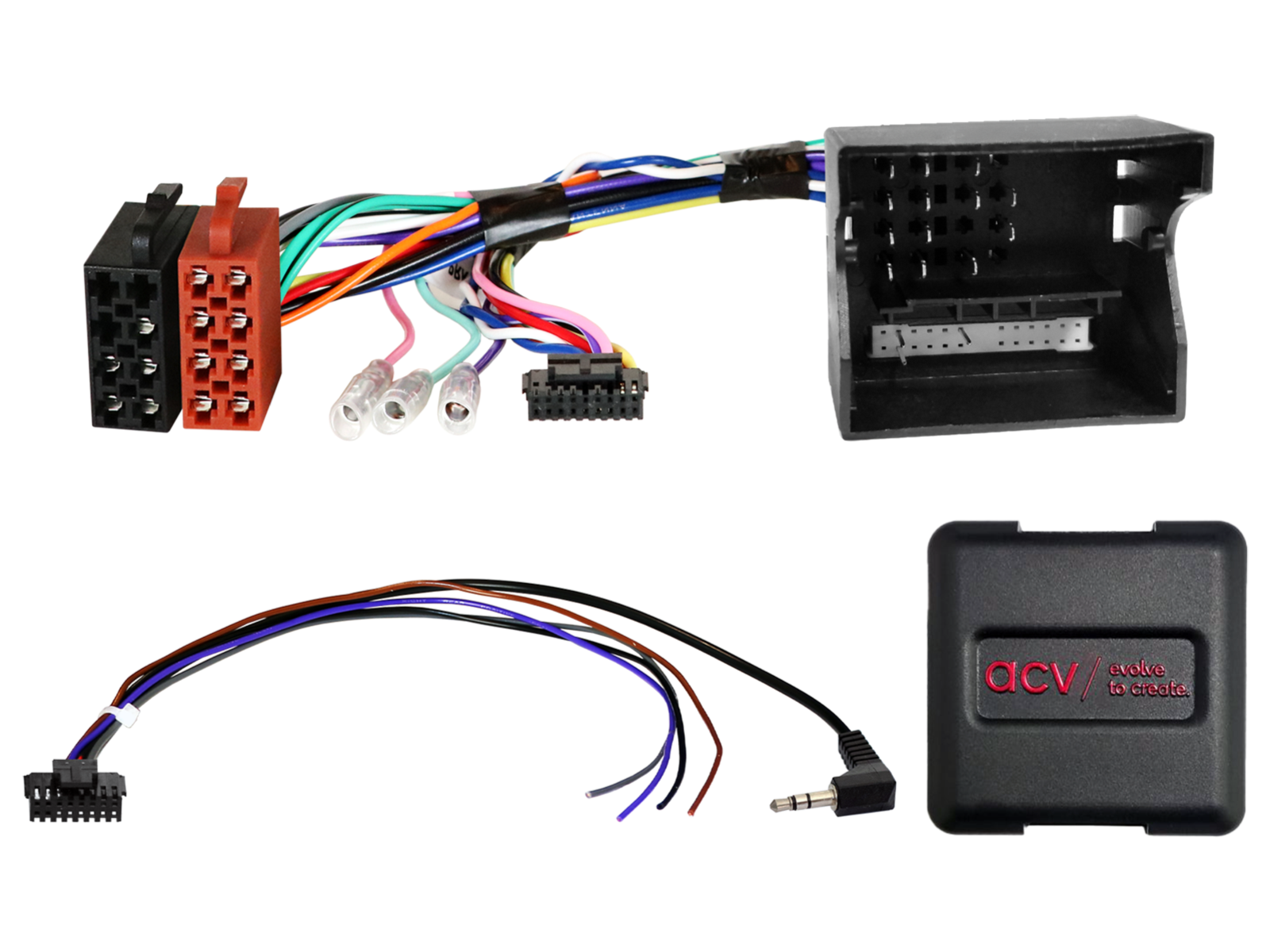

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO003-0-hoz

Legyen Ön az első, aki értékeli a terméket
kormánykerék adapter Ford C-Max (DM2) (11/03->05/07, 05/07->09/10), Fiesta (JH1/JD3) (10/05->09/08), Focus (DA3) (11/04->03/08, 02/08->03/11), Fusion (JU2) (10/05->07/12), Galaxy II (WA6) (03/06->04/10, 05/10->05/15), Kuga (DM2) (06/08->12/12), Mondeo III (B4Y/B5Y/BWY) (06/03->04/05, 05/05->06/07), Mondeo IV (BA7) (06/07->10/10, 11/10->08/14), S-Max (WA6) (06/06->04/10, 05/10->05/15), Transit (F**6) (07/06->03/14), Transit Connect (P*2) (06/06->07/13)
További információ a termékről
30.000 Ft
Katalógusszám: 42XFO003-0
Raktáron (1 db)
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.
Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO003-0-hoz

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO003-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

                                                • Ford C-Max (DM2) (11/2003 -> 05/2007) - eredeti OEM autórádió.
                                                • Ford C-Max (DM2) (05/2007 -> 09/2010) - eredeti OEM autórádió.
                                                • Ford Fiesta (JH1/JD3) (10/2005 -> 09/2008) - eredeti OEM autórádió.
                                                • Ford Focus (DA3) (11/2004 -> 03/2008) - eredeti OEM autórádió.
                                                • Ford Focus (DA3) (02/2008 -> 03/2011) - eredeti OEM autórádió.
                                                • Ford Fusion (JU2) (10/2005 -> 07/2012) - eredeti OEM autórádió.
                                                • Ford Galaxy II (WA6) (03/2006 -> 04/2010) - eredeti OEM autórádió.
                                                • Ford Galaxy II (WA6) (05/2010 -> 05/2015) - eredeti OEM autórádió.
                                                • Ford Kuga (DM2) (06/2008 -> 12/2012) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford Mondeo III (B4Y/B5Y/BWY) (06/2003 -> 04/2005) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford Mondeo III (B4Y/B5Y/BWY) (05/2005 -> 06/2007) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford Mondeo IV (BA7) (06/2007 -> 10/2010) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford Mondeo IV (BA7) (11/2010 -> 08/2014) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford S-Max (WA6) (06/2006 -> 04/2010) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford S-Max (WA6) (05/2010 -> 05/2015) - PDC-vel szerelt járművek, ellenőrizze a működést OEM autórádió nélkül.
                                                • Ford Transit (F**6) (07/2006 -> 03/2014) - eredeti OEM autórádió.
                                                • Ford Transit Connect (P*2) (06/2006 -> 07/2013) - eredeti OEM autórádió.

                                                CAN Bus információk

                                                    • Csatlakozó: 40 tűs Ford Quadlock.
                                                    • Kimenet az OEM kormányvezérléshez: 3,5 mm jack vagy szabad vezeték.
                                                    • Analóg kormányvezérlés.
                                                    • Támogatott OEM rádiók: 5000C, 6000CD, 6006CD, Sony.
                                                    • Támogatott OEM navigáció: Audio Systems OEM Sat Nav, elől kártyanyílással.
                                                    • Járművek, amelyek nem rendelkeznek 7" OEM színes kijelzős Sat Nav-dal, amely integrált klímával van ellátva.
                                                    • Járművek, amelyeknél a PDC (parkolássegítő) nincs CAN Buson keresztül támogatva.

                                                    Fontos kiegészítő információk

                                                          • Biztosított jelek: piros – +12V gyújtás (érintkező 15), narancs – +12V világítás (érintkező 58), lila/fehér – +12V tolatásjel, rózsaszín – sebességjel, zöld – parkolófékszint föld (GND).
                                                          • A kimenetek maximális terhelhetősége: 250 mA. 250 mA-t meghaladó fogyasztás esetén használjon olyan relét, amelynek tekercsellenállása legalább 75 Ohm (1 relé) vagy 150 Ohm (2 relé).
                                                          • Az adapter teljes aktiválásához szükséges megrendelni a megfelelő csatlakozókábelt az adott autórádió márkához.

                                                          Általános beszerelési útmutató

                                                          Ellenőrzés beszerelés előtt:

                                                          1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
                                                          2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
                                                          3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

                                                          Csatlakoztatás és bekötési sorrend:

                                                          1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
                                                          2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
                                                          3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
                                                          4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
                                                          5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
                                                          6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
                                                          7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
                                                          8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

                                                          Konfiguráció módosítása:

                                                          • Minden módosítást feszültségmentes állapotban végezzen.
                                                          • A módosítás után ismételje meg a fenti 5–8. lépéseket.

                                                          Hiba esetén:

                                                          • Telepítse vissza az eredeti OEM HU-t.
                                                          • Indítsa el az eredeti egységet.
                                                          • Indítsa el a CAN Bus rendszer kikapcsolását.
                                                          • Ellenőrizze az interfész HW konfigurációját.
                                                          • A CAN Bus kikapcsolása után ismételje meg a fenti 5–8. lépéseket.

                                                          Kábelezés módosítása esetén:

                                                          • A bekötést és módosításokat csak szakképzett személy végezheti.
                                                          • Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
                                                          • Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
                                                          • A módosításokat saját felelősségre végzi, működési garancia nélkül.
                                                          • A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
                                                          • Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
                                                          Katalógusszám42XFO003-0
                                                          MárkaACV
                                                          HivatkozásokHivatalos weboldal
