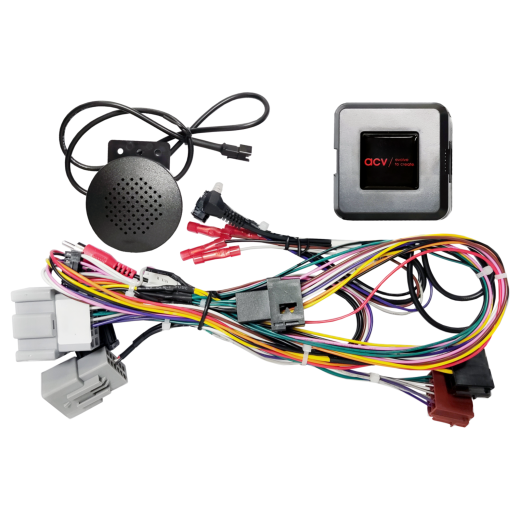

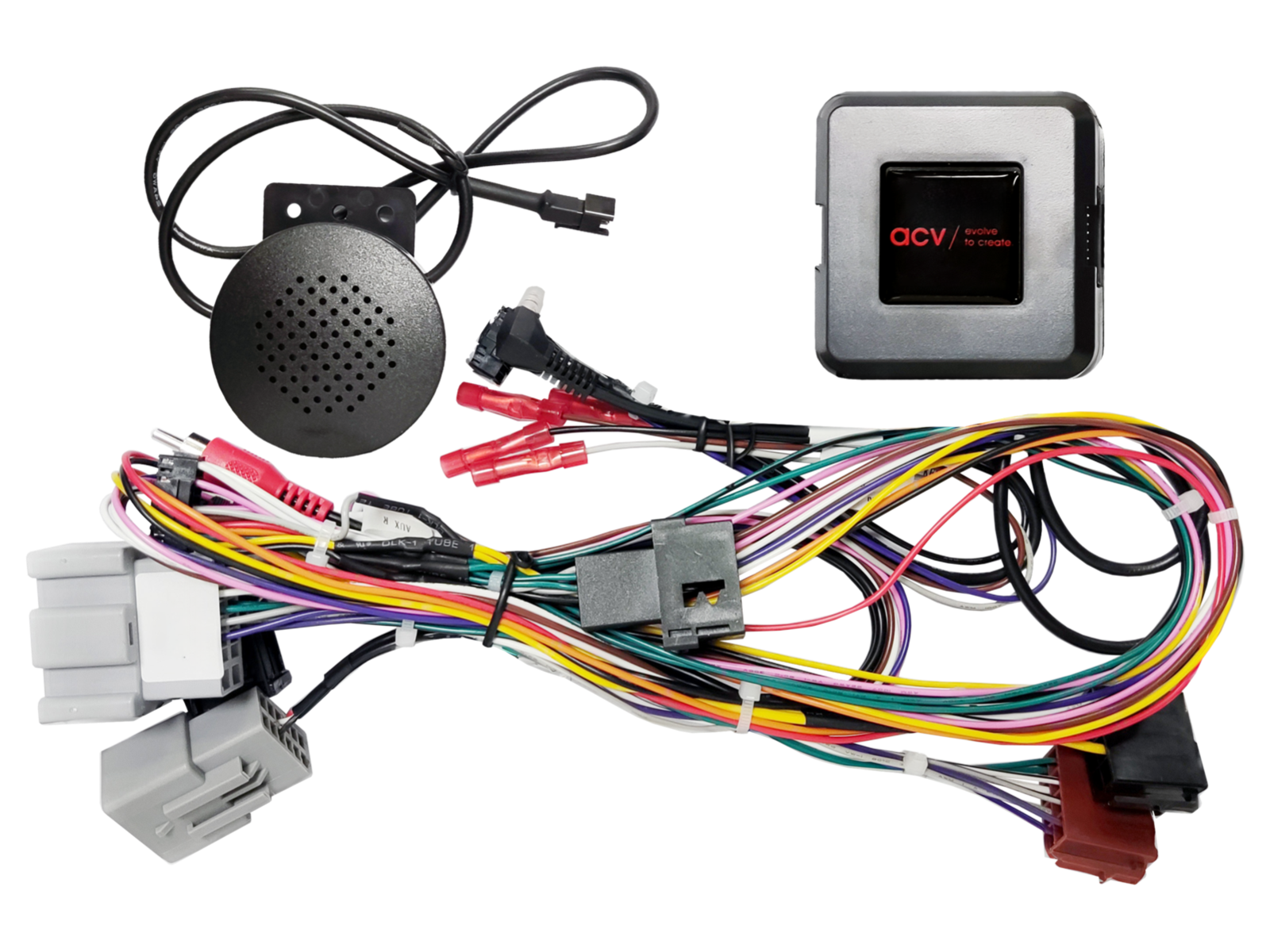

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO004-0-hoz

Kormánygomb-vezérlő adapter Fordhoz ACV SWC 42XFO004-0

Tartsa meg az eredeti rádiókormány-vezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind külsőleg megfelelnek. Ellenőrizze, hogy eredetileg valamelyik felsorolt gyári (OEM) rádió volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányvezérlés helyes működését.

Alkalmas gépjárművek

• Ford Fiesta [JA8] (10/2008 -> 06/2010) - járművek, amelyeknél a kormányon OK gomb található és piros gyári kijelző van. Csak M gombbal rendelkező, OK gomb nélküli járművek nem kompatibilisek. Kis kijelzős járműveknél, ahol jobbra két állító gomb van, a dátumbeállítás nem támogatott.

CAN Bus információk

• Csatlakozó: 14 tűs Ford.
• Kimenet a gyári kormányvezérléshez: 3,5 mm jack vagy szabad vezeték.
• AMP monitor csatlakozó > csatlakozás a gyári monitorhoz.
• Gyári monitor csatlakozó > csatlakozás az interfészhez.
• A járműbeállítások támogatása megmarad.

Fontos kiegészítő információk

• Azokhoz a járművekhez, amelyekben Visteon gyári főegység (OEM), OK gomb a kormányon és piros gyári kijelző található.
• Csak M gombbal rendelkező, OK gomb nélküli járművek nem kompatibilisek.
• A teljes aktiváláshoz rendelni kell a megfelelő, az autórádió márkájához illő összekötő kábelt.

Kimeneti jelek

• Piros: +12 V gyújtás, 15-ös saru.
• Narancs: +12 V világítás, 58-as saru.
• Lila/fehér: +12 V tolatásjel.
• Rózsaszín: sebességimpulzus (speed pulse).
• Zöld: GND jel a kézifék/parkolóféknél.
• A kimenetek maximális terhelhetősége: 250 mA. Ha az áramfelvétel meghaladja a 250 mA-t, használjon relay-t ellenállásos tekercseléssel legalább 75 Ohm (1 relé) vagy 150 Ohm (2 relé).

Általános telepítési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a kormányvezérlés és a jármű beállításainak összes funkcióját az eredeti gyári főegységgel.
2. Az eredeti rádió leszerelését feszültségmentes állapotban végezze.
3. Minden interfész összeköttetést ellenőrizzen, hogy helyesen vannak-e csatlakoztatva – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Az interfész beállítását és hardverkonfigurációját feszültségmentes állapotban végezze.
2. Ellenőrizze a fejegységhez (HU) csatlakozó kábel konfigurációját.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos (aftermarket) eszköz használati utasítása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz leírása szerint.
5. Csatlakoztassa az egész szerelést a járműhöz – a fő tápkapcsolatot csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurálását a termékleírásban vagy a használati útmutatóban foglaltak szerint.
7. Állítsa be az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna táplálás stb.).
8. Végezzen funkcionális tesztet a kormányvezérlésre és a járművel való kommunikációra.

Interfész és fejegység kábelének konfigurációváltoztatása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítást követően ismételje meg a fent említett 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Szerelje vissza az eredeti gyári fejegységet (OEM HU).
• Indítsa el az eredeti egységet.
• Várjon, amíg a CAN Bus rendszer alvó üzemmódba kerül.
• Ellenőrizze az interfész hardverkonfigurációját.
• A CAN Bus elalvását követően ismételje meg az 5–8. lépéseket.

Kábelezés vagy vezetékek módosítása esetén:

• A bekötéseket és módosításokat csak szakirányú képzésben részesült személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása és a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást csatlakoztatás előtt mérni és összevetni kell a jármű bekötési diagramjával.
• A módosítások saját felelősségre történnek, a működésre garancia nem vonatkozik.
• A módosítások saját kockázatra történnek; nem garantálják, hogy kizárják a jármű, az eszköz vagy az interfész sérülésének lehetőségét.
• A gyárilag telepített kábelezés megváltoztatása a termék garanciavesztéséhez vezethet.
