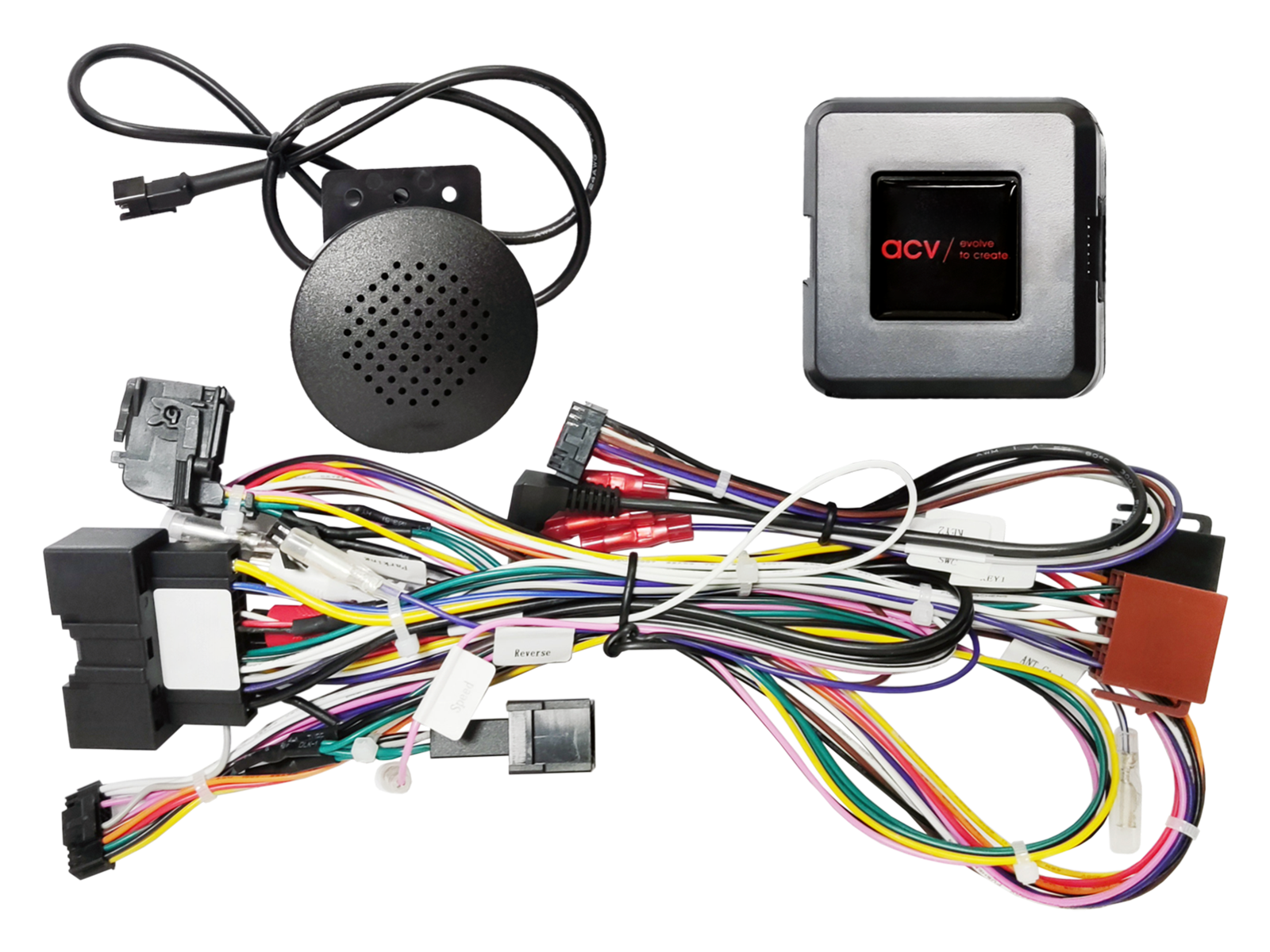

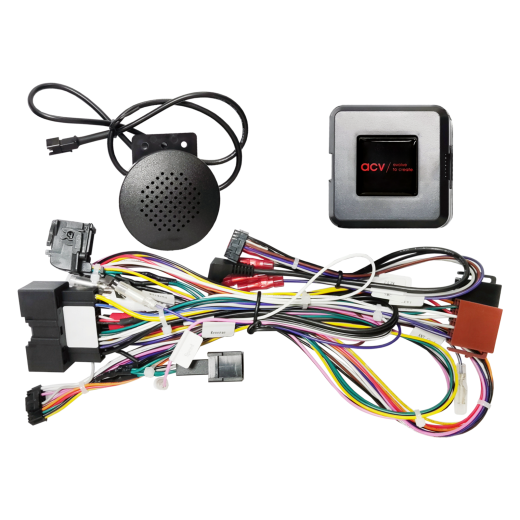

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO005-0-hoz

Kormánygomb-vezérlő adapter Fordhoz ACV SWC 42XFO005-0

Őrizze meg az eredeti rádióvezérlés funkcióit a kormányról az eredeti rádió cseréjekor utángyártott egységre. A jármű felszereltségétől, az elérhető funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített csatlakozókábeleket a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg telepítve volt-e valamelyik felsorolt gyári rádió. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés helyes működését.

Alkalmas gépkocsikhoz

• Ford Fiesta [JA8] (2010.06 – 2012.09) – járművek, amelyek kormányon OK gombbal és piros gyári kijelzővel rendelkeznek. Csak M gombbal, OK gomb nélkül nem kompatibilis. Azoknál a járműveknél, amelyeknél kis kijelző és jobb oldalon két állítógomb található, a dátumbeállítás nem támogatott.

CAN Bus információk

• Csatlakozó: 24 tűs Ford.
• Kimenet a gyári kormányvezérléshez: 3,5 mm jack vagy szabad vezeték.
• AMP monitor csatlakozó > csatlakozás a gyári monitorhoz.
• Gyári monitor csatlakozó > csatlakozás az interfészhez.
• A járműbeállítások támogatottak.

Szolgáltatott jelek

• Piros: +12 V gyújtás, 15-ös csatlakozó.
• Narancs: +12 V háttérvilágítás, 58-as csatlakozó.
• Lila/fehér: +12 V tolatásjel.
• Rózsaszín: sebességimpulzus.
• Zöld: parkolófék GND jel.
• A kimenetek maximális terhelése: 250 mA. Ha az áramfelvétel meghaladja a 250 mA-t, használjon relét legalább 75 Ohm ellenállású tekercseléssel (1 relé), vagy 150 Ohm ellenállású tekercseléssel (2 relé).

Fontos kiegészítő információk

• Alkalmas olyan járművekhez, amelyeknél gyári Visteon főegység van, kormányon OK gombbal és piros gyári kijelzővel.
• Csak M gombbal rendelkező, OK gomb nélküli járművek nem kompatibilisek.
• Az adapter teljes aktiválásához szükséges megrendelni a gyári rádió márkájának megfelelő összekötő kábelt.

Általános beszerelési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti gyári főegységgel.
2. Az eredeti rádió kiszerelését áramtalanítva végezze.
3. Áramtalanítva ellenőrizze az interfész minden összeköttetését, hogy helyesen vannak-e csatlakoztatva.

Csatlakoztatás és bekötési sorrend:

1. Az interfész beállítását és hardverkonfigurációját végezze áramtalanítva.
2. Ellenőrizze a HU-hoz csatlakozó kábel konfigurációját.
3. Csatlakoztassa a kábelt a HU-hoz az utángyártott eszköz leírása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz leírása szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápösszeköttetést csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az utángyártott fejegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész és HU kábel konfigurációjának megváltoztatása:

• Minden módosítást áramtalanítva végezzen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Tegye vissza az eredeti gyári HU-t.
• Indítsa el az eredeti egységet.
• Várjon a CAN Bus rendszer alvására.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus alvása után ismételje meg a fenti 5–8. lépéseket.

Kábelezés vagy vezetékek módosításakor:

• A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti.
• Minden módosítást a gyártó jóváhagyása vagy a járműgarancia szempontjából ellenőrizni kell.
• Minden módosítást méréssel és a jármű bekötési rajzával való összevetéssel kell igazolni a csatlakoztatás előtt.
• A módosításokat saját felelősségre végezze, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kockázata nélkül garancia nem vállalható.
• Előre beépített kábelezésen végzett változtatások a termék garanciavesztéséhez vezethetnek.
