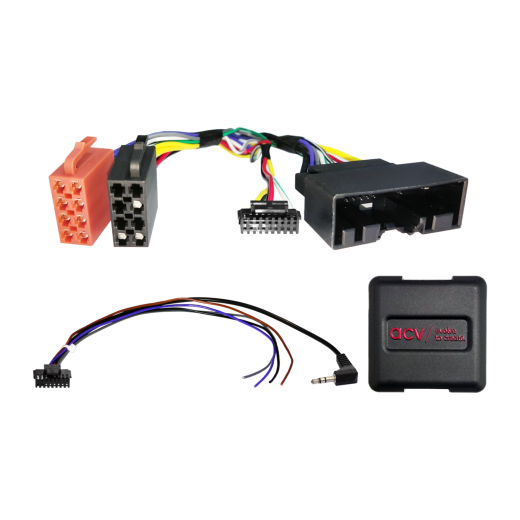

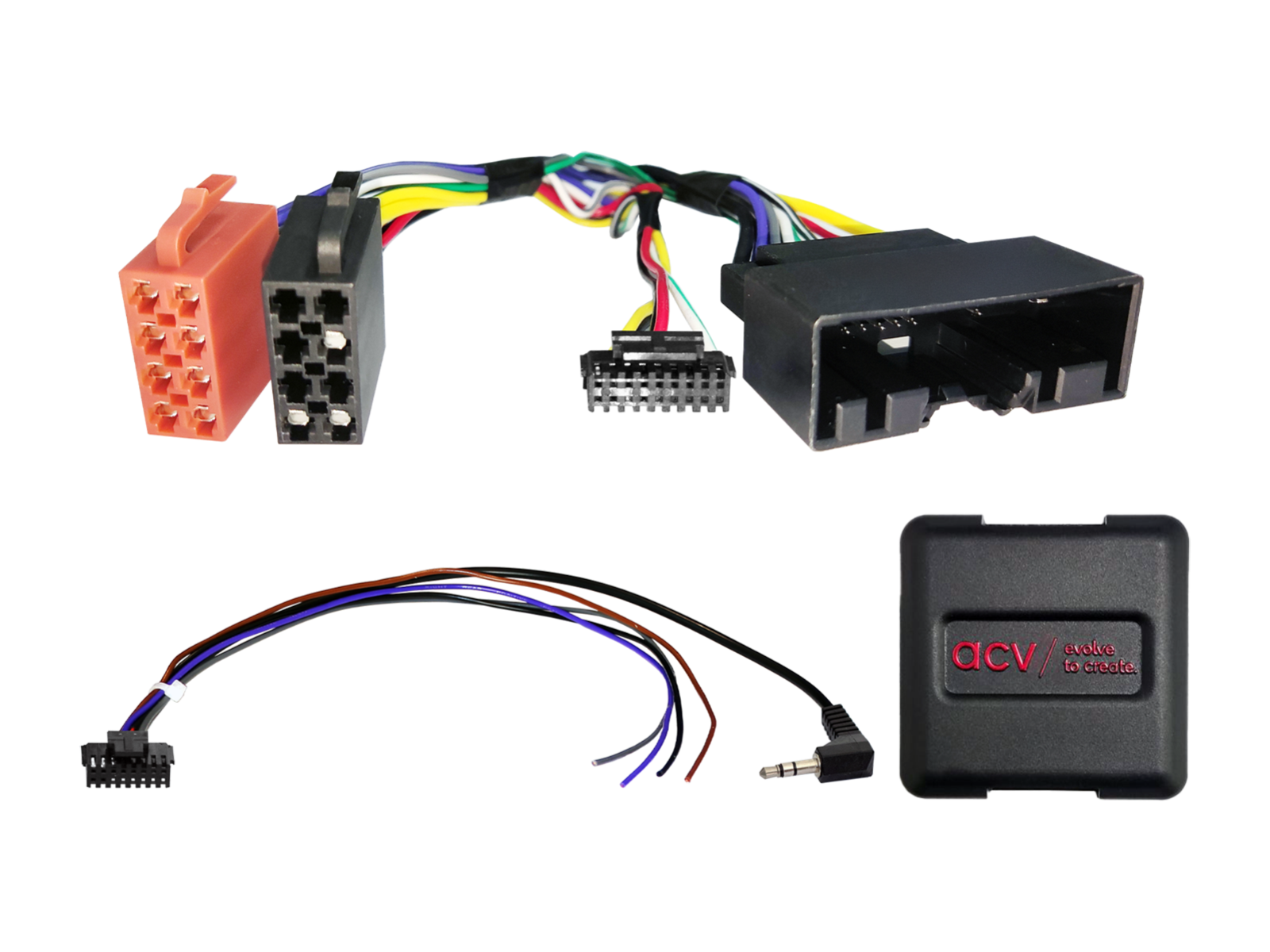

Kormánykerék gombvezérlő adapter Ford ACV SWC 42XFO015-0-hoz

Kormánykerék-vezérlő adapter Fordhoz ACV SWC 42XFO015-0

Tartsa meg az autórádió eredeti kormányról történő vezérlési funkcióit az eredeti rádió cseréje esetén utólagos (aftermarket) egységre. A jármű felszereltségétől, a funkciók kiterjedésétől és az újonnan telepített fejegység szoftverétől függően bizonyos funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelkötegelék csatlakozóit a járművében lévő csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek közül valamelyik volt-e eredetileg telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés helyes működését.

Alkalmas járművek

• Ford Ecosport [JK8] (02/2014 -> 10/2017) - járművek OK gombbal és/vagy hangvezérlő gombbal.
• Ford Fiesta [JA8/JR8] (01/2013 -> 06/2017) - járművek OK gombbal és/vagy hangvezérlő gombbal.
• Ford Transit Custom [FAC/FDA] (08/2012 -> 01/2018) - eredeti OEM fejegységgel.
• Ford Transit Tourneo Custom [FAC/FAD] (08/2012 -> 06/2016) - eredeti OEM fejegységgel.
• Ford Transit Connect [PJ2] (12/2013 -> 05/2018) - eredeti OEM fejegységgel.
• Ford Transit Tourneo Connect [PJ2] (12/2013 -> 05/2018) - eredeti OEM fejegységgel.
• Ford Transit [V363] [FCA/FAD] (08/2014 -> 06/2019) - eredeti OEM fejegységgel.

CAN Bus információk

• Rendszer típusa: analóg.
• Csatlakozó: 24 tűs Ford.
• Kimenet az OEM kormányvezérléshez: 3,5 mm-es jack vagy szabad vezeték.
• Járművek OEM kijelző nélkül.
• SYNC rendszerrel rendelkező járművek: a SYNC funkció nem támogatott.
• A DIP kapcsolók beállítását végezze az aftermarket fejegység kézikönyve szerint.

Fontos kiegészítő információk

• A SYNC rendszerrel való kompatibilitási problémák elkerülése érdekében javasoljuk a SYNC és a Bluetooth deaktiválását az eredeti (OEM) egységen, ha ezek elérhetők.
• Alkalmas aftermarket fejegységekhez: Sony, Kenwood, JVC, Pioneer, Blaupunkt, Clarion, Alpine, LG, Zenec, XZent, Digital Dynamics, ESX, Snooper és univerzális "China HU" vezetékekkel (Key1/Key2/GND) vagy 3,5 mm-es jackkel a típustól függően.
• A teljes adapteraktiváláshoz szükséges rendelni a konkrét fejegységhez illeszkedő összekötőkábelt.

Biztosított jelek

• Kormányról történő vezérlés (SWC) – analóg.

Általános telepítési utasítások

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes kormányról történő vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Az eredeti rádió leszerelését végezze feszültségmentes állapotban.
3. Ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva – feszültségmentes állapotban.

Csatlakoztatás és bekötés sorrendje:

1. Az interfész beállítását és hardverkonfigurációját végezze feszültségmentes állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját.
3. Csatlakoztassa a kábelt a fejegységhez az aftermarket eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápellátó csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a kézikönyv utasításai szerint.
7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátása stb.).
8. Végezzen funkcionális tesztet a kormányvezérlés és a járművel való kommunikáció ellenőrzésére.

Interfész- és fejegységkábel konfigurációjának változtatása:

• Minden változtatást végezzen feszültségmentes állapotban.
• A változtatások után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy a jármű rendszerének meghibásodása esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Várjon a CAN Bus rendszer alvására.
• Ellenőrizze az interfész hardverkonfigurációját.
• A CAN Bus alvása után ismételje meg a fenti 5–8. lépéseket.

Kábelezés vagy vezeték módosítása esetén:

• A bekötést és módosításokat csak szakmailag képzett személyzet végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérje és hasonlítsa össze a jármű bekötési rajzával a csatlakoztatás előtt.
• A módosításokért saját felelősségére vállal garanciamentességet a működésre nézve.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• A gyárilag telepített kábelezésen végrehajtott változtatások a termék garanciavesztéséhez vezethetnek.
