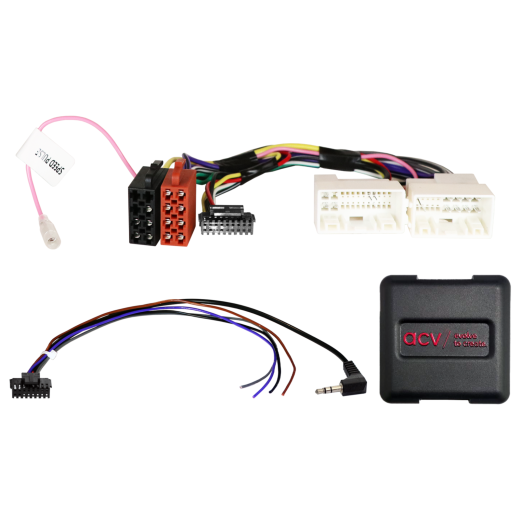

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42XHY005-0-hoz

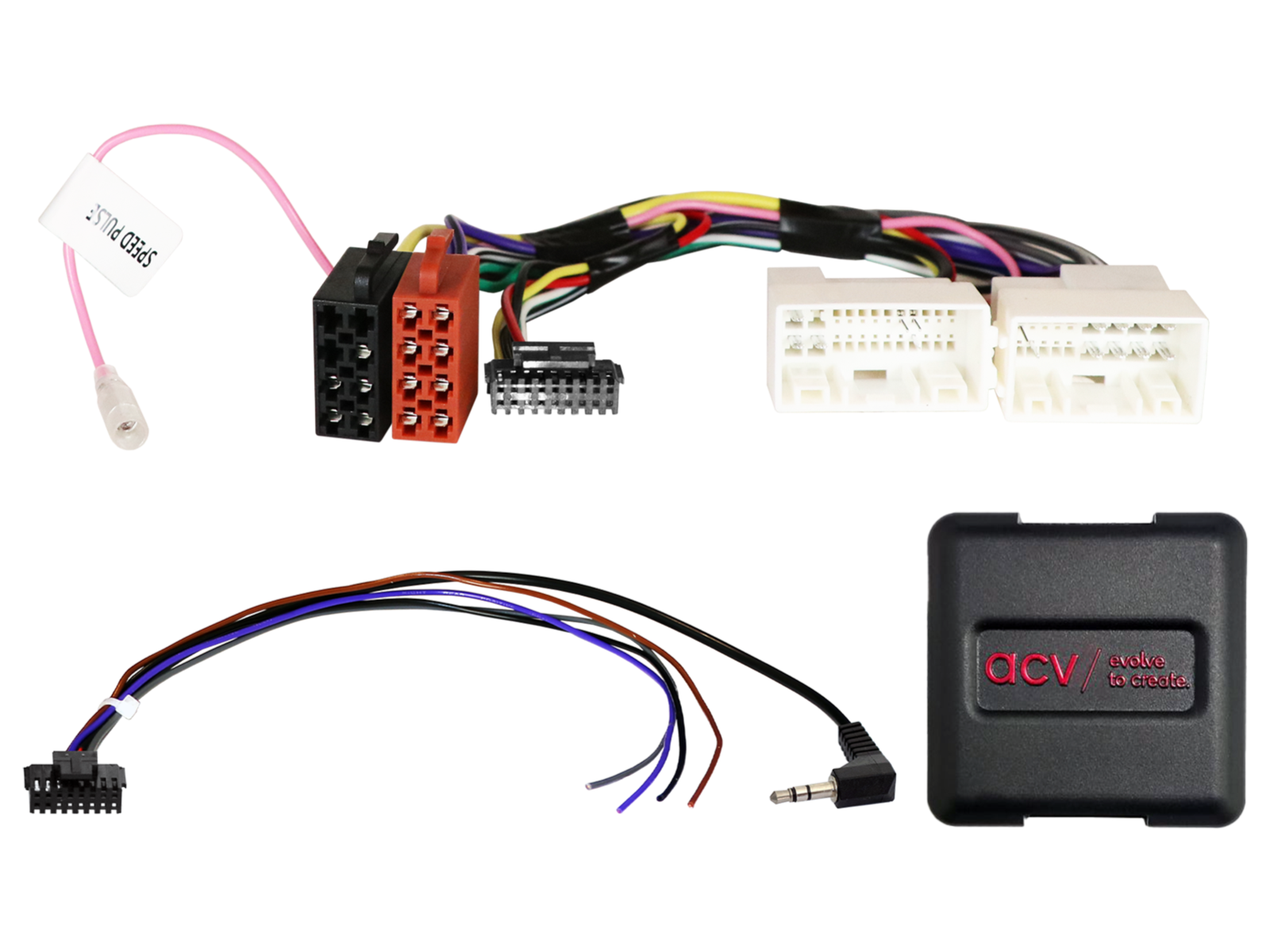

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42XHY005-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Hyundai Azera (2011 -> 2017) - eredeti gyári fejegység.
• Hyundai Elantra (2011 -> 2015) - eredeti gyári fejegység.
• Hyundai H1 [TQ] (03/2011 -> 08/2018) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai H1 [TQ] (08/2018 -> 07/2020) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai H350 (06/2015 -> 12/2019) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai i10 [IA] (11/2013 -> 12/2016) - eredeti gyári fejegység.
• Hyundai i10 [IA] (01/2017 -> 12/2019) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai i20 [GB] (12/2014 -> 06/2018) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai i20 [GB] (07/2018 -> 09/2020) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai i30 [GD/GDH] (03/2012 -> 05/2015) - eredeti gyári fejegység.
• Hyundai i30 [GD/GDH] (05/2015 -> 05/2017) - eredeti gyári fejegység.
• Hyundai i40 [VF] (09/2011 -> 05/2015) - eredeti gyári fejegység, járművek eredeti Continental navigációval.
• Hyundai i40 [VF] (05/2015 -> 08/2018) - eredeti gyári fejegység, járművek eredeti Continental navigációval.
• Hyundai i40 [VF] (08/2018 -> 07/2019) - eredeti gyári fejegység, járművek eredeti Continental navigációval.
• Hyundai i45 (2009 -> 2014) - eredeti gyári fejegység.
• Hyundai i800 (2007 -> 2021) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai ix35 [EL] (03/2010 -> 09/2013) - eredeti gyári fejegység.
• Hyundai ix35 [EL] (09/2013 -> 07/2015) - eredeti gyári fejegység.
• Hyundai ix45 (2013 -> 2018) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - eredeti gyári fejegység.
• Hyundai Santa Fe [DM] (12/2015 -> 08/2018) - eredeti gyári fejegység, 2016 és újabb járművek gyári navigáció nélkül.
• Hyundai Sonata [YF] (2009 -> 2014) - eredeti gyári fejegység.
• Hyundai Tucson [TL] (04/2010 -> 06/2015) - eredeti gyári fejegység.
• Hyundai Tucson [TL] (07/2015 -> 07/2018) - eredeti gyári fejegység, járművek eredeti Continental navigációval.
• Hyundai Tucson [TL] (07/2018 -> 12/2020) - eredeti gyári fejegység, járművek eredeti Continental navigációval.

• Kia Cee'd [JD] (06/2012 -> 09/2015) - eredeti gyári fejegység.
• Kia Optima [TF] (10/2013 -> 10/2015) - eredeti gyári fejegység.
• Kia ProCee'd [JD] (07/2013 -> 09/2015) - eredeti gyári fejegység.
• Kia Sorento [XM] (10/2012 -> 03/2015) - eredeti gyári fejegység.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozók: 24 Pin / 18 Pin Hyundai.
• OEM kormányvezérlés csatlakozás: 3,5 mm jack vagy szabad vezeték az SWC bemenetre az autorádión.
• Tápellátás 2016 utáni járművekhez: +12 V gyújtás (Klemme 15) a biztosítéktábláról – ha szükséges.

Beállítás:

• DIP kapcsolók beállítása az aftermarket egység gyártója szerint (lásd BDA).

Kompatibilitás járművekkel:

• Járművek OEM hangrendszer nélkül.
• Analóg kormányvezérlés (SWC).

Speciális esetek és figyelmeztetések:

• Eltérő pin kiosztású vagy OEM navigációval rendelkező járművek esetén csatlakoztatás előtt ellenőrizze a pinout-ot, hogy elkerülje a hibákat vagy károsodást.

Fontos kiegészítő információk

• Kompatibilis aftermarket autórádiókkal, amelyek analóg bemenettel rendelkeznek kormányvezérléshez (pl. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec stb.).
• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
