Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42XHY019-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

Kormánykerék adapter Hyundai Azera (2011->2017), Elantra (2011->2015), H1 (TQ) (03/11->08/18), H1 (TQ) (08/18->07/20), H350 (06/15->12/19), i10 (IA) (11/13->12/16), i10 (IA) (01/17->12/19), i40 (VF) (09/11->05/15), i40 (VF) (05/15->08/18), i40 (VF) (08/18->07/19), i45 (2009->2014), i800 (2007->2021), ix35 (EL) (03/10->09/13) modellekhez ix35 (EL) (09/13->07/15), ix45 (2013->2018), Santa-Fe (DM) (10/12->11/15), Sonata (YF) (2009->2014), Tucson (TL) (04/10->06/15)->07/06/15), (07/15) Tucson (TL) (07/18->12/20) és Kia Cee'd (JD) (06/12->09/15), Forte (2012->2016), Picanto (TA) (09/11->04/15), Picanto (TA) (04/15->03/17), ProJ-Cee'd (07/13->09/15), Rio (UB) (09/11->01/15), Rio (UB) (01/15->01/17), Rio (YB) (02/17->02/20), Rio (YB) (08/20->04/23), Szöul (AM) (09/11->03/14), Szöul (PS) (03/14->11/16), Sportage (SL) (08/10->03/14), Sportage (SL) (03/14->01/16)
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

Kormánykerék gombvezérlő adapter Hyundai / Kia ACV SWC 42XHY019-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

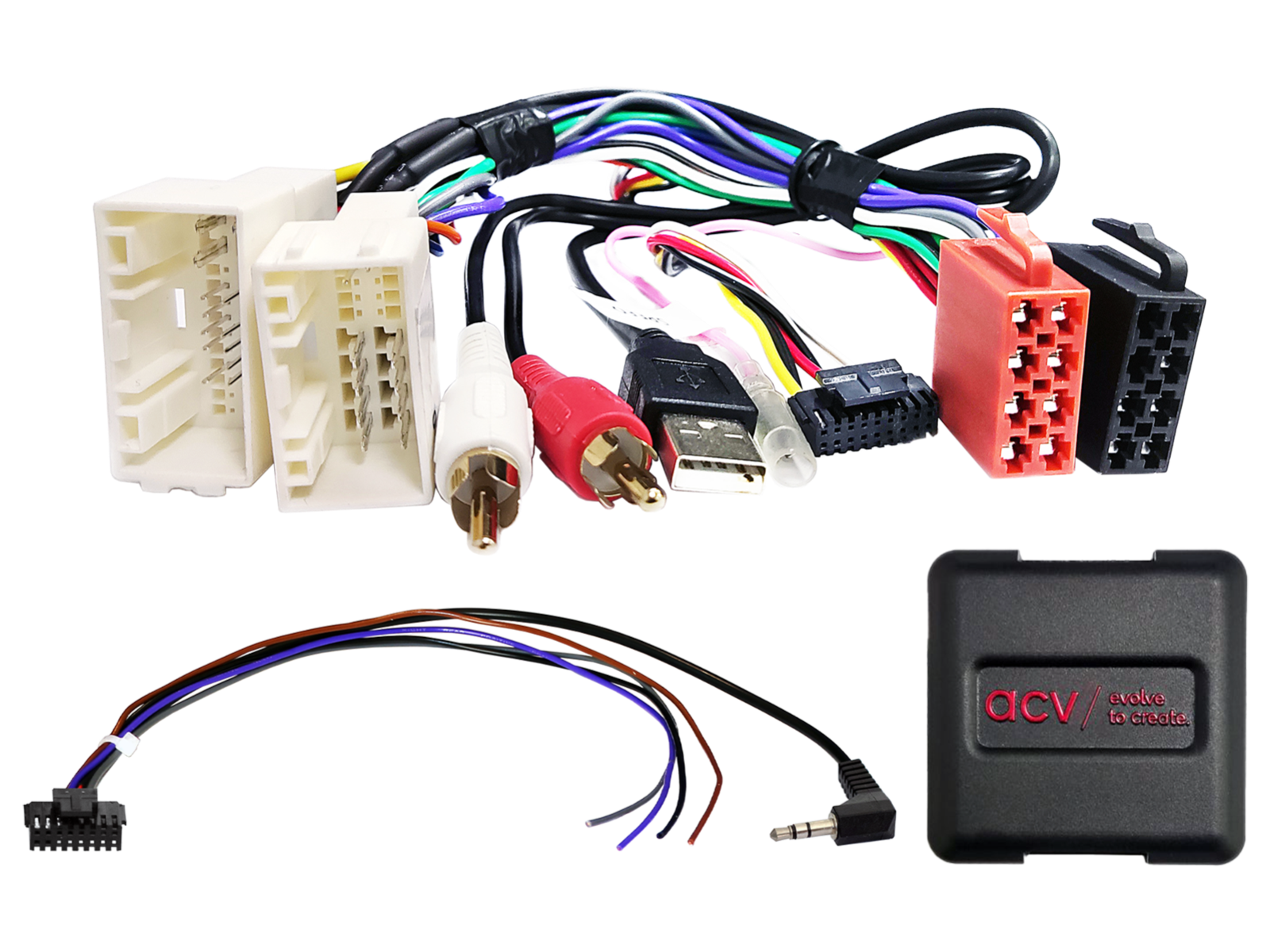

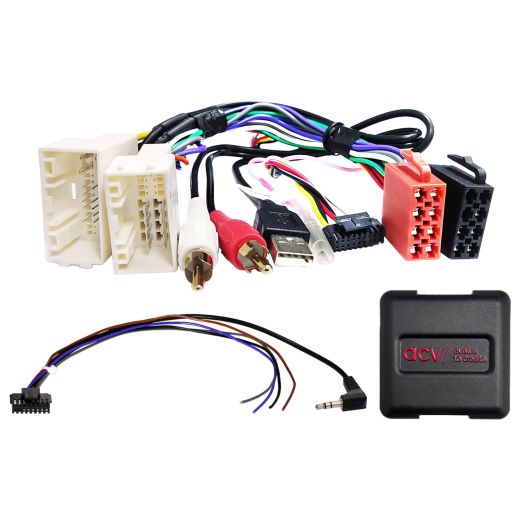

Kormánygomb-vezérlő adapter Hyundai / Kia számára ACV SWC 42XHY019-0

Tartsa meg az eredeti rádiókormány-vezérlés funkcióit az eredeti rádió cseréjekor utángyártott egységre. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozottak lehetnek vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévőkkel, és győződjön meg róla, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az eredetileg telepített rádiók között szerepelt-e valamelyik felsorolt OEM egység. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

Hyundai Azera (2011 -> 2017) - eredeti OEM rádió.
Hyundai Elantra (2011 -> 2015) - eredeti OEM rádió.
Hyundai H1 [TQ] (03/2011 -> 08/2018) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Hyundai H1 [TQ] (08/2018 -> 07/2020) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Hyundai H350 (06/2015 -> 12/2019) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Hyundai i10 [IA] (11/2013 -> 12/2016) - eredeti OEM rádió.
Hyundai i10 [IA] (01/2017 -> 12/2019) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Hyundai i40 [VF] (09/2011 -> 05/2015) - eredeti OEM rádió, járművek eredeti Continental navigációval.
Hyundai i40 [VF] (05/2015 -> 08/2018) - eredeti OEM rádió, járművek eredeti Continental navigációval.
Hyundai i40 [VF] (08/2018 -> 07/2019) - eredeti OEM rádió, járművek eredeti Continental navigációval.
Hyundai i45 (2009 -> 2014) - eredeti OEM rádió.
Hyundai i800 (2007 -> 2021) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Hyundai ix35 [EL] (08/2010 -> 03/2014) - eredeti OEM rádió.
Hyundai ix35 [EL] (03/2014 -> 01/2016) - eredeti OEM rádió.
Hyundai ix45 (2013 -> 2018) - eredeti OEM rádió, járművek alap OEM fejegységgel, 4 előválasztó gombbal, 1× FAV, 1× BACK.
Hyundai Santa Fe [DM] (10/2012 -> 11/2015) - eredeti OEM rádió.
Hyundai Sonata [YF] (2009 -> 2014) - eredeti OEM rádió.
Hyundai Tucson [TL] (04/2010 -> 06/2015) - eredeti OEM rádió.
Hyundai Tucson [TL] (07/2015 -> 07/2018) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Hyundai Tucson [TL] (07/2018 -> 12/2020) - eredeti OEM rádió, járművek OEM navigáció nélkül.

Kia Cee'd [JD] (06/2012 -> 09/2015) - eredeti OEM rádió.
Kia Forte (2012 -> 2016) - eredeti OEM rádió.
Kia Picanto [TA] (09/2011 -> 04/2015) - eredeti OEM rádió.
Kia Picanto [TA] (04/2015 -> 03/2017) - eredeti OEM rádió.
Kia Pro-Cee'd [JD] (07/2013 -> 09/2015) - eredeti OEM rádió.
Kia Rio [UB] (09/2011 -> 01/2015) - eredeti OEM rádió.
Kia Rio [UB] (01/2015 -> 01/2017) - eredeti OEM rádió.
Kia Rio [YB] (02/2017 -> 02/2020) - eredeti OEM rádió, járművek alap OEM fejegységgel, 4 előválasztó gombbal, 1× FAV, 1× BACK.
Kia Rio [YB] (08/2020 -> 04/2023) - eredeti OEM rádió, járművek alap OEM fejegységgel, 4 előválasztó gombbal, 1× FAV, 1× BACK.
Kia Soul [AM] (09/2011 -> 03/2014) - eredeti OEM rádió, járművek OEM navigáció nélkül.
Kia Soul [PS] (03/2014 -> 11/2016) - eredeti OEM rádió.
Kia Sportage [SL] (08/2010 -> 03/2014) - eredeti OEM rádió.
Kia Sportage [SL] (03/2014 -> 01/2016) - eredeti OEM rádió.

CAN Bus információk

Csatlakozók és tápellátás:

Interfész: analóg.
Csatlakozók: 24 tűs / 18 tűs Hyundai.
OEM kormányvezérlés (SWC) csatlakozás: 3,5 mm jack vagy szabad vezeték.
OEM AUX csatlakozás: RCA (apa) piros/fehér.
OEM USB csatlakozás: USB-A.
2016 utáni járművek: +12 V gyújtás táp (15-ös saru) a biztosítéktábláról – ha szükséges.

Beállítás:

DIP kapcsolók beállítása az utángyártott egység gyártója szerint (lásd az eszköz használati útmutatóját).

Járműkompatibilitás:

Járművek OEM erősített audiorendszer nélkül.
Eltérő lábkiosztású vagy OEM navigációval szerelt járműveknél mindig ellenőrizze a tűzési kiosztást mérés útján csatlakoztatás előtt, hogy elkerülje a hibákat vagy károsodást.

Speciális esetek (AUX/USB/kamera):

AUX: csatlakoztatás előtt mérje és ellenőrizze a helyes bekötést az OEM fejegységgel.
USB: csatlakoztatás előtt mérje és ellenőrizze a helyes bekötést az OEM fejegységgel.
Apple CarPlay / Android Auto USB-n keresztül: előfordulhat, hogy nem támogatott minden járműben.

Fontos kiegészítő információk

Analóg kormányvezérlés (SWC). Reimportált járművek vagy eltérő szoftverrel rendelkező járművek esetén előfordulhat funkcióinkompatibilitás.
Az adapter teljes aktiválásához külön meg kell rendelni a megfelelő csatlakozókábelt az adott rádió márkájához.

Általános szerelési útmutató

Ellenőrzés szerelés előtt:

Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
Áramtalanítsa és távolítsa el az eredeti rádiót (OEM HU).
Ellenőrizze az interfészcsatlakozások helyes bekötését – áramtalanított állapotban.

Csatlakoztatás és bekötés sorrendje:

Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalanított állapotban.
Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanított állapotban.
Csatlakoztassa a kábeleket a fejegységhez az utángyártott eszköz használati utasítása szerint.
Csatlakoztassa a többi vezetéket az eszköz utasítása szerint.
Csatlakoztassa az egész telepítést a járműhöz – a fő tápellátást az utolsó lépésként kösse be.
Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati utasítás utasításai szerint.
Konfigurálja az utángyártott fejegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátás stb.).
Végezze el a kormányról történő vezérlés és a járművel történő kommunikáció működésellenőrzését.

Interfész- és fejegységkábel konfigurációjának módosítása:

Minden módosítást végezzen áramtalanított állapotban.
A változtatások után ismételje meg az előző 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

Szerelje vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Vigye a CAN Bus rendszert kikapcsolt állapotba.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés vagy vezetékek módosítása esetén:

A bekötést és módosításokat csak szakképzett személyzet végezheti el.
Minden változtatást a bekötés előtt a gyártó jóváhagyása vagy a járműgarancia szempontjainak figyelembevételével kell ellenőrizni.
Minden módosítást mérés útján és a jármű bekötési rajzával összevetve kell ellenőrizni a bekötés előtt.
A módosításokat saját felelősségre végzi, működési garancia nélkül.
A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására nincs garancia.
Előre módosított kábelezés alkalmazása a termék garanciavesztéséhez vezethet.
