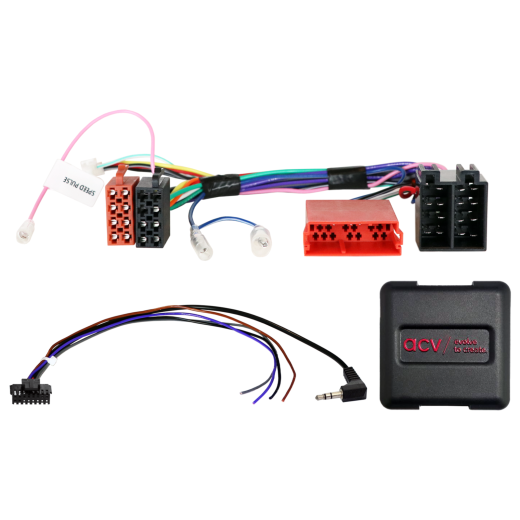

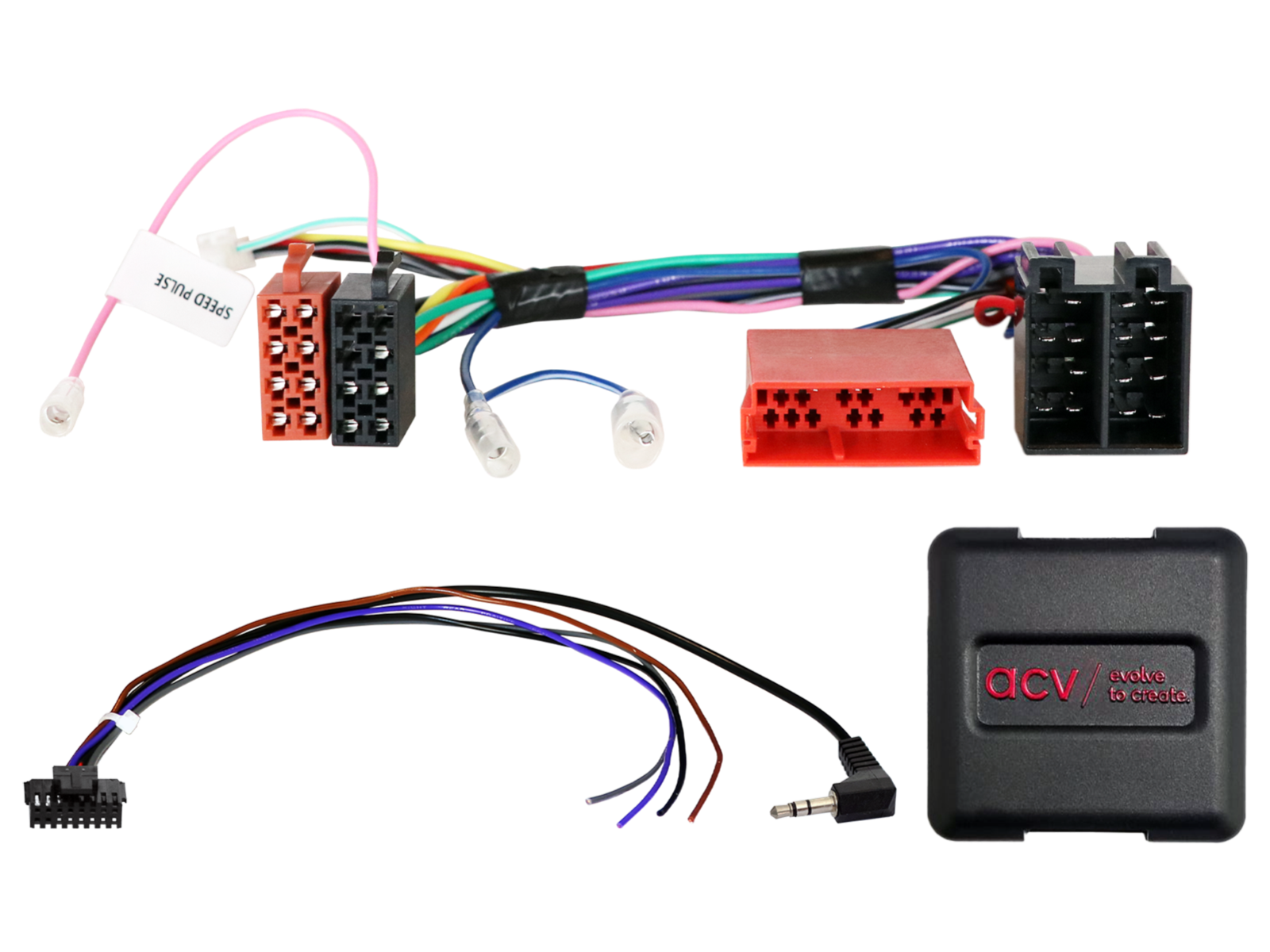

Kormánykerék-vezérlő adapter Hyundai / Kia ACV SWC 42XKI002-0-hoz

Tartsa meg az autórádió eredeti kormánykerék-vezérlési funkcióit az eredeti rádió cseréje esetén utólagos (aftermarket) egységre. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően egyes funkciók korlátozódhatnak vagy másokkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat az Ön járművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és megjelenésre is megfelelnek. Ellenőrizze, hogy az egyik felsorolt OEM autórádió volt-e eredetileg telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművekhez

Hyundai i10 [PA] (10/2008 -> 12/2010) - eredeti OEM autórádió.
Hyundai i10 [PA] (01/2011 -> 10/2013) - eredeti OEM autórádió.
Hyundai i20 [PB] (04/2009 -> 06/2012) - eredeti OEM autórádió.
Hyundai i20 [PB] (07/2012 -> 11/2014) - eredeti OEM autórádió.
Hyundai i30 [FD/FDH] (09/2007 -> 10/2010) - eredeti OEM autórádió.
Hyundai ix20 [JC] (11/2010 -> 07/2015) - eredeti OEM autórádió.
Hyundai ix20 [JC] (08/2015 -> 07/2019) - eredeti OEM autórádió.
Hyundai Santa Fe [CM] (01/2010 -> 09/2012) - eredeti OEM autórádió.
Hyundai Sonata [NF] (08/2008 -> 03/2010) - eredeti OEM autórádió.

Kia Carens [BK] (10/2006 -> 03/2013) - eredeti OEM autórádió.
Kia Cerato (2009 -> 2013) - eredeti OEM autórádió.
Kia Carnival [VQ] (06/2006 -> 12/2009) - eredeti OEM autórádió.
Kia Cee'd [ED] (10/2009 -> 03/2013) - eredeti OEM autórádió.
Kia Pro-Cee'd [ED] (10/2009 -> 06/2012) - eredeti OEM autórádió.
Kia Sorento [XM] (10/2009 -> 10/2012) - eredeti OEM autórádió.
Kia Soul [AM] (02/2009 -> 09/2011) - eredeti OEM autórádió.
Kia Soul [AM] (09/2011 -> 03/2014) - eredeti OEM autórádió.
Kia Venga [YN/YNS] (02/2010 -> 01/2015) - eredeti OEM autórádió.
Kia Venga [YN/YNS] (01/2015 -> 08/2019) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és tápellátás:

Interfész: analóg.
Csatlakozók: ISO / Mini ISO.
OEM kormányvezérlés (SWC) csatlakoztatása: 3,5 mm-es jack vagy szabad vezeték.
OEM analóg erősítővel szerelt járművekhez: aktív ISO>ISO adapter használata (cikkszám: 13-1190-50) – ha szükséges.
Kék-fehér vezeték: +12 V Amp Remote.

Beállítás:

A DIP kapcsolók beállítása az utólagos fejegység gyártójának előírásai szerint (lásd BDA).

Kompatibilitás járművekkel:

OEM hangrendszerrel (analóg) rendelkező járművek – aktív rendszerhez szükséges adapter opcionális, ha igényelt.

Fontos kiegészítő információk

Kompatibilis olyan utólagos autórádiókkal, amelyek analóg kormányvezérlő bemenettel rendelkeznek (pl. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec stb.).
Az adapter teljes aktiválásához szükséges megrendelni a csatlakozókábelt az adott autórádió márkájához.

Általános telepítési utasítások

Ellenőrzés a szerelés előtt:

Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
Áramtalanítsa és távolítsa el az eredeti rádiót (OEM HU).
Ellenőrizze az interfész összes csatlakozását, hogy helyesen vannak-e bekötve – tápfeszültség nélkül.

Csatlakoztatás és bekötési sorrend:

Állítsa be és ellenőrizze az interfész hardverkonfigurációját – tápfeszültség nélkül.
Ellenőrizze a csatlakozókábel fejegységhez történő konfigurációját – tápfeszültség nélkül.
Csatlakoztassa a kábelt a fejegységhez az utólagos készülékhez adott útmutató szerint.
Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
Kapcsolja össze az egész telepítést a járművel – a fő tápellátó csatlakozást végezze el utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy az útmutatóban megadottak szerint.
Konfigurálja az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás stb.).
Végezzen működésellenőrzést a kormányvezérlés és a járművel való kommunikáció tekintetében.

Az interfész és a fejegység kábel konfigurációjának változtatása:

Minden módosítást végezzen tápfeszültség nélkül.
A módosítás után ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a jármű rendszere meghibásodása esetén:

Szerelje vissza az eredeti OEM fejegységet.
Indítsa el az eredeti egységet.
Kezdeményezze a CAN Bus rendszer leállítását.
Ellenőrizze az interfész hardverkonfigurációját.
A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépéseket.

Bekötés vagy kábelezés módosítása esetén:

A bekötést és módosításokat csak szakszerűen képzett személyzet végezheti el.
Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
Minden módosítást a csatlakoztatás előtt méréses ellenőrzéssel és a jármű bekötési rajzával való összevetéssel kell igazolni.
A módosítások elvégzése saját felelősségre történik, a működésre vonatkozó garancia nélkül.
A módosítások saját kockázatra történnek, nincs garancia arra, hogy a jármű, a készülék vagy az interfész nem sérül.
Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
