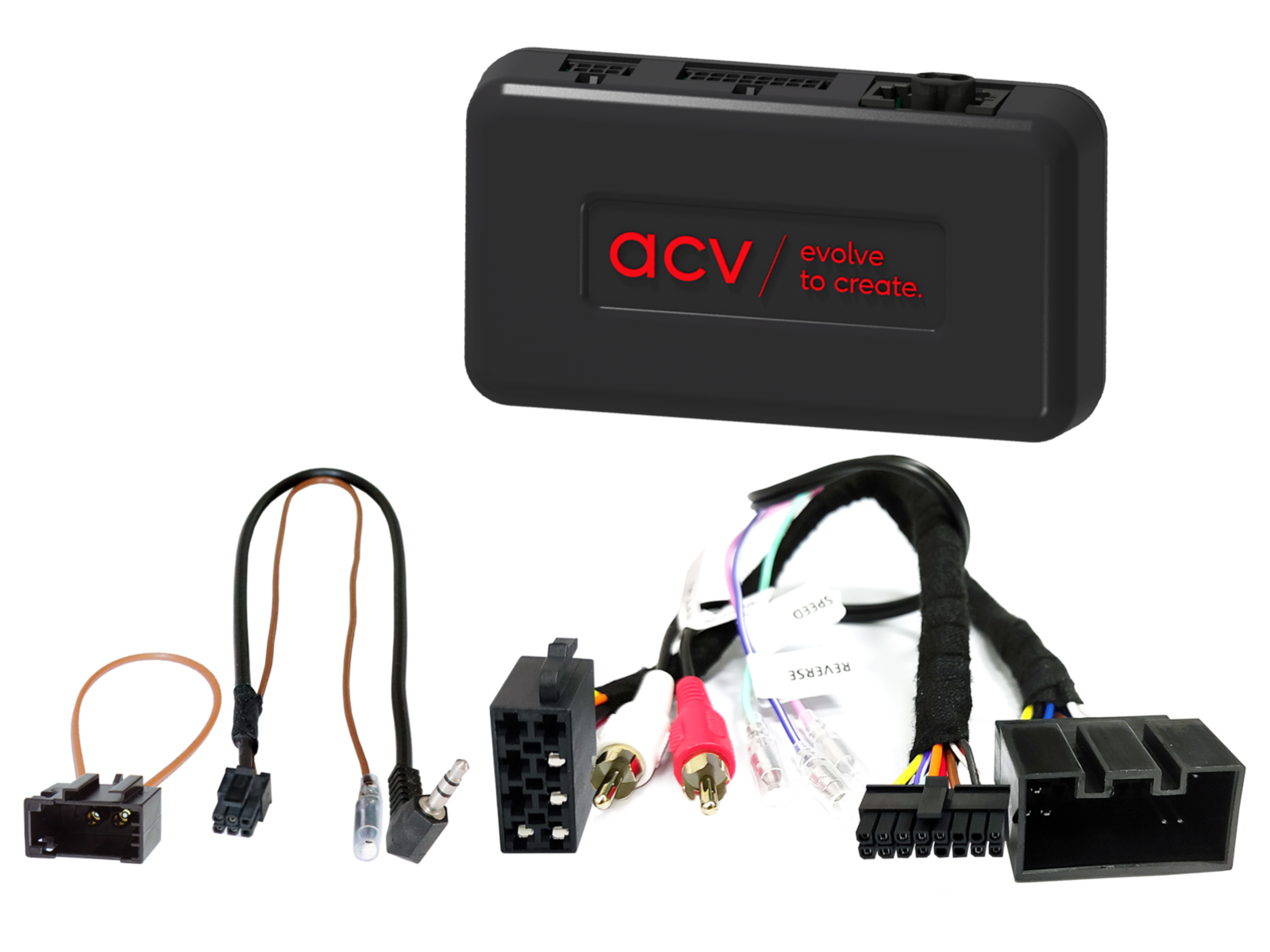

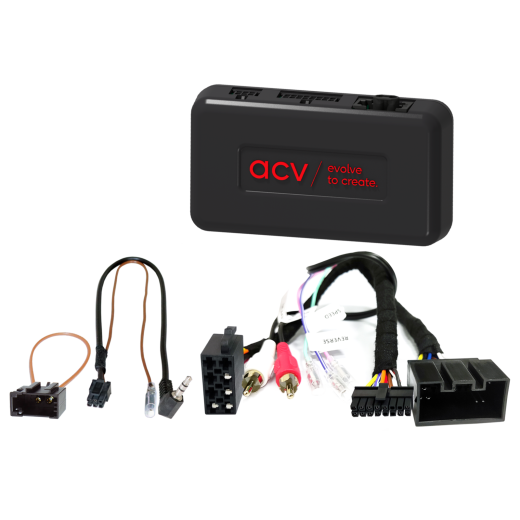

Kormánykerék gombvezérlő adapter Land Rover ACV SWC 42XLR008-0-hoz

Kormánygomb-vezérlő adapter Land Rover számára ACV SWC 42XLR008-0

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit az eredeti fejegység cseréjekor utólagos (aftermarket) egységre. A gépjármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően egyes funkciók korlátozódhatnak vagy helyettesülhetnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévőkkel, és győződjön meg róla, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek valamelyike volt-e eredetileg telepítve. A végleges beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművek

• Land Rover Range Rover III [L322/Vogue] (09/2009 -> 12/2012) - járművek Alpine OEM érintőképernyős fejegységgel, járművek OEM MOST végerősítős rendszerrel, a járműbeállítások és az idő/dátum nem támogatott, a fader funkció nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs Land Rover.
• OEM kormányvezérlés (SWC) csatlakoztatása: 3,5 mm jack vagy szabad vezeték.
• OEM erősített rendszer csatlakoztatása: RCA (dugó) piros/fehér.
• Optikai hurok: MOST (f) – összeköttetés az OEM kijelzőhöz.
• Utólagos fejegység előerősített kimenete: RCA (front pre-out) – a fader nem támogatott.

Beállítás:

• DIP kapcsolók beállítása az utólagos fejegység gyártója szerint (lásd az eszköz használati útmutatóját).

Kompatibilitás a járművekkel:

• CAN Bus-szal rendelkező járművek.
• OEM MOST végerősítős rendszerű járművek.
• Alpine OEM érintőképernyős fejegységgel szerelt járművek.
• A járműbeállítások és az idő/dátum nem támogatott.

Elérhető jelek és terhelhetőségi korlátok:

• Piros: +12 V gyújtásjel (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Lila/fehér: +12 V tolatójel.
• Rózsaszín: sebességimpulzus.
• Zöld: parkolófék GND jel.
• A kimenetek maximális terhelhetősége: 250 mA.
• 250 mA feletti fogyasztás esetén: 1 relé esetén minimum 75 Ω tekercs; 2 relé esetén minimum 150 Ω tekercsek.

Fontos kiegészítő információk

• Analóg kormányvezérlés (SWC). Újraimportált járműveknél vagy eltérő szoftververzióval rendelkező járműveknél egyes funkciók inkompatibilisek lehetnek.
• Az adapter teljes aktiválásához a konkrét autórádió-gyártóhoz illeszkedő összekötő kábel megrendelése szükséges.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) feszültségmentesen (áramtalanítva).
3. Ellenőrizze az összes interfész összeköttetést, hogy helyesen vannak-e csatlakoztatva – feszültségmentesen.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – feszültségmentesen.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója alapján.
5. Kösse össze a teljes telepítést a járművel – a fő tápvezetéket utoljára csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy az útmutatóban foglaltak szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátása stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció funkciótesztjét.

Interfész- és fejegységkábelt érintő módosítások:

• Minden módosítást feszültségmentesen végezzen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén az interfészben vagy a jármű rendszerében:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Bekötési vagy kábelezési módosítások esetén:

• A bekötéseket és módosításokat csak szakmailag képzett személyzet végezheti.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából kell ellenőrizni a csatlakoztatás előtt.
• Minden módosítást méréses ellenőrzéssel és a jármű bekötési rajzával való összehasonlítással kell igazolni a csatlakoztatás előtt.
• A módosítások saját felelősségre történnek, a működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására vonatkozó garancia nélkül.
• Előre elkészített kábelezés módosítása a termék garanciavesztéséhez vezethet.
