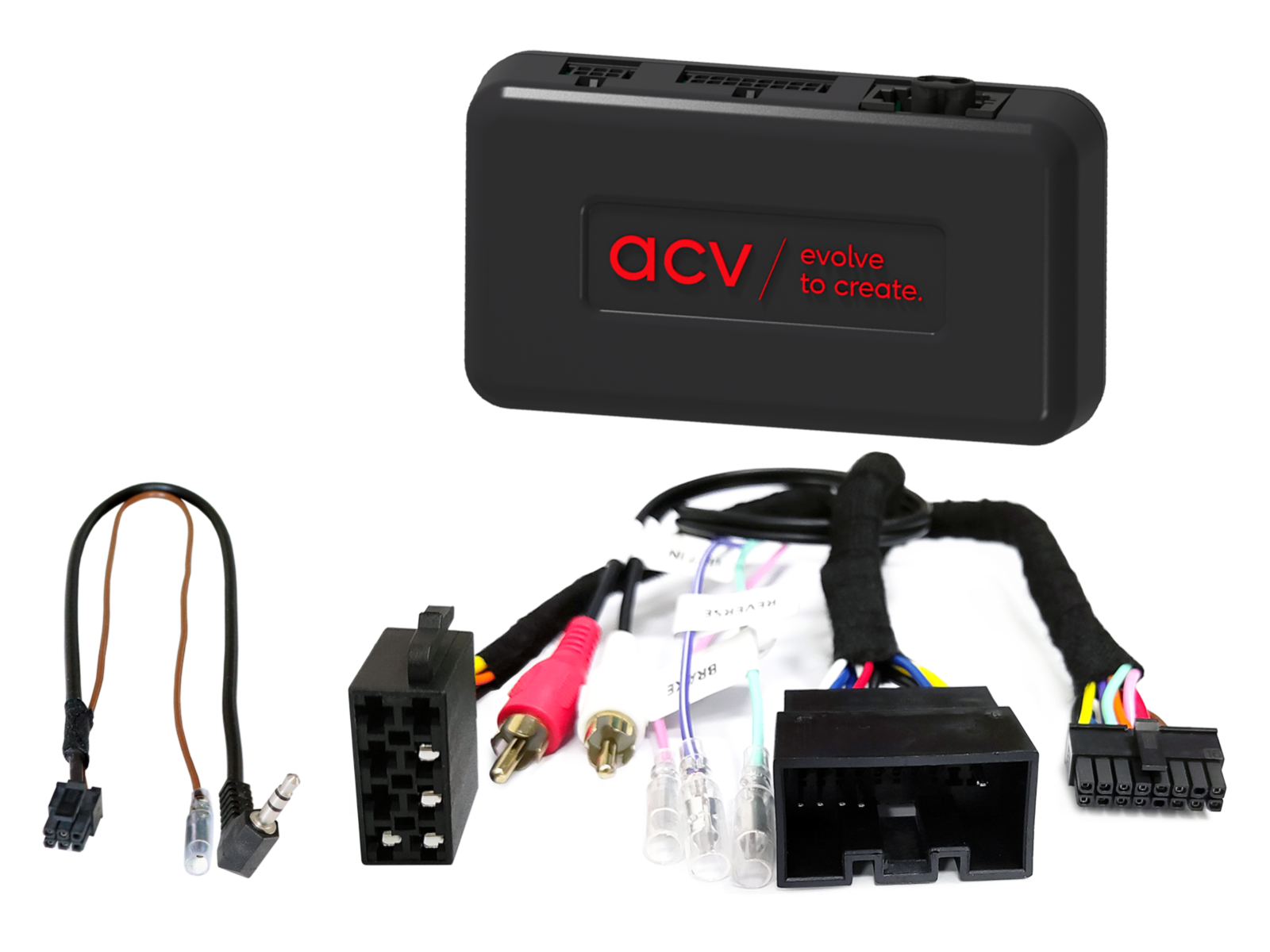

Kormánykerék gombvezérlő adapter Land Rover ACV SWC 42XLR009-0-hoz

Kormánygomb-vezérlő adapter Land Rover számára ACV SWC 42XLR009-0

Tartsa meg az eredeti kormányon található autorádió-vezérlő funkciókat, amikor a gyári fejegységet utólagos (aftermarket) készülékre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy eredetileg a felsorolt gyári (OEM) fejegységek egyike volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormánygomb-vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Land Rover Discovery III [LA] (11/2004 -> 08/2009) – CAN Bus-sal rendelkező járművek; a járműbeállítások és a dátum/idő nem támogatottak, a gyári kijelző nem támogatott, csak a Land Rover indítólogó jelenik meg; a fader funkció nem támogatott.
• Land Rover Range Rover Sport I [LS] (05/2005 -> 08/2009) – CAN Bus-sal rendelkező járművek; a járműbeállítások és a dátum/idő nem támogatottak, a gyári kijelző nem támogatott, csak a Land Rover indítólogó jelenik meg; a fader funkció nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs Land Rover csatlakozó.
• Gyári kormányvezérlés (SWC) csatlakoztatása: 3,5 mm jack vagy szabad vezeték.
• Gyári erősített hangrendszer csatlakoztatása: RCA (hím) piros/fehér – aftermarket fejegység első pre-out kimenete; a fader nem támogatott.

Beállítás:

• DIP kapcsolók beállítása az aftermarket fejegység gyártója szerint (lásd a készülék használati útmutatóját).

Kompatibilitás és korlátozások:

• CAN Bus-szal rendelkező járművek.
• A járműbeállítások és a dátum/idő beállítása nem támogatott.
• A gyári kijelző nem támogatott; csak a Land Rover indítólogó jelenik meg.

Jelek és kimenetek terhelhetősége:

• Piros: +12 V gyújtáskapcsolt táp (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Lila/fehér: +12 V tolatásjel.
• Rózsaszín: sebességimpulzus.
• Zöld: kézifék jel (GND).
• Max. kimeneti terhelhetőség: 250 mA. Nagyobb fogyasztás esetén használjon relét – 1 relé esetén a tekercs ellenállása legalább 75 Ω, 2 relé esetén a tekercsek együttes ellenállása legalább 150 Ω.

Fontos kiegészítő információk

• Analóg kormánygomb-vezérlés (SWC). Újraimportált járművekben vagy eltérő szoftverrel rendelkező járművekben előfordulhat funkcióinkompatibilitás.
• Az adapter teljes aktiválásához a konkrét fejegységmárkához illeszkedő összekötőkábelt külön meg kell rendelni.

Általános telepítési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti gyári fejegységgel.
2. Áramtalanítás mellett távolítsa el az eredeti (OEM) rádiót.
3. Ellenőrizze az interfész összeköttetéseit, hogy helyesen vannak-e csatlakoztatva – áramtalanítva.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalanítva.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanítva.
3. Csatlakoztassa a kábelt a fejegységhez az aftermarket készülék útmutatója szerint.
4. Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
5. Csatlakoztassa az egész rendszert a járműhöz – a fő tápvezetéket a végén kösse be.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban leírtak szerint.
7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás stb.).
8. Végezzen funkcióellenőrzést a kormányvezérlés és a jármű közötti kommunikáció helyességének ellenőrzésére.

Interfész- és kábelkonfiguráció módosítása:

• Minden módosítást áramtalanítás mellett végezzen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti gyári fejegységet (OEM HU).
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Bekötési vagy kábelezési módosítások esetén:

• A bekötést és módosításokat csak szakképzett személyzet végezheti.
• Minden változtatást a bekötés előtt ellenőrizni kell a gyártói jóváhagyás és a jármű garanciájának szempontjából.
• Minden módosítást mérés útján és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni a bekötés előtt.
• A módosításokat saját felelősségre végzik, a működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
