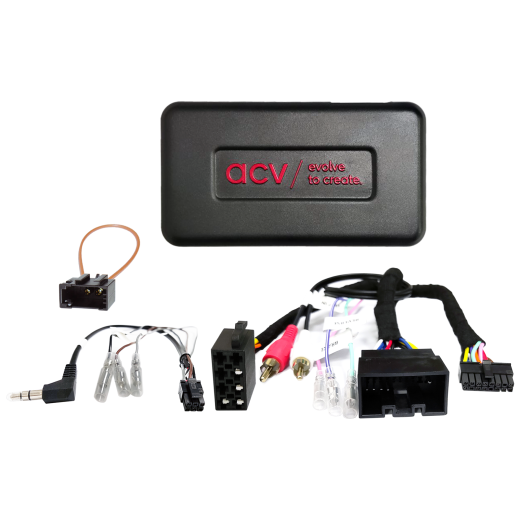

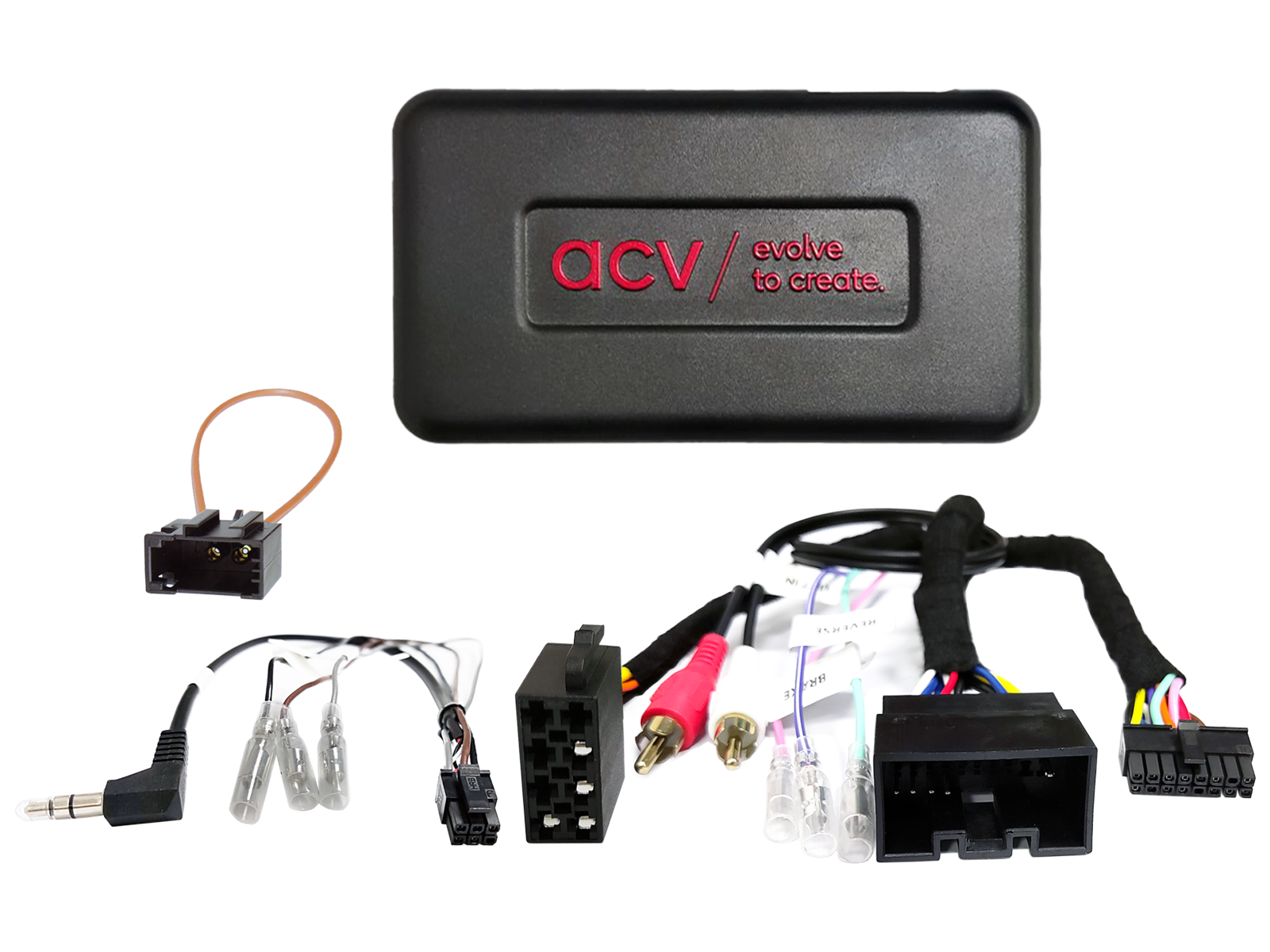

Kormánykerék gombvezérlő adapter Land Rover ACV SWC 42XLR011-0-hoz

Kormánykerék-vezérlő adapter Land Roverhez ACV SWC 42XLR011-0

Tartsa meg az eredeti kormányról történő rádióvezérlés funkcióit az eredeti rádió cseréjekor utólagos (aftermarket) fejegységre. A jármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy másokkal helyettesíthetők. Hasonlítsa össze a bemutatott kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek közül eredetileg valamelyik volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányvezérlés (SWC) helyes működését.

Alkalmas a következő járművekhez

• Land Rover Discovery IV [LA] (09/2009 -> 11/2013) - járművek OEM MOST erősített rendszerrel, a járműbeállítások és a dátum/idő nem támogatott, az OEM kijelző nem támogatott, csak a Land Rover indító logó jelenik meg, a fader funkció nem támogatott.
• Land Rover Range Rover Sport I [LS] (09/2009 -> 08/2013) - járművek OEM MOST erősített rendszerrel, a járműbeállítások és a dátum/idő nem támogatott, az OEM kijelző nem támogatott, csak a Land Rover indító logó jelenik meg, a fader funkció nem támogatott.

CAN bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs Land Rover.
• OEM kormánykerék-vezérlés (SWC) csatlakoztatása: 3,5 mm jack vagy nyitott vezeték.
• OEM erősített rendszer csatlakoztatása: RCA (apa) piros/fehér – front pre-out az utólagos fejegységről; fader nem támogatott.

Beállítások:

• A DIP kapcsolók beállítása az utólagos egység gyártója szerint (lásd az eszköz használati útmutatóját).

Kompatibilitás és korlátozások:

• CAN bus rendszert használó járművek.
• OEM MOST erősített rendszerrel szerelt járművek.
• A járműbeállítások és a dátum/idő beállítások nem támogatottak.
• Az OEM kijelző nem támogatott; csak a Land Rover induló logó jelenik meg.

Jelek és kimenetek terhelhetősége:

• Piros: +12 V gyújtásfeszültség (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Lila/fehér: +12 V tolatójelszint.
• Rózsaszín: sebességimpulzus.
• Zöld: kézifék (parkolófék) GND jel.
• A kimenetek maximális terhelhetősége: 250 mA. Magasabb áramerősség esetén használjon relét – 1 relé legalább 75 Ω tekercsellenállással, 2 relé esetén a tekercsek összellenállása legalább 150 Ω.

Fontos kiegészítő információk

• Analóg kormányvezérlés (SWC). Újraimportált járművek vagy más szoftverrel rendelkező autók esetén előfordulhat funkciók inkompatibilitása.
• Az adapter teljes aktiválásához meg kell rendelni a fejegység konkrét márkájához illő összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a járműbeállításokat az eredeti OEM fejegységgel.
2. Az eredeti rádiót (OEM HU) távolítsa el áramtalanított állapotban.
3. Ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva – áramtalanítás mellett.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és hardverkonfigurációját – áramtalanítás mellett.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanítás mellett.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápvezetéket csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban megadott utasítások szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátása stb.).
8. Végezze el a kormányvezérlés és a járművel való kommunikáció funkcionális tesztjét.

Interfész és fejegység kábelének konfigurációváltoztatása:

• Minden módosítást áramtalanított állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN bus rendszer leállítását.
• Ellenőrizze az interfész hardverkonfigurációját.
• A CAN bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Vezetékezés vagy kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személyzet végezheti.
• Minden módosítást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jótállásra gyakorolt hatás szempontjából.
• Minden módosítást csatlakoztatás előtt műszeres méréssel és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, nincs garancia arra, hogy a jármű, az eszköz vagy az interfész nem sérül.
• Az előre beépített kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
