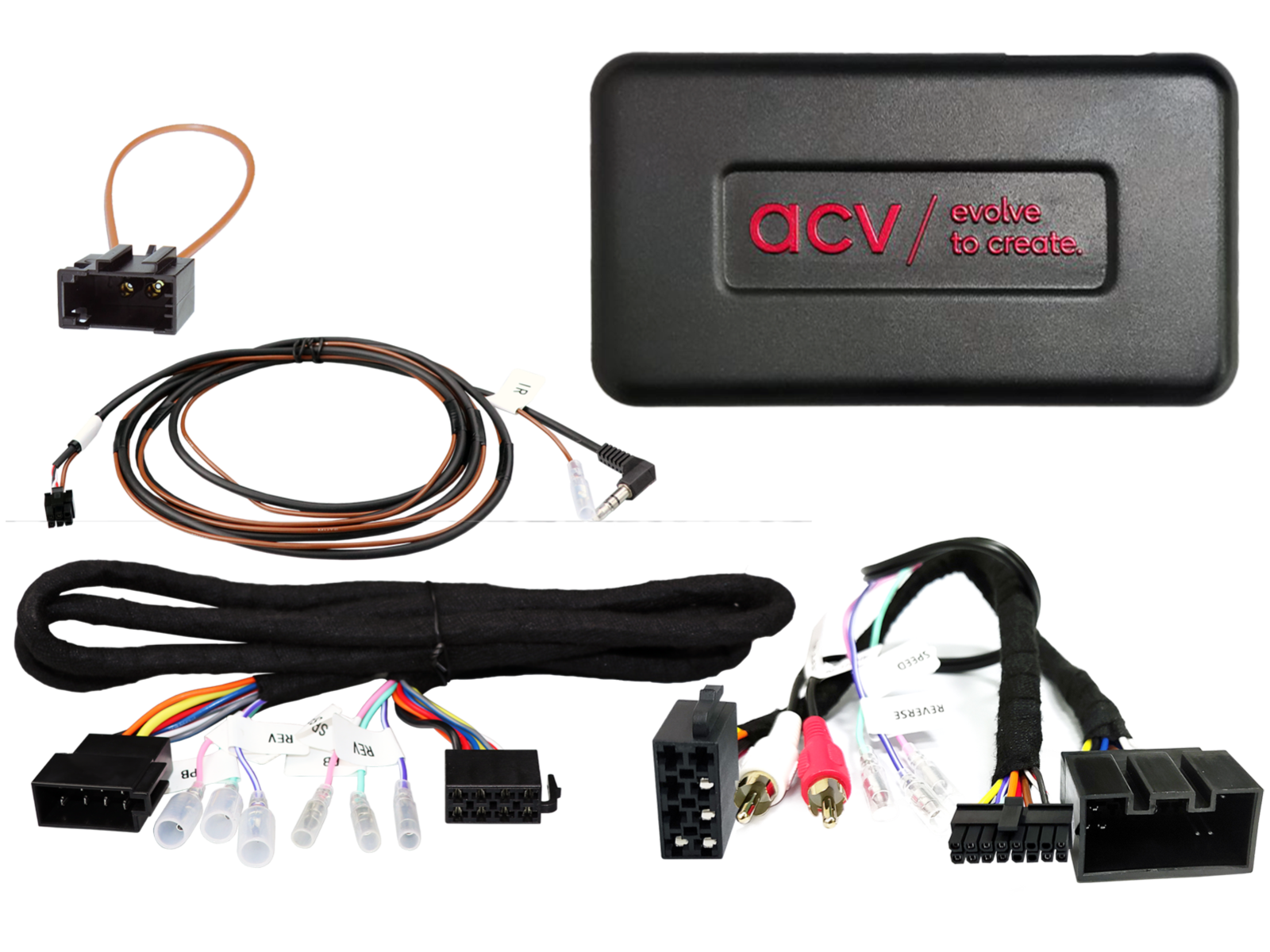

Kormánykerék gombvezérlő adapter Land Rover ACV SWC 42XLR013-0-hoz

Kormánygombok vezérlő adaptere Land Rover ACV SWC 42XLR013-0

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti fejegységet utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek közül eredetileg valamelyik telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányvezérlés (SWC) helyes működését.

Alkalmas gépjárművekhez

• Land Rover Range Rover [LM/Vogue] (09/2009 -> 12/2012) – járművek OEM MOST erősített rendszerrel, Alpine érintőképernyős fejegység nélkül; a járműbeállítások és a dátum/óra nem támogatottak, a fader funkció nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs Land Rover.
• OEM kormányvezérlés (SWC) csatlakozás: 3,5 mm jack vagy szabad vezeték.
• OEM erősített rendszer csatlakoztatása: RCA (tápcsatlakozó) piros/fehér – front pre-out az utólagos fejegységről; fader nem támogatott.
• Optikai szál hurkolás (f) MOST-gyűrű > OEM kijelző.

Beállítás:

• DIP kapcsolók beállítása az utólagos fejegység gyártója szerint (lásd a készülék használati útmutatóját).

Kompatibilitás és korlátozások:

• Járművek CAN Bus-szal.
• Járművek OEM MOST erősített rendszerrel.
• Alpine érintőképernyős fejegység nélkül.
• A járműbeállítások és a dátum/óra beállítása nem támogatott.
• Az OEM kijelző nem támogatott; csak a Land Rover indítólogó jelenik meg.

Jelzések és kimenetek terhelhetősége:

• Piros: +12 V gyújtás (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Rózsaszín: sebességimpulzus.
• Zöld: kézifékhez tartozó GND jel.
• Max. kimeneti terhelhetőség: 250 mA. Magasabb áramfelvétel esetén használjon relét – 1 relé tekercsellenállása min. 75 Ω, 2 relé esetén a tekercsek együttes ellenállása min. 150 Ω.

Fontos kiegészítő információk

• Analóg kormányvezérlés (SWC). Újraimportált vagy eltérő szoftverű járműveknél előfordulhatnak funkcióinkompatibilitások.
• Az adapter teljes aktiválásához meg kell rendelni a csatlakozó kábelt az adott autórádió márkájához.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes kormányvezérlési funkciót és a járműbeállításokat az eredeti OEM fejegységgel.
2. Áramtalanított állapotban távolítsa el az eredeti rádiót (OEM HU).
3. Áramtalanított állapotban ellenőrizze az interfészek összes csatlakozását, hogy helyesen vannak-e csatlakoztatva.

Csatlakoztatás és csatlakozási sorrend:

1. Ellenőrizze az interfész beállításait és hardver konfigurációját – áramtalanított állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanított állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati útmutatója szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápellátó csatlakozót csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban található utasítások szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosító, antennatáp és egyéb beállítások).
8. Végezze el a kormányvezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész és fejegység kábelének konfigurációváltoztatása:

• Az összes módosítást áramtalanított állapotban végezze.
• Módosítás után ismételje meg az 5–8. lépést a fenti listából.

Interfész vagy a jármű rendszerének meghibásodása esetén:

• Telepítse vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész hardveres konfigurációját.
• A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépéseket.

Kábelezés vagy vezetékek módosítása esetén:

• Csatlakozásokat és módosításokat csak szakmailag képzett személyzet végezhet.
• Az összes módosítást a gyártó engedélye vagy a járműgarancia szempontjából ellenőrizni kell, mielőtt csatlakoztatják.
• Minden módosítást mérés útján és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni a csatlakoztatás előtt.
• A módosításokat saját felelősségére végzi, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Előre módosított kábelezés alkalmazása a termék garanciavesztéséhez vezethet.
