Kormánykerék gombvezérlő adapter Lexus / Toyota ACV SWC 42XTY001-0-hoz

Legyen Ön az első, aki értékeli a terméket
kormánykerék adapter Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08), IS (XE2) (11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13), Toyota 4Runner (2002->2009), Auris (E150) (07/07->03/10), Avanza (2003->2011), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11), Camry (2007->2011), Celica (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (2006->2016), FJ Cruiser (2001->2007), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11), Innova (2006->2015), Landcruiser (J12) (01/03->01/09), Matrix (2003->2014), MR2 (W3) (04/00->03/03), Prado (2003->2009), Previa (2006->2019), Prius ZVW30/ZVW35 (XW3) (06/09->04/12), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10), Yaris (XP9) (01/06->01/09, 01/09->10/11) a Vios (2003->2007)
További információ a termékről
20.480 Ft
Katalógusszám: 42XTY001-0
1 - 4 hétElérhetőség figyelése
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.

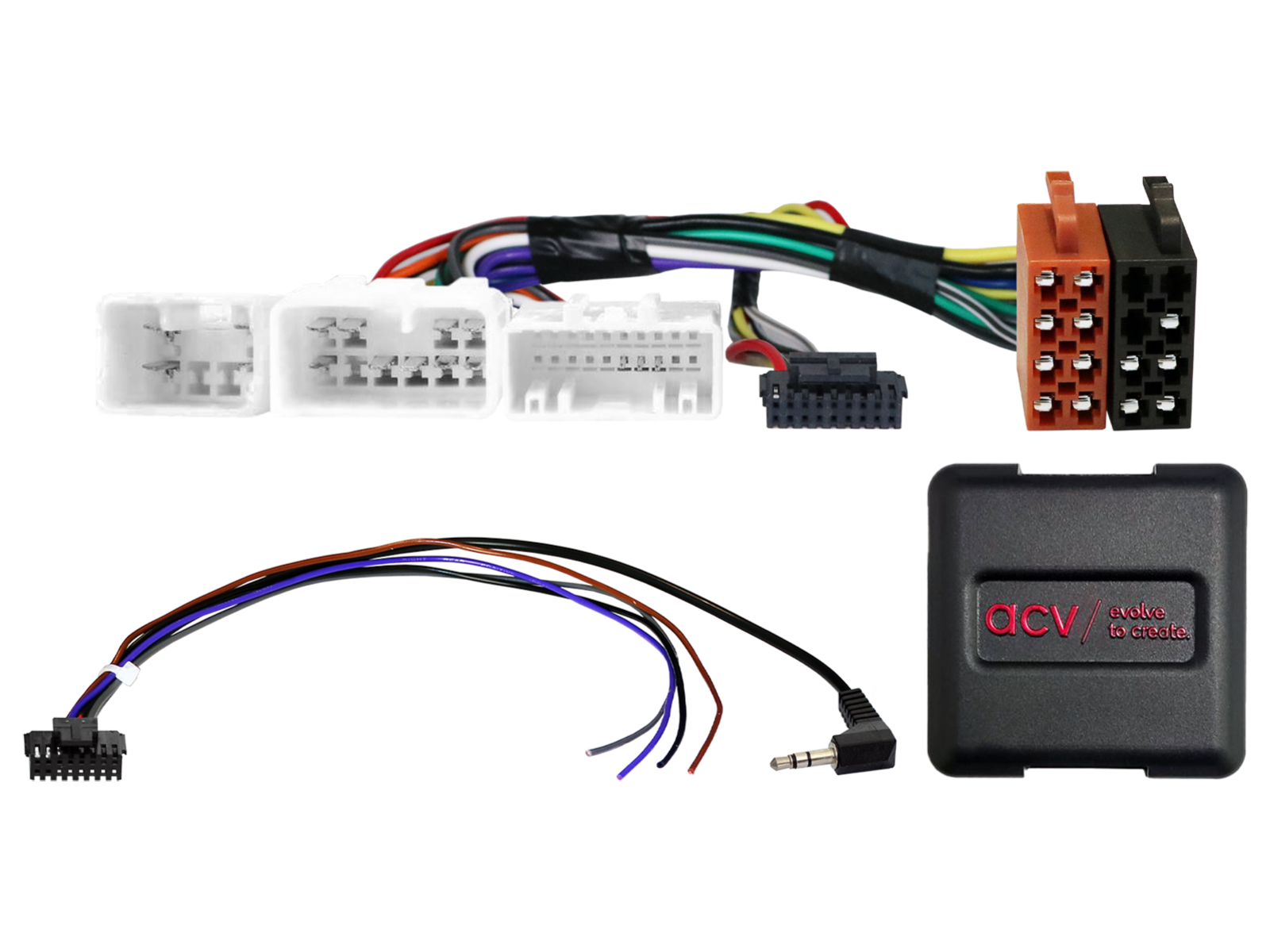

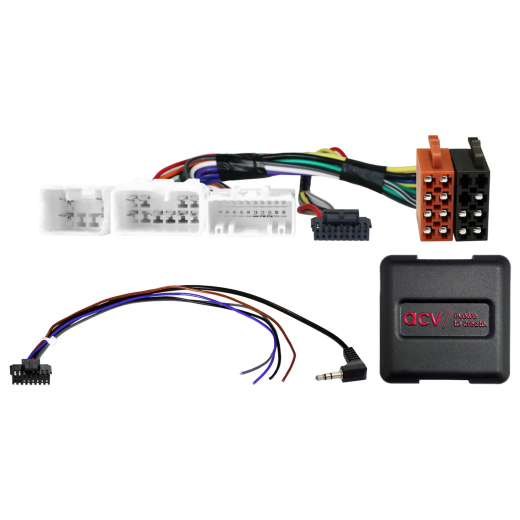

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV SWC 42XTY001-0-hoz

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV SWC 42XTY001-0-hoz

Őrizze meg az autórádió kormánygombokkal történő eredeti vezérlését, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az említett OEM autórádiók közül valamelyik volt-e eredetileg telepítve. A végső felszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

                  • Lexus IS (XE1) (10/2001 -> 11/2005) - eredeti OEM fejegység.
                  • Lexus IS (XE2) (12/2005 -> 11/2008) - eredeti OEM fejegység.
                  • Lexus IS Cabriolet (XE2) (07/2009 -> 11/2010) - eredeti OEM fejegység.
                  • Lexus IS (XE2) (11/2008 -> 11/2010) - eredeti OEM fejegység.
                  • Lexus IS Cabriolet (XE2) (11/2010 -> 10/2013) - eredeti OEM fejegység.
                  • Toyota 4Runner (2002 -> 2009) - eredeti OEM fejegység.
                  • Toyota Auris (E150) (07/2007 -> 03/2010) - eredeti OEM fejegység.
                  • Toyota Avanza (2003 -> 2011) - eredeti OEM fejegység.
                  • Toyota Avensis (T25) (01/2003 -> 06/2006) - eredeti OEM fejegység.
                  • Toyota Avensis (T25) (06/2006 -> 01/2009) - eredeti OEM fejegység.
                  • Toyota Avensis (T27) (01/2009 -> 12/2011) - eredeti OEM fejegység.
                  • Toyota Camry (2007 -> 2011) - eredeti OEM fejegység.
                  • Toyota Celica (T23) (10/1999 -> 01/2006) - eredeti OEM fejegység.
                  • Toyota Corolla (E120) (01/2002 -> 07/2004) - eredeti OEM fejegység.
                  • Toyota Corolla (E120) (07/2004 -> 02/2007) - eredeti OEM fejegység.
                  • Toyota Corolla Verso (R1) (05/2004 -> 06/2007) - eredeti OEM fejegység.
                  • Toyota Corolla Verso (R1) (07/2007 -> 04/2009) - eredeti OEM fejegység.
                  • Toyota Estima (2006 -> 2016) - eredeti OEM fejegység.
                  • Toyota FJ Cruiser (2001 -> 2007) - eredeti OEM fejegység.
                  • Toyota Hiace (H1) (11/2006 -> 10/2010) - eredeti OEM fejegység.
                  • Toyota Hilux (N25) (10/2005 -> 11/2008) - eredeti OEM fejegység.
                  • Toyota Hilux (N25) (11/2008 -> 12/2011) - eredeti OEM fejegység.
                  • Toyota Innova (2006 -> 2015) - eredeti OEM fejegység.
                  • Toyota Landcruiser (J12) (01/2003 -> 01/2009) - eredeti OEM fejegység.
                  • Toyota Matrix (2003 -> 2014) - eredeti OEM fejegység.
                  • Toyota MR2 (W3) (04/2000 -> 03/2003) - eredeti OEM fejegység.
                  • Toyota Prado (2003 -> 2009) - eredeti OEM fejegység.
                  • Toyota Previa (2006 -> 2019) - eredeti OEM fejegység.
                  • Toyota Prius (ZVW30/ZVW35/XW3) (06/2009 -> 04/2012) - eredeti OEM fejegység.
                  • Toyota RAV4 (XA2) (10/2000 -> 12/2003) - eredeti OEM fejegység.
                  • Toyota RAV4 (XA2) (12/2003 -> 01/2006) - eredeti OEM fejegység.
                  • Toyota RAV4 (XA3) (03/2006 -> 04/2009) - eredeti OEM fejegység.
                  • Toyota RAV4 (XA3) (04/2009 -> 05/2010) - eredeti OEM fejegység.
                  • Toyota Yaris (XP9) (01/2006 -> 01/2009) - eredeti OEM fejegység.
                  • Toyota Yaris (XP9) (01/2009 -> 10/2011) - eredeti OEM fejegység.
                  • Toyota Vios (2003 -> 2007) - eredeti OEM fejegység.

                  CAN Bus információk

                  Csatlakozók és tápellátás:

                  • Csatlakozók: Toyota 10 Pin / 6 Pin / 20 Pin.
                  • OEM kormányvezérlés csatlakozás: 3,5 mm jack vagy szabad vezeték a fejegység SWC bemenetére.
                  • 18 Pin CN700 LAN csatlakozóval rendelkező járművek esetén: a kormányvezérlés a 8 Pin CN800 csatlakozón található (Pin 6: SWC GND, Pin 7: SWC1, Pin 8: SWC2) – csatlakoztatás előtt mérés szükséges.

                  Beállítás:

                  • A DIP kapcsolók beállítása az aftermarket egység gyártója szerint (lásd BDA).

                  Jármű kompatibilitás:

                  • Járművek Matsushita / Fujitsu Ten OEM egységekkel.
                  • Járművek JBL / JBL Synthesis / Mark Levinson OEM erősítő nélkül.
                  • Járművek 18 Pin CN700 LAN csatlakozó nélkül (ellenkező esetben lásd fent).

                  Speciális esetek és figyelmeztetések:

                  • A modellév határán gyártott járművekhez 20 Pin + 28 Pin kábelköteg szükséges (cikkszám: 42xty00c).
                  • Reimportált vagy eltérő szoftververziójú járművek esetén korlátozott működés lehetséges.

                  Fontos kiegészítő információk

                  • Kompatibilis analóg kormányvezérlés bemenettel rendelkező aftermarket autórádiókkal.
                  • Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

                  Általános beszerelési útmutató

                  Ellenőrzés beszerelés előtt:

                  1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
                  2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
                  3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

                  Csatlakoztatás és bekötési sorrend:

                  1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
                  2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
                  3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
                  4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
                  5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
                  6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
                  7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
                  8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

                  Konfiguráció módosítása:

                  • Minden módosítást feszültségmentes állapotban végezzen.
                  • A módosítás után ismételje meg a fenti 5–8. lépéseket.

                  Hiba esetén:

                  • Telepítse vissza az eredeti OEM HU-t.
                  • Indítsa el az eredeti egységet.
                  • Indítsa el a CAN Bus rendszer kikapcsolását.
                  • Ellenőrizze az interfész HW konfigurációját.
                  • A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

                  Kábelezés módosítása esetén:

                  • A bekötést és módosításokat csak szakképzett személy végezheti.
                  • Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
                  • Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
                  • A módosításokat saját felelősségre végzi, működési garancia nélkül.
                  • A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
                  • Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
                  Katalógusszám42XTY001-0
                  MárkaACV
                  HivatkozásokHivatalos weboldal
