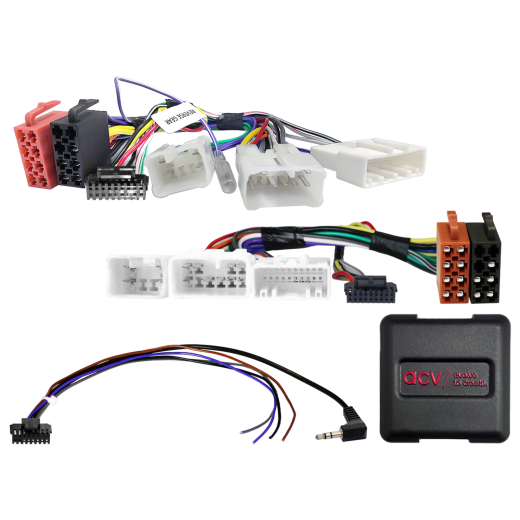

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV SWC 42XTY00C-0-hoz

Legyen Ön az első, aki értékeli a terméket
kormánykerék adapter Lexus IS (XE1) (10/01->11/05), IS (XE2) (12/05->11/08, 11/08->11/10), IS Cabriolet (XE2) (07/09->11/10, 11/10->10/13) a Toyota 4Runner (2002->2009), Auris (E150) (07/07->03/10, 03/10->01/13), Avanza (2003->2011), Avensis (T25) (01/03->06/06, 06/06->01/09), Avensis (T27) (01/09->12/11, 01/12->06/15), Camry (2007->2011), Celica (T23) (10/99->01/06), Corolla (E120) (01/02->07/04, 07/04->02/07), Corolla (E170) (04/14->12/16), Corolla Verso (R1) (05/04->06/07, 07/07->04/09), Estima (2006->2016), FJ Cruiser (2001->2007), Fortuner (2011->2015), Hiace (H1) (11/06->10/10), Hilux (N25) (10/05->11/08, 11/08->12/11, 12/11->08/16), Hilux (AN1P) (11/16->09/20, 10/20->2025), Innova (2006->2011, 2011->2015), Landcruiser (J12) (01/03->01/09), Matrix (2003->2014), MR2 (W3) (04/00->03/03), Prado (2003->2009), Previa (2006->2019), Prius ZVW30/ZVW35 (XW3) (06/09->04/12, 04/12->02/16), Prius+ (XW3/XW4) (06/12->01/15), RAV4 (XA2) (10/00->12/03, 12/03->01/06), RAV4 (XA3) (03/06->04/09, 04/09->05/10, 05/10->02/13), RAV4 (XA3/XA4) (04/13->01/16, 01/16->12/18), Verso (AR2) (04/09->01/13, 04/13->06/18), Verso-S (XP12) (03/11->07/14, 07/14->12/15), Vios (2003->2007), Yaris (XP9) (01/06->01/09, 01/09->10/11), Yaris (XP13) (11/11->08/14, 09/14->03/17, 04/17->08/20) a Yaris (XP150) (2013->2023)
További információ a termékről
23.650 Ft
Katalógusszám: 42XTY00C-0
1 - 4 hétElérhetőség figyelése
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.
Kormánykerék gombvezérlő adapter Lexus / Toyota ACV SWC 42XTY00C-0-hoz

Kormánykerék gombvezérlő adapter Lexus / Toyota ACV SWC 42XTY00C-0-hoz

Őrizze meg az autórádió kormánygombokkal történő eredeti vezérlését, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az említett OEM autórádiók közül valamelyik volt-e eredetileg telepítve. A végső felszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

                • Lexus IS (XE1) (10/2001 -> 11/2005) - eredeti (OEM) fejegység.
                • Lexus IS (XE2) (12/2005 -> 11/2008) - eredeti (OEM) fejegység.
                • Lexus IS Cabriolet (XE2) (07/2009 -> 11/2010) - eredeti (OEM) fejegység.
                • Lexus IS (XE2) (11/2008 -> 11/2010) - eredeti (OEM) fejegység.
                • Lexus IS Cabriolet (XE2) (11/2010 -> 10/2013) - eredeti (OEM) fejegység.
                • Toyota 4Runner (2002 -> 2009) - eredeti (OEM) fejegység.
                • Toyota Auris (E150) (07/2007 -> 03/2010) - eredeti (OEM) fejegység.
                • Toyota Auris (E150) (03/2010 -> 01/2013) - eredeti (OEM) fejegység.
                • Toyota Avanza (2003 -> 2011) - eredeti (OEM) fejegység.
                • Toyota Avensis (T25) (01/2003 -> 06/2006) - eredeti (OEM) fejegység.
                • Toyota Avensis (T25) (06/2006 -> 01/2009) - eredeti (OEM) fejegység.
                • Toyota Avensis (T27) (01/2009 -> 12/2011) - eredeti (OEM) fejegység.
                • Toyota Avensis (T27) (01/2012 -> 06/2015) - eredeti (OEM) fejegység.
                • Toyota Camry (2007 -> 2011) - eredeti (OEM) fejegység.
                • Toyota Celica (T23) (10/1999 -> 01/2006) - eredeti (OEM) fejegység.
                • Toyota Corolla (E120) (01/2002 -> 07/2004) - eredeti (OEM) fejegység.
                • Toyota Corolla (E120) (07/2004 -> 02/2007) - eredeti (OEM) fejegység.
                • Toyota Corolla (E170) (04/2014 -> 12/2016) - eredeti (OEM) fejegység.
                • Toyota Corolla Verso (R1) (05/2004 -> 06/2007) - eredeti (OEM) fejegység.
                • Toyota Corolla Verso (R1) (07/2007 -> 04/2009) - eredeti (OEM) fejegység.
                • Toyota Estima (2006 -> 2016) - eredeti (OEM) fejegység.
                • Toyota FJ Cruiser (2001 -> 2007) - eredeti (OEM) fejegység.
                • Toyota Fortuner (2011 -> 2015) - eredeti (OEM) fejegység.
                • Toyota Hiace (H1) (11/2006 -> 10/2010) - eredeti (OEM) fejegység.
                • Toyota Hilux (N25) (10/2005 -> 11/2008) - eredeti (OEM) fejegység.
                • Toyota Hilux (N25) (11/2008 -> 12/2011) - eredeti (OEM) fejegység.
                • Toyota Hilux (N25) (12/2011 -> 08/2016) - eredeti (OEM) fejegység.
                • Toyota Hilux (AN1P) (11/2016 -> 09/2020) - eredeti (OEM) fejegység.
                • Toyota Hilux (AN1P) (10/2020 -> 2025) - eredeti (OEM) fejegység.
                • Toyota Innova (2006 -> 2011) - eredeti (OEM) fejegység.
                • Toyota Innova (2011 -> 2015) - eredeti (OEM) fejegység.
                • Toyota Landcruiser (J12) (01/2003 -> 01/2009) - eredeti (OEM) fejegység.
                • Toyota Matrix (2003 -> 2014) - eredeti (OEM) fejegység.
                • Toyota MR2 (W3) (04/2000 -> 03/2003) - eredeti (OEM) fejegység.
                • Toyota Prado (2003 -> 2009) - eredeti (OEM) fejegység.
                • Toyota Previa (2006 -> 2019) - eredeti (OEM) fejegység.
                • Toyota Prius (ZVW30/ZVW35) (06/2009 -> 04/2012) - eredeti (OEM) fejegység.
                • Toyota Prius (ZVW30/ZVW35) (04/2012 -> 02/2016) - eredeti (OEM) fejegység.
                • Toyota Prius+ (XW3/XW4) (06/2012 -> 01/2015) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA2) (10/2000 -> 12/2003) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA2) (12/2003 -> 01/2006) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA3) (03/2006 -> 04/2009) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA3) (04/2009 -> 05/2010) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA3) (05/2010 -> 02/2013) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA3/XA4) (04/2013 -> 01/2016) - eredeti (OEM) fejegység.
                • Toyota RAV4 (XA3/XA4) (01/2016 -> 12/2018) - eredeti (OEM) fejegység.
                • Toyota Verso (AR2) (04/2009 -> 01/2013) - eredeti (OEM) fejegység.
                • Toyota Verso (AR2) (04/2013 -> 06/2018) - eredeti (OEM) fejegység.
                • Toyota Verso-S (XP12) (03/2011 -> 07/2014) - eredeti (OEM) fejegység.
                • Toyota Verso-S (XP12) (07/2014 -> 12/2015) - eredeti (OEM) fejegység.
                • Toyota Vios (2003 -> 2007) - eredeti (OEM) fejegység.
                • Toyota Yaris (XP9) (01/2006 -> 01/2009) - eredeti (OEM) fejegység.
                • Toyota Yaris (XP9) (01/2009 -> 10/2011) - eredeti (OEM) fejegység.
                • Toyota Yaris (XP13) (11/2011 -> 08/2014) - eredeti (OEM) fejegység.
                • Toyota Yaris (XP13) (09/2014 -> 03/2017) - eredeti (OEM) fejegység.
                • Toyota Yaris (XP13) (04/2017 -> 08/2020) - eredeti (OEM) fejegység.
                • Toyota Yaris (XP150) (2013 -> 2023) - eredeti (OEM) fejegység.

                CAN Bus információk

                Csatlakozók és tápellátás:

                • Csatlakozók: 10 Pin / 6 Pin / 20 Pin vagy 28 Pin Toyota.
                • OEM kormányvezérlés csatlakozás: 3,5 mm jack vagy szabad vezeték a fejegység SWC bemenetére.
                • Kompatibilis OEM tolatókamerával (változattól függően).

                Beállítás:

                • A DIP kapcsolók beállítása az aftermarket egység gyártója szerint (lásd BDA).

                Jármű kompatibilitás:

                • Járművek JBL / JBL Synthesis / Mark Levinson OEM erősítő nélkül.
                • Járművek OEM 360° kamerarendszer nélkül.

                Speciális esetek és figyelmeztetések:

                • 18 Pin CN700 LAN csatlakozóval rendelkező járművek esetén ellenőrizni kell az SWC jelek bekötését a 8 Pin CN800 csatlakozón.
                • Pin 6: SWC GND, Pin 7: SWC1, Pin 8: SWC2.

                Fontos kiegészítő információk

                • Kompatibilis analóg kormányvezérlés bemenettel rendelkező aftermarket autórádiókkal.
                • Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

                Általános beszerelési útmutató

                Ellenőrzés beszerelés előtt:

                1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
                2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
                3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

                Csatlakoztatás és bekötési sorrend:

                1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
                2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
                3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
                4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
                5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
                6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
                7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
                8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

                Konfiguráció módosítása:

                • Minden módosítást feszültségmentes állapotban végezzen.
                • A módosítás után ismételje meg a fenti 5–8. lépéseket.

                Hiba esetén:

                • Telepítse vissza az eredeti OEM HU-t.
                • Indítsa el az eredeti egységet.
                • Indítsa el a CAN Bus rendszer kikapcsolását.
                • Ellenőrizze az interfész HW konfigurációját.
                • A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

                Kábelezés módosítása esetén:

                • A bekötést és módosításokat csak szakképzett személy végezheti.
                • Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
                • Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
                • A módosításokat saját felelősségre végzi, működési garancia nélkül.
                • A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
                • Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
                Katalógusszám42XTY00C-0
                MárkaACV
                HivatkozásokHivatalos weboldal
