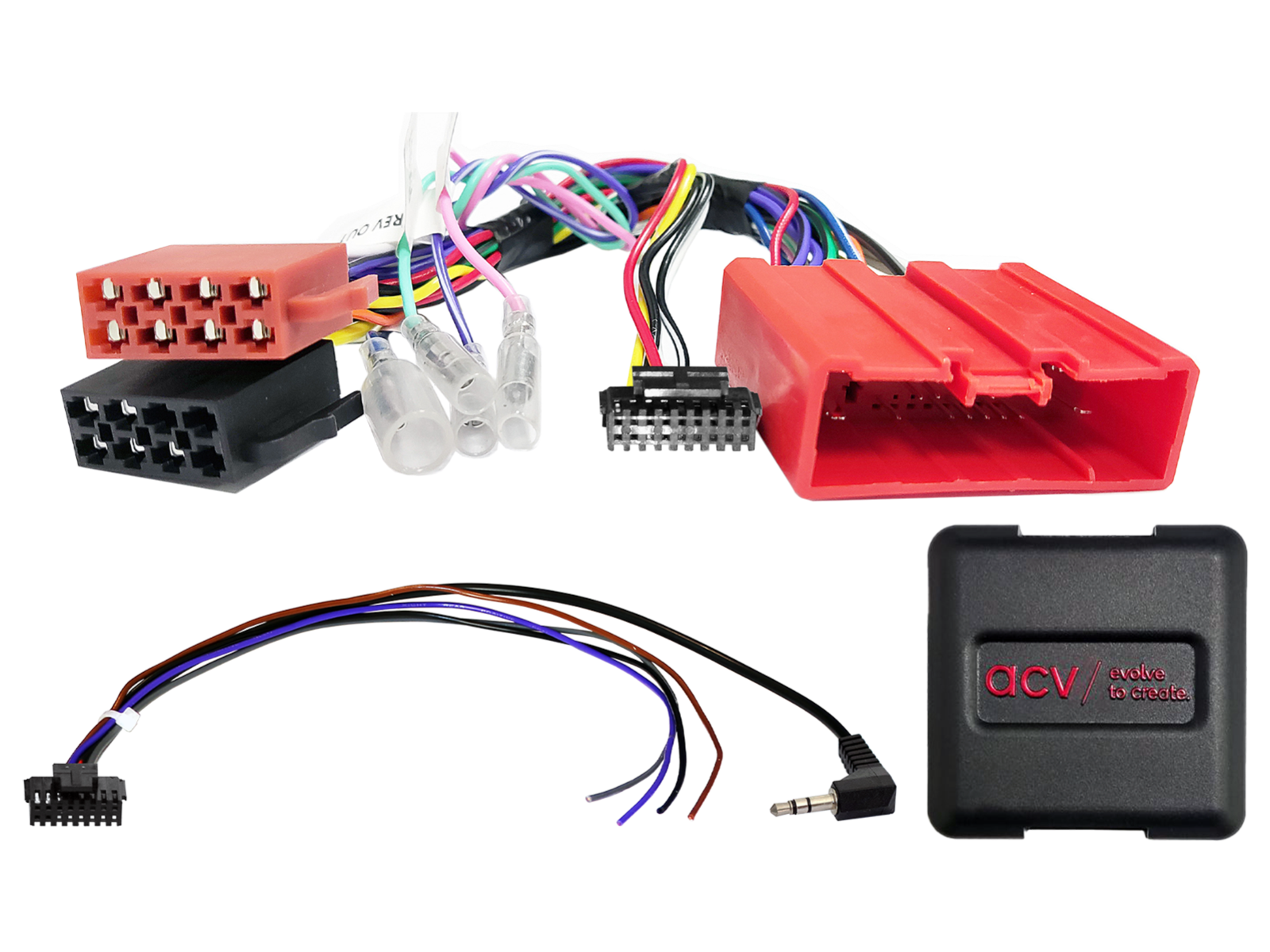

Kormánykerék gombvezérlő adapter Mazda ACV SWC 42XMZ002-0-hoz

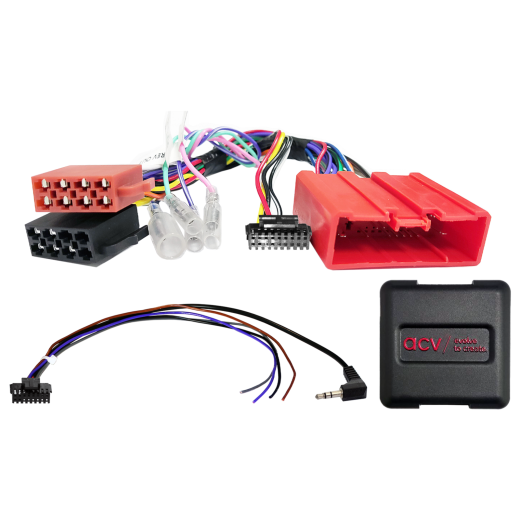

Kormánykerék gombvezérlő adapter Mazda ACV SWC 42XMZ002-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Mazda 2 (DY) (04/2003 -> 10/2007)
• Mazda 2 (DE) (10/2007 -> 05/2015) Panasonic OEM fejegységgel rendelkező járművek
• Mazda 3 (BK) (01/2004 -> 03/2009)
• Mazda 3 (BL) (05/2009 -> 09/2013)
• Mazda 5 (CR) (06/2005 -> 10/2010) Panasonic OEM fejegységgel rendelkező járművek
• Mazda 5 (CW) (10/2010 -> 08/2015) Panasonic OEM fejegységgel rendelkező járművek
• Mazda 6 (GG/GY) (06/2002 -> 02/2008)
• Mazda 6 (GJ) (02/2013 -> 02/2015)
• Mazda 626 (GF/GW) (06/1997 -> 07/2002)
• Mazda B-Serie II Pickup (07/1999 -> 11/2006)
• Mazda BT-50 (01/2007 -> 07/2012)
• Mazda CX-5 (GH) (04/2012 -> 02/2015)
• Mazda CX-7 (ER) (10/2007 -> 09/2009)
• Mazda CX-7 (ER) (10/2009 -> 09/2013)
• Mazda Demio (DW) (08/1998 -> 08/2003)
• Mazda MPV (LW) (12/2000 -> 11/2005)
• Mazda MX-5 (NB) (04/1998 -> 08/2005) Panasonic OEM fejegységgel rendelkező járművek
• Mazda MX-5 (NC) (10/2005 -> 02/2009) Panasonic OEM fejegységgel rendelkező járművek
• Mazda MX-5 (NC) (02/2009 -> 07/2015) Panasonic OEM fejegységgel rendelkező járművek
• Mazda Premacy (CP) (06/1999 -> 05/2005)
• Mazda RX-8 (SE) (04/2003 -> 10/2010)
• Mazda Tribute (EP) (09/2000 -> 11/2005)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 24 Pin Mazda.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
• Kék / fehér vezeték: +12 V erősítő vezérlés (amp remote).

Kompatibilitás:

• Járművek BOSE OEM erősítőrendszerrel / anélkül – BOSE OEM erősítővel rendelkező járművekhez használja a következő adaptert: 13-1190-50.
• CAN Bus rendszerrel rendelkező járművek esetén a fader beállítás nem támogatott.
• A hőmérséklet kijelzés nem támogatott.
• A dátum és idő beállítása nem támogatott.

Fontos kiegészítő információk

• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
