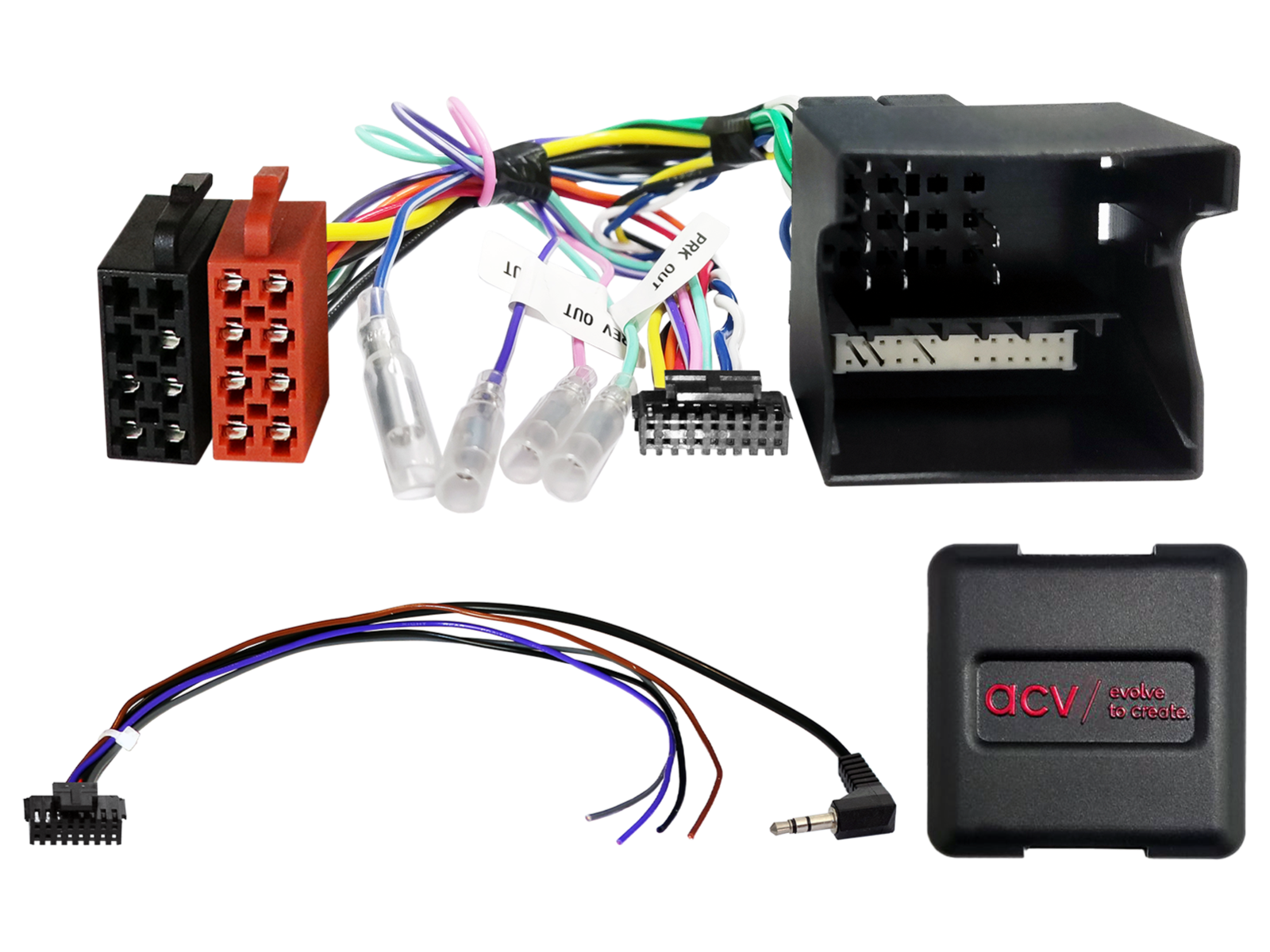

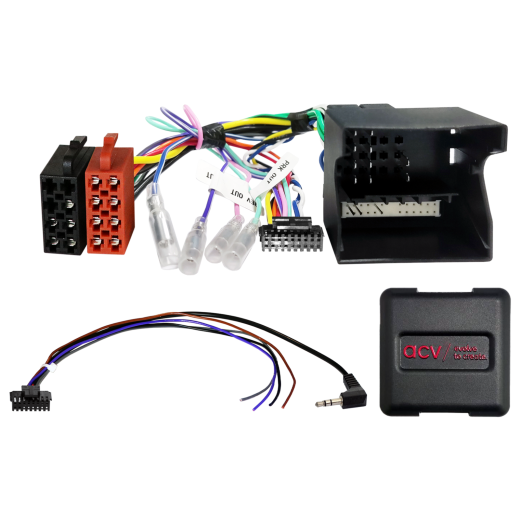

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42XMC004-0-hoz

Kormánykerék-gombvezérlő adapter Mercedeshez ACV

Tartsa meg a rádió eredeti kormánykerék-vezérlő funkcióit, amikor az eredeti fejegységet utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a csatlakozóvezetékezés látható csatlakozóit a járművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek közül valamelyik eredetileg telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormánykerék-vezérlés (SWC) helyes működését.

Alkalmas autók

• Mercedes CLS-osztály (W219) (10/2004 → 06/2008)
• Mercedes E-osztály (S211/W211) (03/2002 → 02/2008) – az elektromos tárolófunkció nem támogatott
• Mercedes SLK-osztály (R171) (03/2004 → 03/2008)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 tűs Quadlock MB2 Mercedes.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.

Kompatibilitás és korlátozások:

• Járművek 2-DIN Audio 20 OEM fejegységgel.
• Járművek, amelyekben nincs 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 OEM navigáció.
• Járművek Audio Gateway nélkül.
• Járművek OEM Harman Kardon erősítőrendszer nélkül.
• Járművek Audio Gateway-vel – Audio Gateway > ISO hosszabbító kábel elérhető 2,5 m vagy 6,5 m hosszban.
• SWC Mercedes különböző kivitelekben: ISO / 10 tűs ISO / Mini ISO.
• Harman Kardon OEM rendszerrel szerelt járművek esetén: Audio 20 OEM fejegység – aktív Mercedes Audiogateway MOST > RCA átalakító szükséges.
• Audio 50 APS Comand NTG2 / NTG2.5 OEM navigációval szerelt járművek – SWC Mercedes CLS/E/SLK Harman Kardon multilead erősítő MOST csatolással; az időbeállítás nem támogatott – ajánlott, ha lehetséges, átkódolni Audio 20 OEM fejegységre.

Jelzések és kimenetek terhelhetősége:

• Piros: +12 V gyújtás (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Lila/fehér: +12 V tolatásjel.
• Rózsaszín: sebességimpulzus (speed pulse).
• Zöld: GND kézifék jel.
• A kimenetek teljes maximális terhelhetősége: 250 mA. Nagyobb áramerősség esetén használjon relét – 1 relé esetén a tekercs ellenállása min. 75 Ω; 2 relé esetén a tekercsek egyenkénti ellenállása min. 150 Ω.

Fontos kiegészítő információk

• A kormánykerék-vezérlés (SWC) CAN Bus-on keresztül működik. Újraimportált járművekben vagy eltérő szoftverrel rendelkező járművekben előfordulhatnak funkcionális inkompatibilitások.
• A teljes adapteraktiváláshoz külön megrendelendő a konkrét rádió márkájához illeszkedő összekötő kábel.

Általános telepítési útmutató

Ellenőrzés szerelés előtt:

1. Ellenőrizze a kormánykerék-vezérlés és a jármű beállításainak minden funkcióját az eredeti OEM fejegységgel.
2. Az eredeti fejegységet (OEM HU) áramtalanítás mellett távolítsa el.
3. Ellenőrizze az interfész összes összeköttetését, hogy helyesen vannak-e csatlakoztatva – áramtalanított állapotban.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalanított állapotban.
2. Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – áramtalanított állapotban.
3. Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápellátó csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az aftermarket fejegységet (kormánykerék-vezérlés, tolatókamera, kihangosítás, antenna tápellátás stb.).
8. Végezze el a kormánykerék-vezérlés és a járművel való kommunikáció működésellenőrzését.

Az interfész és a fejegység kábelének konfigurációjának megváltoztatása:

• Minden változtatást áramtalanított állapotban végezzen.
• A változtatás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén az interfészben vagy a jármű rendszerében:

• Telepítse újra az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépéseket.

Kötések vagy kábelezés módosítása esetén:

• A bekötéseket és módosításokat csak szakképzett személyzet végezheti el.
• Minden változtatást a gyártó jóváhagyása vagy a jármű garanciális feltételeinek figyelembevételével kell ellenőrizni a csatlakoztatás előtt.
• Minden módosítást a csatlakoztatás előtt mérje és hasonlítsa össze a jármű bekötési rajzával.
• A módosításokat saját felelősségre végzi, működésbeli garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Előre szerelt kábelezés módosítása a termék garanciavesztéséhez vezethet.
