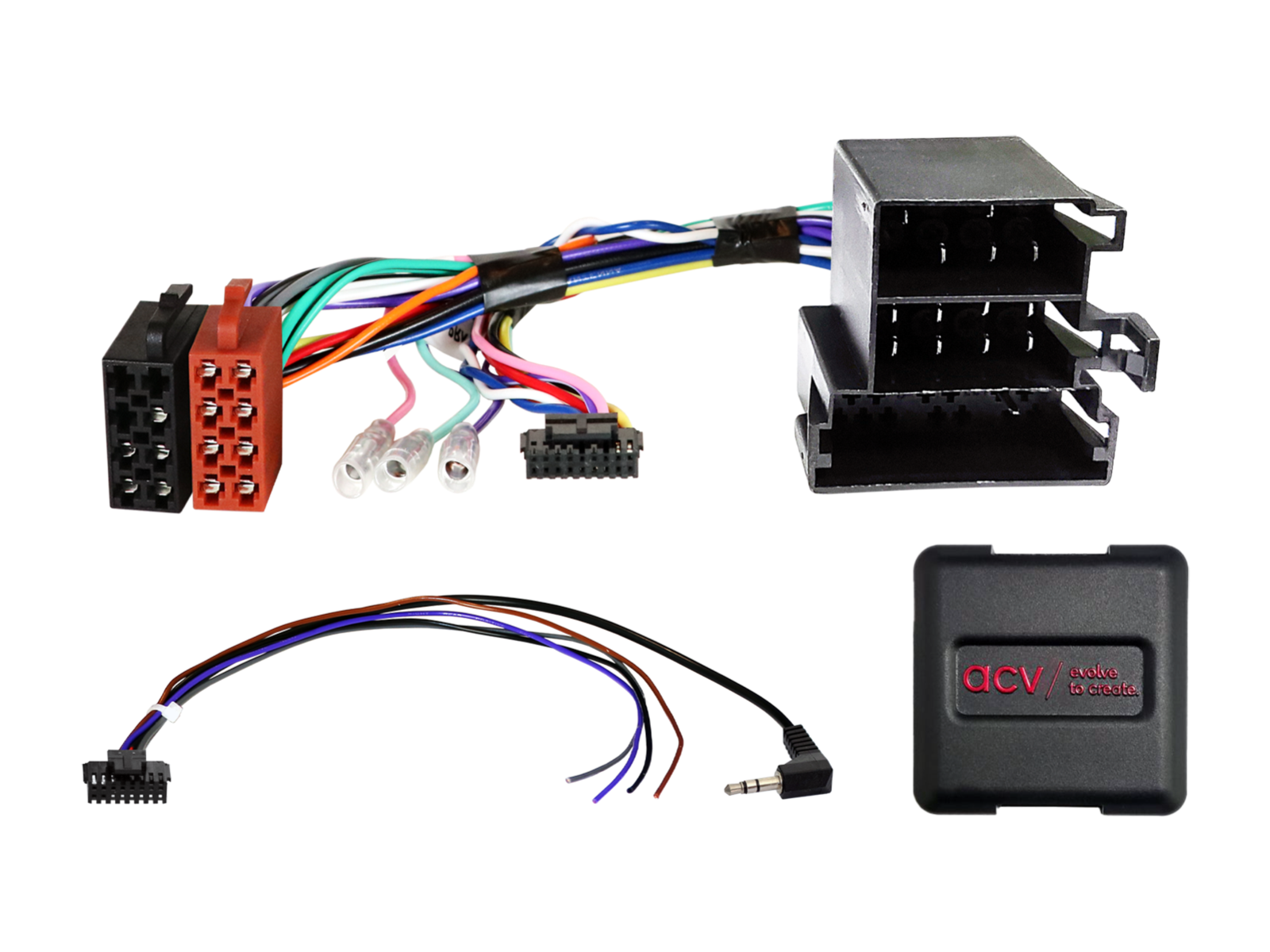

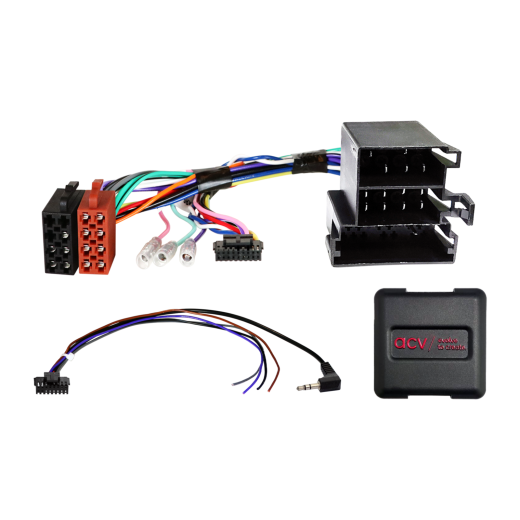

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42XMC006-0-hoz

Kormánygombok vezérlőadapter Mercedeshez ACV SWC 42XMC006-0

Őrizze meg az autórádió eredeti, kormánykerékről történő vezérlési funkcióit az eredeti fejegység aftermarket egységre történő cseréjekor. A gépjármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják azokat. Hasonlítsa össze a bemutatott kábelkonektorokat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg az alábbi OEM fejegységek egyike volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Mercedes C-osztály (W203) (03/2000 -> 04/2004)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: ISO / 10 tűs ISO.
• Csatlakozó: OEM SWC > 3,5 mm Jack / szabad vezeték.

Kompatibilitás és korlátozások:

• Járművek Audio 10 / Audio 30 gyári fejegységgel (OEM HU).
• Járművek Comand 2.0 gyári navigációval (OEM Sat Nav), CAN Bus a 18 tűs AMP csatlakozóban: 8-as tű barna – CAN Low, 9-es tű vörös-barna – CAN High. Nem Robert Bosch CAN-ról van szó.

Jelcsatlakozások és kimenetek terhelhetősége:

• Piros: +12 V gyújtás (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Lila/fehér: +12 V tolatás jel.
• Rózsaszín: sebességjel (speed pulse).
• Zöld: parkolóféknél GND jel.
• Max. kimeneti terhelhetőség: 250 mA. 250 mA feletti áramfelvétel esetén használjon relét – 1 relé esetén a tekercs ellenállása legalább 75 Ω, 2 relé használata esetén a tekercsek ellenállása legalább 150 Ω.

Fontos kiegészítő információk

• A kormányról történő vezérlés (SWC) CAN Bus-on keresztül működik. Reimportált járművekben vagy eltérő szoftverrel rendelkező autókban előfordulhat funkcióinkompatibilitás.
• Az adapter teljes aktiválásához meg kell rendelni a fejegység konkrét márkájához illő csatlakozókábelt.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti gyári fejegységgel.
2. Húzza ki az eredeti fejegységet (OEM HU), mindent áramtalanítva.
3. Ellenőrizze az interfész összes összeköttetését, hogy helyesen vannak-e csatlakoztatva – áramtalanítás mellett.

Csatlakoztatás és csatlakozási sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalanítás mellett.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanítás mellett.
3. Csatlakoztassa a kábelt a fejegységhez az aftermarket készülék használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket a készülék útmutatója szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápösszeköttetést csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termék leírásában vagy a használati útmutatóban foglaltak szerint.
7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, kamera, kihangosítás, antenna táplálás és egyebek).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működésellenőrzését.

Az interfész és a fejegység-kábel konfigurációjának módosítása:

• Minden módosítást áramtalanítás mellett végezzen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy a jármű rendszere meghibásodása esetén:

• Szerelje vissza az eredeti gyári fejegységet (OEM HU).
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés módosítása esetén:

• A vezetékezést és módosításokat csak szakmailag képzett személyzet végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást a csatlakoztatás előtt mérőeszközzel kell ellenőrizni és összevetni a jármű bekötési rajzával.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Előre módosított kábelezés alkalmazása esetén a termék garanciája megszűnhet.
