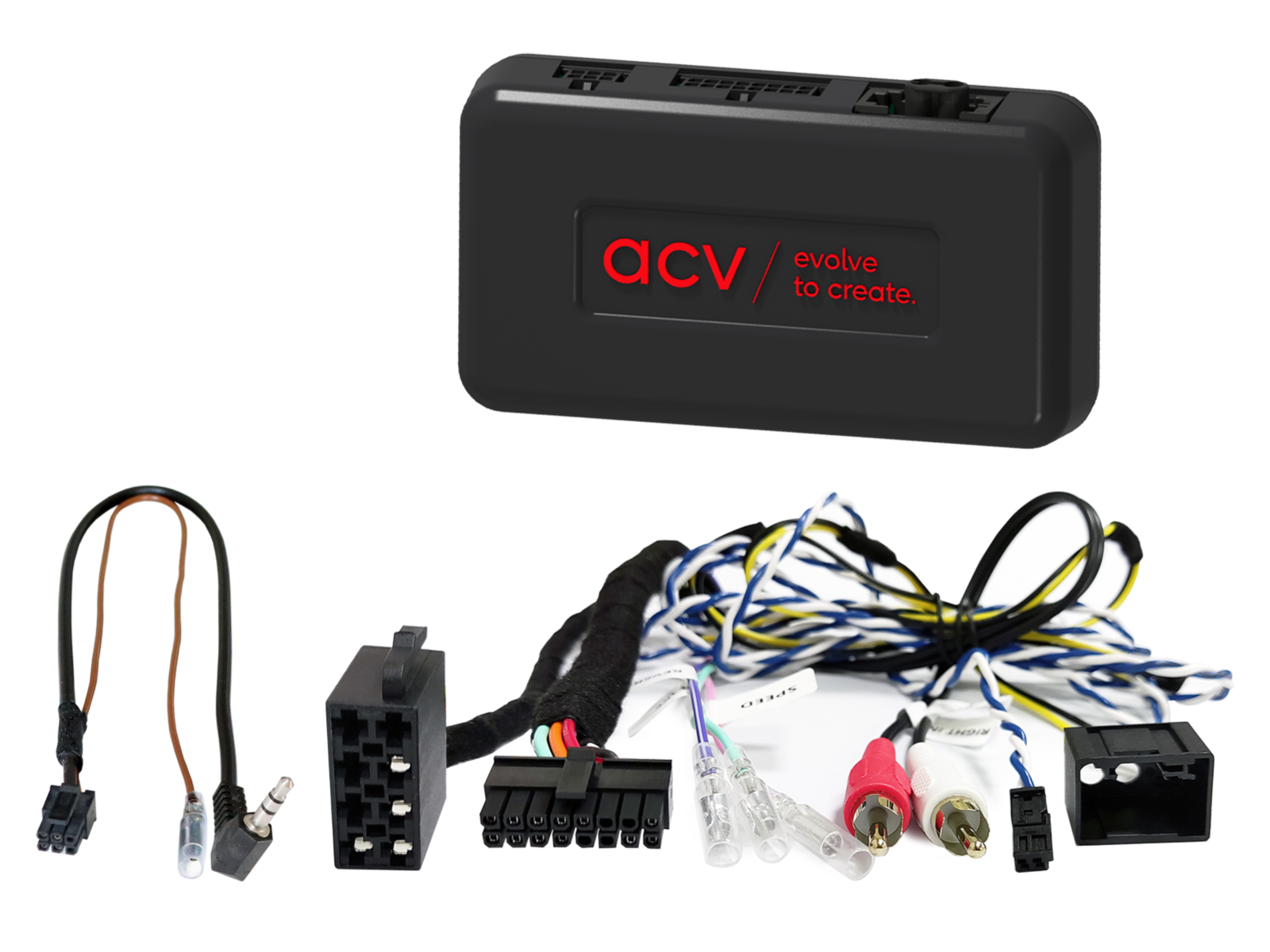

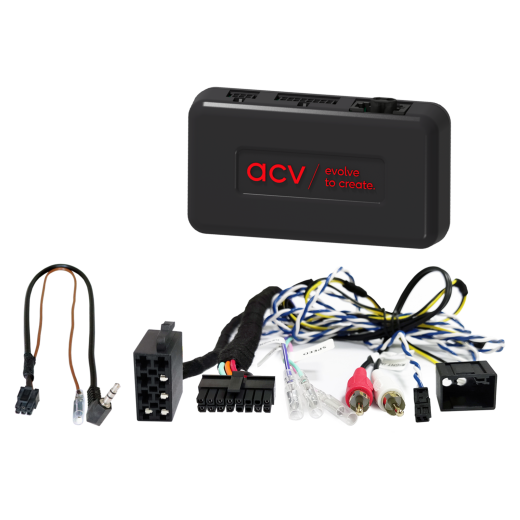

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42XMC013-0-hoz

Kormánykerék-gombvezérlő adapter Mercedeshez

Tartsa meg a rádió eredeti kormányról történő vezérlésének funkcióit, amikor a gyári fejegységet utólagos (aftermarket) egységre cseréli. A gépjármű felszereltségétől, az új fejegység funkciókörétől és szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind küllemre megfelelnek. Ellenőrizze, hogy az eredetileg telepített OEM fejegység a listán szerepel-e. A végleges beépítés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

• Mercedes CLS-osztály (W219) (10/2004 – 06/2008)
• Mercedes E-osztály (W211) (03/2002 – 02/2008; a kesztyűtartó elektromos funkciója nem támogatott)
• Mercedes SLK-osztály (R171) (03/2004 – 03/2008)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 2 tűs Mercedes.
• Csatlakozó: 2 tűs CAN Bus elosztó.
• Csatlakozó: OEM erősítőrendszer MOST > RCA(m) piros/fehér.

Kompatibilitás és korlátozások:

• Járművek 2-DIN Audio 50 APS Comand NTG2 / NTG2.5 gyári navigációval.
• Járművek Harman Kardon gyári erősítőrendszerrel.
• Járművek MOST25 gyári erősítőrendszerrel.
• Járművek audiogateway-vel.
• Járművek Comand 2.0 / 2.5 gyári navigáció és D2B optikai busz nélkül.
• A fader funkció nem támogatott.
• Az idő beállítása nem támogatott – ha lehetséges, kódolja át a járművet Audio 20 gyári fejegységre.
• Az antenna hosszabbító kábel nincs a csomag része (kiegészítő tartozékokként elérhető).
• Egyes esetekben, az OEM rendszer és az aftermarket rádió kombinációjától függően, bekapcsoláskor/kikapcsoláskor megnövekedett zaj vagy hang jelentkezhet.

Jelkiosztás és kimenetek terhelhetősége:

• Piros: +12 V gyújtás táp (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Rózsaszín: sebességjel (speed pulse).
• Zöld: GND jel kézifékhez/parkolóféknél.
• Max. kimeneti terhelhetőség: 250 mA. 250 mA feletti áramfelvétel esetén használjon relét – 1 relé esetén a tekercs ellenállása legalább 75 Ω, 2 relé esetén a tekercsek ellenállása összesen legalább 150 Ω.

Fontos kiegészítő információk

• OEM egységek – CD váltó / TV tuner / telefonmodul szükség esetén ki kell hagyni a MOST körből (optikai MOST-csatlakozó és optikai hurok).
• Az adapter teljes aktiválásához meg kell rendelni a fejegység konkrét márkájához illő összekötő kábelt.

Választható tartozékok

• Antennahosszabbító kábel Fakra(m) > Fakra(f) 200 cm.
• Antennahosszabbító kábel Fakra(m) > Fakra(f) 500 cm.
• Antenna adapter Fakra Z(m) > DIN(m) passzív.

Általános beépítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze a jármű összes funkcióját és beállítását az eredeti OEM főegységgel.
2. Feszültség nélkül távolítsa el az eredeti rádiót (OEM HU).
3. Feszültség nélkül ellenőrizze az interfész összes összeköttetését, hogy helyesen vannak-e csatlakoztatva.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – feszültség nélkül.
2. Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – feszültség nélkül.
3. Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék használati utasítása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati utasítása szerint.
5. Kösse össze a teljes rendszert a járművel – a fő tápfeszültségi csatlakozást utoljára csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a kézikönyv utasításai szerint.
7. Állítsa be az aftermarket fejegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátás és egyéb beállítások).
8. Végezzen működési tesztet a kormányról történő vezérlésre és a járművel való kommunikációra.

Interfész- és HU-kábel konfigurációjának módosítása:

• Minden módosítást végezzen feszültség nélkül.
• Módosítás után ismételje meg az 5–8. lépéseket a fenti listából.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Telepítse vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Váltsa le a CAN Bus rendszert.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Bekötés vagy kábelezés módosítása esetén:

• Bekötést és módosításokat csak szakképzett személyzet végezhet.
• Minden változtatást a gyártó jóváhagyása vagy a jótállásra gyakorolt hatás szempontjából ellenőrizni kell, mielőtt csatlakoztatják.
• Minden módosítást mérési úton kell ellenőrizni és összehasonlítani a jármű bekötési rajzával, mielőtt csatlakoztatják.
• A módosításokat saját felelősségre végzik, a működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a gépjármű, az eszköz vagy az interfész sérülésének lehetősége nélkül garancia nem vonható ki.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
