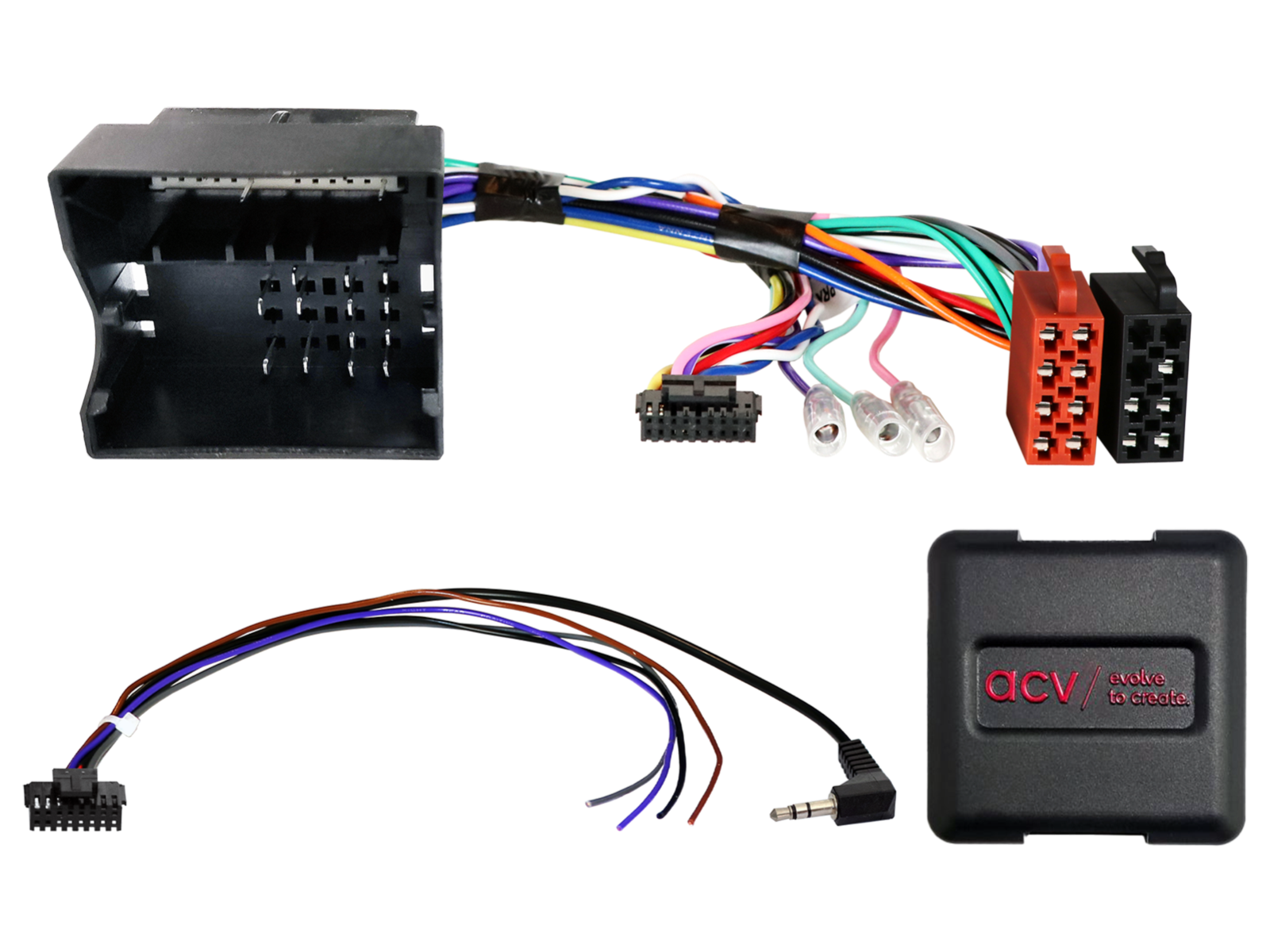

Kormánykerék gombvezérlő adapter Mercedes ACV SWC 42XMC015-0-hoz

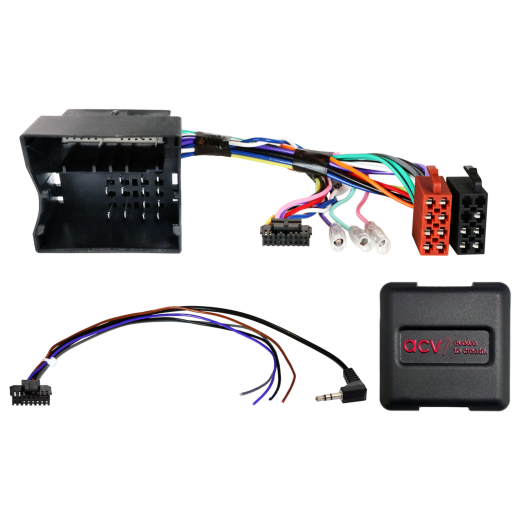

Kormánykerék-gombvezérlő adapter Mercedeshez ACV SWC 42XMC015-0

Tartsa meg az eredeti rádióvezérlés funkcióit a kormányról az eredeti fejegység aftermarket egységre történő cseréjekor. A jármű felszereltségétől, a funkciók kiterjedésétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a bemutatott kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind technikailag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredetileg felszerelt fejegység szerepel-e a megadott OEM rádiók között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

• Mercedes Sprinter (W907/W910) (06/2018 -> 2024) járművek E-call rendszerrel – a felszerelés előtt ellenőrizze az MQS strip mikrofon összekötő kábel bekötését, szükség esetén módosítsa a bekötést és ellenőrizze az E-call működését; utólagosan szerelt tolatókamera esetén ellenőrizze az interfész +12V tolatási jelének működését, alternatív megoldásként a csíkos (fehér/kék) vezeték a vezető oldalon a biztosítéktábla mögött)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 tűs Quadlock Mercedes.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.

Kompatibilitás és korlátozások:

• Nyitott műszerfalú járművek.
• 1-DIN Browse OEM fejegységgel rendelkező járművek.
• Rózsaszín vezeték – sebességjel (speed pulse) nem támogatott.
• További SWC funkciókhoz – ha lehetséges, kódolja át a járművet Audio 15 OEM fejegységre.

Jelek és kimenetek terhelhetősége:

• Piros: +12 V gyújtás (Klemme 15).
• Narancs: +12 V világítás (Klemme 58).
• Lila/fehér: +12 V tolatási jel.
• Zöld: GND – kézifék/parkolófék jel.
• Max. kimeneti terhelés: 250 mA. 250 mA feletti áram esetén használjon relét – 1 relé esetén a tekercs ellenállása min. 75 Ω, 2 relé esetén a tekercsek ellenállása min. 150 Ω.

Fontos kiegészítő információk

• Az adapter teljes aktiválásához szükséges rendelni a konkrét rádiómárkához illeszkedő csatlakozó kábelt.

Általános telepítési útmutató

Telepítés előtti ellenőrzés:

1. Ellenőrizze az összes kormányról vezérelhető funkciót és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) feszültség nélkül.
3. Ellenőrizze az összes interfész összeköttetést, hogy helyesen vannak-e csatlakoztatva – feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – feszültség nélkül.
2. Ellenőrizze a rádióhoz tartozó csatlakozó kábel konfigurációját – feszültség nélkül.
3. Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék leírása szerint.
4. Csatlakoztassa a többi vezetéket a készülék leírása szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápellátó csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
7. Konfigurálja az aftermarket fejegységet (kormányvezérlés, kamera, kihangosítás, antenna táplálás és egyebek).
8. Végezzen működésellenőrzést a kormányvezérlés és a járművel való kommunikáció tekintetében.

Az interfész és a fejegység kábelének konfigurációjának módosítása:

• Minden módosítást végezzen feszültség nélkül.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fent említett 5. és 6. lépést.

Bekötések vagy kábelezés módosítása esetén:

• A bekötést és a módosításokat csak szakmailag képzett személyzet végezheti.
• Minden változtatást a csatlakoztatás előtt a gyártó engedélye vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
• Minden módosítást a csatlakoztatás előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
• A módosításokat saját felelősségre végzi, működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
