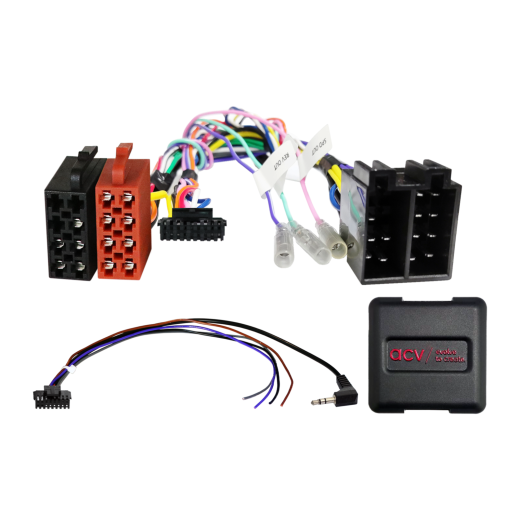

Kormánykerék gombvezérlő adapter Mercedes / Smart / VW ACV SWC 42XMC002-0-hoz

Kormánykerék gombvezérlő adapter Mercedes / Smart / VW ACV SWC 42XMC002-0-hoz

Őrizze meg az eredeti kormányról történő rádióvezérlés funkcióit, amikor az eredeti rádiót utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően néhány funkció korlátozott lehet, vagy más funkció válthatja fel azokat. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredeti telepített OEM fejegység szerepel-e a felsoroltak között. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányvezérlés (SWC) helyes működését.

Alkalmazás járművekhez

• Mercedes A-class (C169/W169) (10/2004 -> 04/2008)
• Mercedes A-class (C169/W169) (06/2008 -> 06/2012)
• Mercedes B-class (T245) (07/2005 -> 04/2008)
• Mercedes B-class (T245) (04/2008 -> 09/2011)
• Mercedes C-class (CL203/S203/W203) (02/2004 -> 09/2007)
• Mercedes Sprinter (W906) (04/2006 -> 08/2013)
• Mercedes Sprinter (W906) (08/2013 -> 05/2018)
• Mercedes Vito/Viano (W639) (04/2006 -> 08/2010)
• Mercedes Vito/Viano (W639) (09/2010 -> 03/2014)

• Smart For Four (W454) (01/2004 -> 04/2007)

• VW Crafter I (2EC/2EK/2F) (03/2006 -> 07/2011)
• VW Crafter I (2EC/2EK/2F) (07/2011 -> 11/2016)

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: ISO – járművek CAN Bus rendszerrel az ISO táp csatlakozóban.
• Ismeretlen Mercedes csatlakozó esetén: SWC Mercedes járművek ISO / 40 Pin Quadlock Multilead (cikkszám: 42xmc00c).

Kompatibilitás és korlátozások:

• Mercedes járművek 1-DIN Audio 5 Audio OEM HU egységgel.
• Smart járművek 1-DIN OEM CD HU egységgel.
• VW járművek 1-DIN RCD2001 OEM HU egységgel.
• Nyitott műszerfalú járművek – telepítés előtt ellenőrizze a CAN Bus csatlakozást és az ISO csatlakozó bekötését méréssel, a hibás bekötés az adapter károsodásához vezet.
• Járművek ISO csatlakozás nélkül: Pin 7 = +12V gyújtás (Klemme 15), Pin 6 = +12V világítás (Klemme 58).
• Járművek eltérő belső komfort CAN hálózati csatlakozással: barna/piros sodrott pár > kék sodrott pár = CAN High, barna sodrott pár > fehér sodrott pár = CAN Low, CAN Bus az elosztóban a küszöb burkolat alatt, vagy a klimatronic egységnél.
• A tolató jel +12V nem mindig támogatott – alternatívaként fehér/kék vezeték a vezető oldalán.

Jelek és kimeneti terhelhetőség:

• Piros: +12 V gyújtás (Klemme 15).
• Narancssárga: +12 V világítás (Klemme 58).
• Lila / fehér: +12 V tolató jel.
• Zöld: GND kézifék jel.
• Maximális kimeneti terhelés: 100 mA. Nagyobb terhelés esetén relé használata szükséges – 1 relé min. 75 Ω, 2 relé min. 150 Ω.

Fontos kiegészítő információk

• Kormányvezérlés (SWC) CAN Bus-on keresztül. Reimportált járművek vagy eltérő szoftver esetén a funkciók nem biztos, hogy kompatibilisek.
• Az adapter teljes aktiválásához szükséges egy csatlakozókábel rendelése az adott autórádió márkához.

Általános beszerelési útmutató

Ellenőrzés beszerelés előtt:

1. Ellenőrizze a jármű összes vezérlési funkcióját és beállítását az eredeti OEM HU használatával.
2. Feszültségmentes állapotban csatlakoztassa le az OEM HU-t.
3. Ellenőrizze az interfész összes csatlakozását – feszültségmentes állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentes állapotban.
2. Ellenőrizze a HU csatlakozókábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a HU-hoz az aftermarket eszköz útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Csatlakoztassa a teljes rendszert a járműhöz – a fő tápellátást utolsóként csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy útmutató szerint.
7. Konfigurálja az aftermarket HU-t (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a jármű kommunikáció működési tesztjét.

Konfiguráció módosítása:

• Minden módosítást feszültségmentes állapotban végezzen.
• A módosítás után ismételje meg a fenti 5–8. lépéseket.

Hiba esetén:

• Telepítse vissza az eredeti OEM HU-t.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer kikapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg az 5. és 6. lépéseket.

Kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személy végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást mérés és a jármű kapcsolási rajzával való összehasonlítás alapján kell ellenőrizni.
• A módosításokat saját felelősségre végzi, működési garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, készülék vagy interfész károsodásának kizárása nélkül.
• Az előre szerelt kábelezés módosítása a termék garanciájának elvesztéséhez vezethet.
