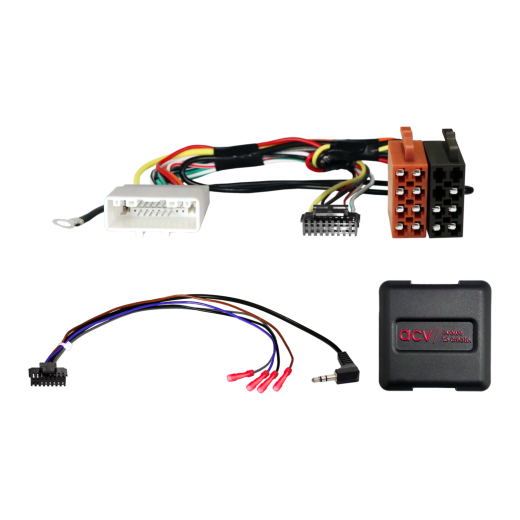

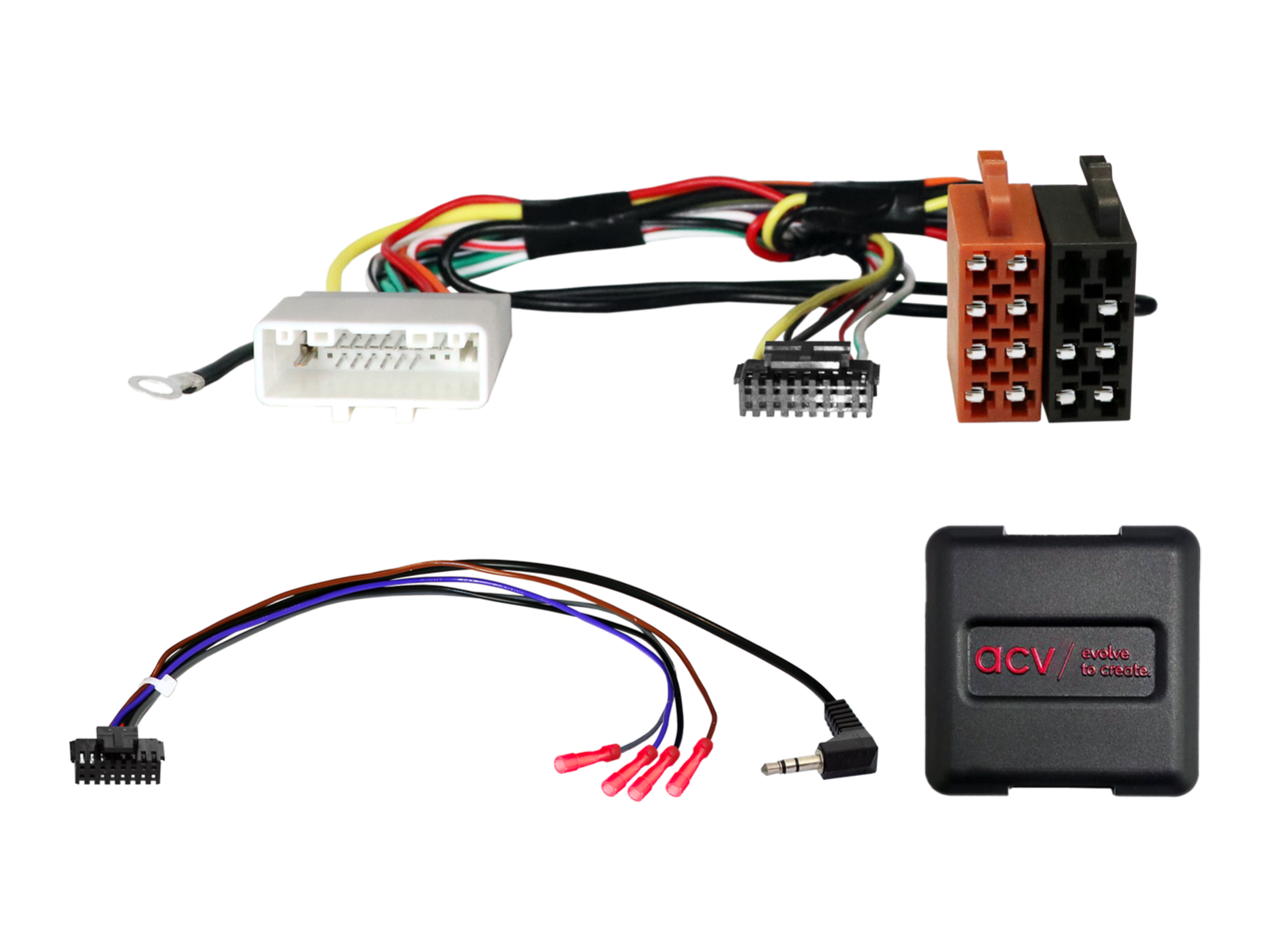

Kormánykerék gombvezérlő adapter Nissan ACV SWC 42XNS001-0-hoz

Kormánygomb-vezérlő adapter Nissan ACV SWC 42XNS001-0-hoz

Tartsa meg az eredeti kormányról történő autórádió-vezérlést az eredeti rádió cseréjekor utólagos (aftermarket) fejegységre. A jármű felszereltségétől, a funkciók körétől és az új fejegység szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a bemutatott kábelcsatlakozókat az Ön járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind külalakra megfelelnek. Ellenőrizze, hogy az említett gyári fejegységek (OEM HU) közül valamelyik volt-e eredetileg telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról vezérlés (SWC) helyes működését.

Alkalmas gépjárművekhez

• Nissan Micra (K12) (10/2007 -> 09/2010) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan Micra C+C (K12) (11/2005 -> 03/2009) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan Micra (K13) (09/2013 -> 02/2017) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan Navara (D40) (04/2010 -> 08/2015) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan NV200 (M20M) (07/2016 -> 08/2022) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan NV200 electro (M20) (04/2018 -> 08/2022) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan Pathfinder (R51) (04/2010 -> 2013) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan Qashqai (J10) (02/2007 -> 02/2010) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan Qashqai (J10) (03/2010 -> 10/2014) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.
• Nissan X-Trail (T31) (10/2010 -> 06/2014) modellek Blaupunkt / Bosch / Clarion gyári fejegységgel, 6 SWC funkcióval (kivéve előre/vissza), OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – ellenőrizze a gyári fejegységnél méréssel, vagy modellek erősítő nélkül.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs Nissan.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
• Fekete: GND saru 31.

Kompatibilitás:

• Járművek Blaupunkt / Bosch / Clarion gyári fejegységgel.
• Járművek 6 SWC funkcióval (kivéve előre/vissza).
• Járművek OEM erősítőrendszerrel és +12V Amp remote-tal (2-es tű a +12V állandó mellett) – mérje meg a gyári fejegységnél.
• Járművek OEM erősítőrendszer nélkül.
• Aktív rendszeradapter bizonyos járművekhez ISO>ISO: 13-1190-50.

Fontos kiegészítő információk

• Az adapter teljes aktiválásához szükséges, hogy megrendeljen egy, az adott autórádió-gyártóhoz illeszkedő összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti gyári fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) az áramtól való leválasztás után.
3. Ellenőrizze az összes interfész-összeköttetést, hogy helyesen vannak-e csatlakoztatva – áramtalan állapotban.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalan állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalan állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos készülék kézikönyve szerint.
4. Csatlakoztassa a többi vezetéket a készülék útmutatása alapján.
5. Kösse össze a teljes telepítést a járművel – a fő tápcsatlakozást az utolsó lépésben csatlakoztassa.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátás stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész- és fejegységkábelt érintő módosítások:

• Minden változtatást végezzen áramtalan állapotban.
• A változtatás után ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a járműrendszer meghibásodása esetén:

• Szerelje vissza az eredeti gyári fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés vagy vezetékek módosítása esetén:

• A bekötést és módosításokat csak szakmailag képzett személyzet végezheti.
• Minden változtatást a gyártói jóváhagyás és a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell, mielőtt bekötnék.
• Minden módosítást mérés útján és a jármű bekötési rajzával összehasonlítva kell ellenőrizni, mielőtt bekötnék.
• A módosítások elvégzése saját felelősségre történik, működési garancia nélkül.
• A módosítások kockázata az Ön felelőssége; nem zárható ki a jármű, a készülék vagy az interfész károsodása.
• Az előre beépített kábelezés módosítása a termék garanciavesztéséhez vezethet.
