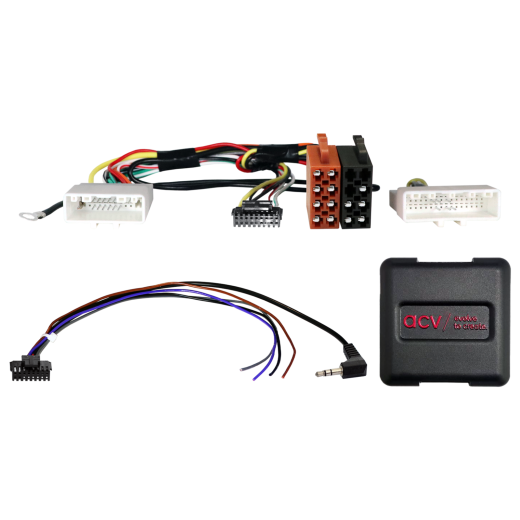

Kormánykerék gombvezérlő adapter Nissan ACV SWC 42XNS003-0-hoz

Legyen Ön az első, aki értékeli a terméket

Hozzáadás a kedvencekhezKivenni a kedvencekből

kormánykerék adapter Nissan 370Z (Z34) (07/09->03/13), Cube (Z12) (01/10->03/11), Juke (F15) (10/10->06/14), Micra (K13) (03/11->07/13), Navara (D40) (04/10->08/15), Note (E11) (01/09->08/13), NV200 (M20) (2013->09/16) és Pathfinder (R51) (09/13->05/15) modellekhez
További infirmáció a termékről

Segítünk Önnek a vásárlásban

Vegye igénybe tanácsadási szolgáltatásunkat.
Az árut 14 napon belül visszaküldheti hozzánk.

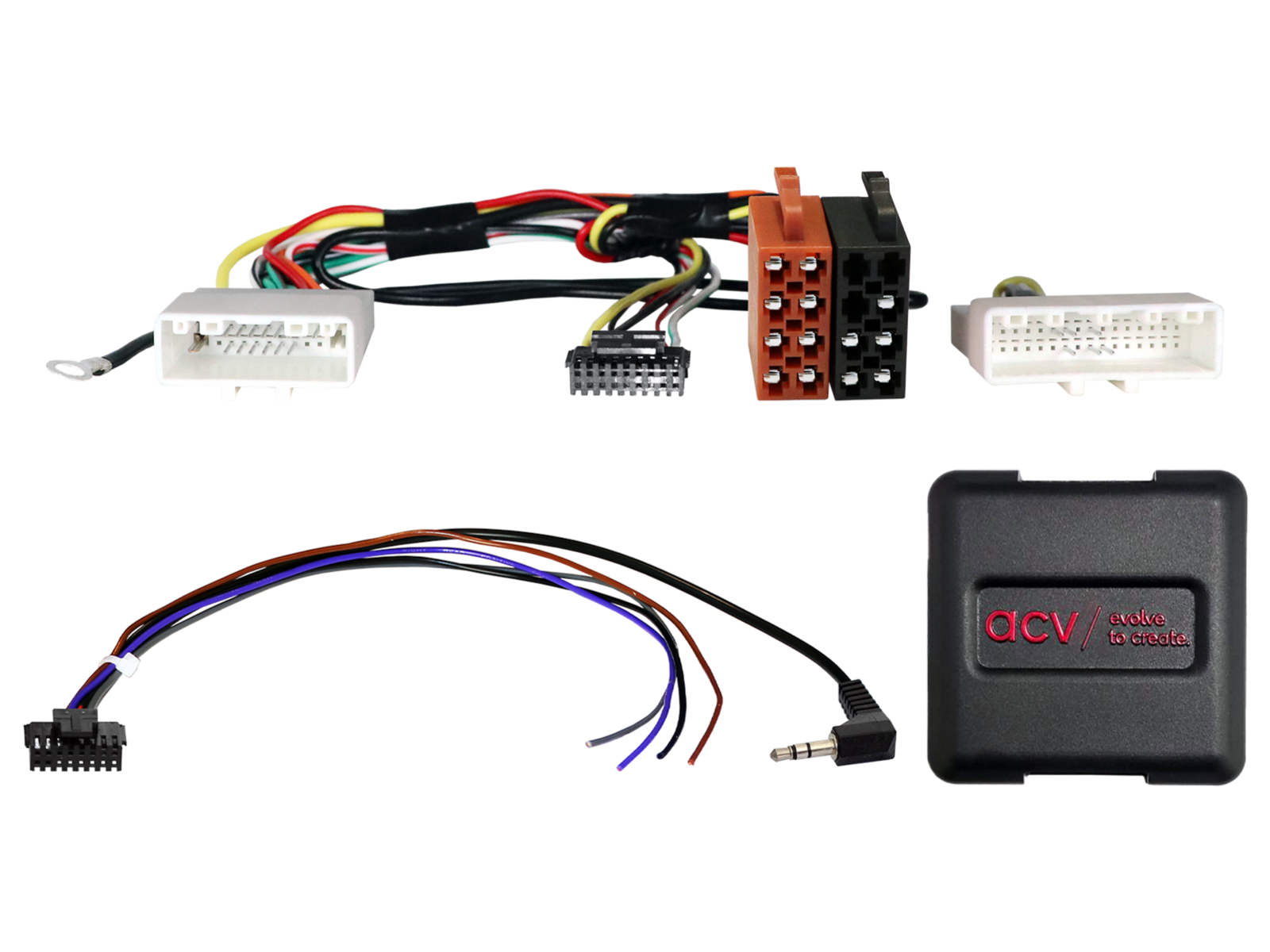

Kormánykerék gombvezérlő adapter Nissan ACV SWC 42XNS003-0-hoz

Leírás és paraméterek
Értékelés0
Kategóriák

Kormánygomb-vezérlő adapter Nissan ACV SWC 42XNS003-0-hoz

Tartsa meg a gyári rádiókormány-vezérlés funkcióit, amikor az eredeti fejegységet utólagos (aftermarket) egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített rádió szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a csatlakozók megjelenését és műszaki kialakítását a járművében található csatlakozókkal, és győződjön meg azok megfelelőségéről. Ellenőrizze, hogy az alábbi OEM fejegységek közül eredetileg valamelyik telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművek

Nissan 370Z (Z34) (07/2009 -> 03/2013) – járművek Blaupunkt / Bosch / Clarion gyári fejegységgel (OEM HU), OEM erősítőrendszerrel és +12V Amp remote tűvel (Pin 2) a +12V állandó táp mellett – ellenőrizze a gyári fejegységnél méréssel; külső OEM telefonmodullal a BT-OEM modul csatlakozójánál vagy a csomagtartó/passzív oldali borításon/első utas kesztyűtartója mögött/felett/középkonzolban/ülések alatt, vagy erősítő és navigáció nélküli konfigurációban.
Nissan Cube (Z12) (01/2010 -> 03/2011) – Blaupunkt / Bosch / Clarion OEM HU…
Nissan Juke (F15) (10/2010 -> 06/2014) – Blaupunkt / Bosch / Clarion OEM HU…
Nissan Micra (K13) (03/2011 -> 07/2013) – Blaupunkt / Bosch / Clarion OEM HU…
Nissan Navara (D40) (04/2010 -> 08/2015) – Blaupunkt / Bosch / Clarion OEM HU…
Nissan Note (E11) (01/2009 -> 08/2013) – Blaupunkt / Bosch / Clarion OEM HU…
Nissan NV200 (M20) (2013 -> 09/2016) – Blaupunkt / Bosch / Clarion OEM HU…
Nissan Pathfinder (R51) (09/2013 -> 05/2015) – Blaupunkt / Bosch / Clarion OEM HU…

CAN Bus információk

Csatlakozók és tápellátás:

Csatlakozó: 20 tűs Nissan.
Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.
Csatlakozó: 32 tűs telefonmodul.
Fekete: GND, 31-es saru.

Kompatibilitás:

Járművek Blaupunkt / Bosch / Clarion gyári fejegységgel.
Járművek OEM erősítőrendszerrel és +12V Amp remote tűvel (Pin 2) a +12V állandó táppal – ellenőrizze a gyári fejegységnél méréssel.
Aktív rendszeradapter bizonyos járművekhez ISO>ISO: 13-1190-50.
Járművek külső OEM telefonmodullal (BT-OEM modul csatlakozó/oldali borítás/csomagtartó/passzív oldal a kesztyűtartó mögött/felett/középkonzolban/ülések alatt).
Járművek OEM erősítő nélkül.
Járművek OEM navigáció nélkül.

Fontos kiegészítő információ

A teljes adapteraktiváláshoz szükséges egy, az adott rádiómárkához illeszkedő összekötőkábel megrendelése.

Általános szerelési utasítások

Ellenőrzés a felszerelés előtt:

Ellenőrizze a kormányvezérlés és a jármű beállításainak összes funkcióját az eredeti gyári fejegységgel.
Húzza ki az eredeti rádiót (OEM HU) az áramtalanítás után.
Ellenőrizze az interfész összes összeköttetését, hogy helyesen csatlakoznak-e – áramtalan állapotban.

Csatlakoztatás és bekötési sorrend:

Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalan állapotban.
Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – áramtalan állapotban.
Csatlakoztassa a kábelt a rádióhoz az aftermarket készülék használati útmutatója szerint.
Csatlakoztassa a többi vezetéket az eszköz leírása szerint.
Kösse össze a teljes telepítést a járművel – a fő tápfő vezetéket csatlakoztassa utoljára.
Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a használati útmutatóban leírtak szerint.
Konfigurálja az aftermarket fejegységet (kormányvezérlés, tolatókamera, kihangosító, antenna tápellátás stb.).
Végezze el a kormányvezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész- vagy HU-kábel konfiguráció módosítása:

Minden módosítást végezzen áramtalanított állapotban.
A módosítások után ismételje meg a fenti 5–8. lépéseket.

Interfész- vagy járműrendszer meghibásodása esetén:

Szerelje vissza az eredeti gyári fejegységet.
Indítsa el az eredeti egységet.
Hívja le a CAN Bus rendszer leállítását.
Ellenőrizze az interfész HW konfigurációját.
A CAN Bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Vezetékezési módosítások esetén:

A bekötést és módosításokat csak megfelelően képzett szakember végezheti el.
Minden módosítást a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell, mielőtt csatlakoztatnák.
Minden módosítást mérés útján és a jármű bekötési rajzával összehasonlítva előzetesen ellenőrizzen.
A módosításokért a felelősség az Ön vállára hárul; a működésre garancia nem vonatkozik.
A módosítások kockázata az Önét; nem garantálható, hogy a járművet, az eszközt vagy az interfészt nem károsítják.
Előre bekötött módosított kábelezés a termék garanciavesztéséhez vezethet.
