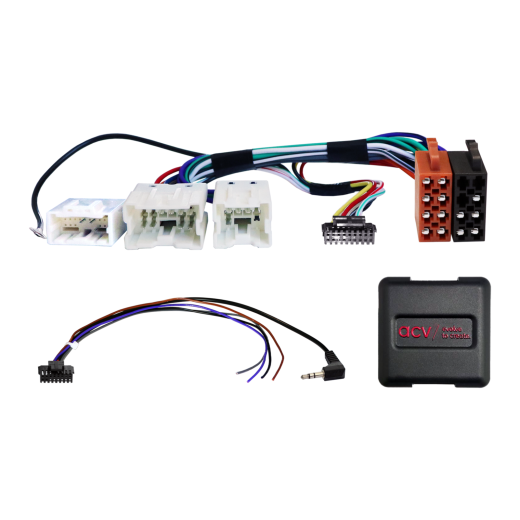

Kormánykerék gombvezérlő adapter Nissan ACV SWC 42XNS016-0-hoz

Kormányvezérlő gomb adapter Nissan ACV SWC 42XNS016-0-hoz

Tartsa meg a kormányról történő eredeti rádióvezérlés funkcióit az eredeti rádió cseréjekor utángyártott egységre. A jármű felszereltségétől, a funkciók körétől és az új rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében lévő csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az alábbi OEM fejegységek valamelyike volt-e eredetileg felszerelve. A végleges beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányvezérlés (SWC) helyes működését.

Alkalmas gépjárművekhez

• Nissan 350Z (Z33) (06/2002 -> 08/2009).
• Nissan Navara (D40) (07/2005 -> 03/2010) járművek alap OEM rádióval, bal oldali forgatógombbal.
• Nissan X-Trail (T30) (06/2001 -> 07/2007) járművek 2 DIN CH340 OEM rádióval.

CAN Bus információk

Csatlakozók és táp:

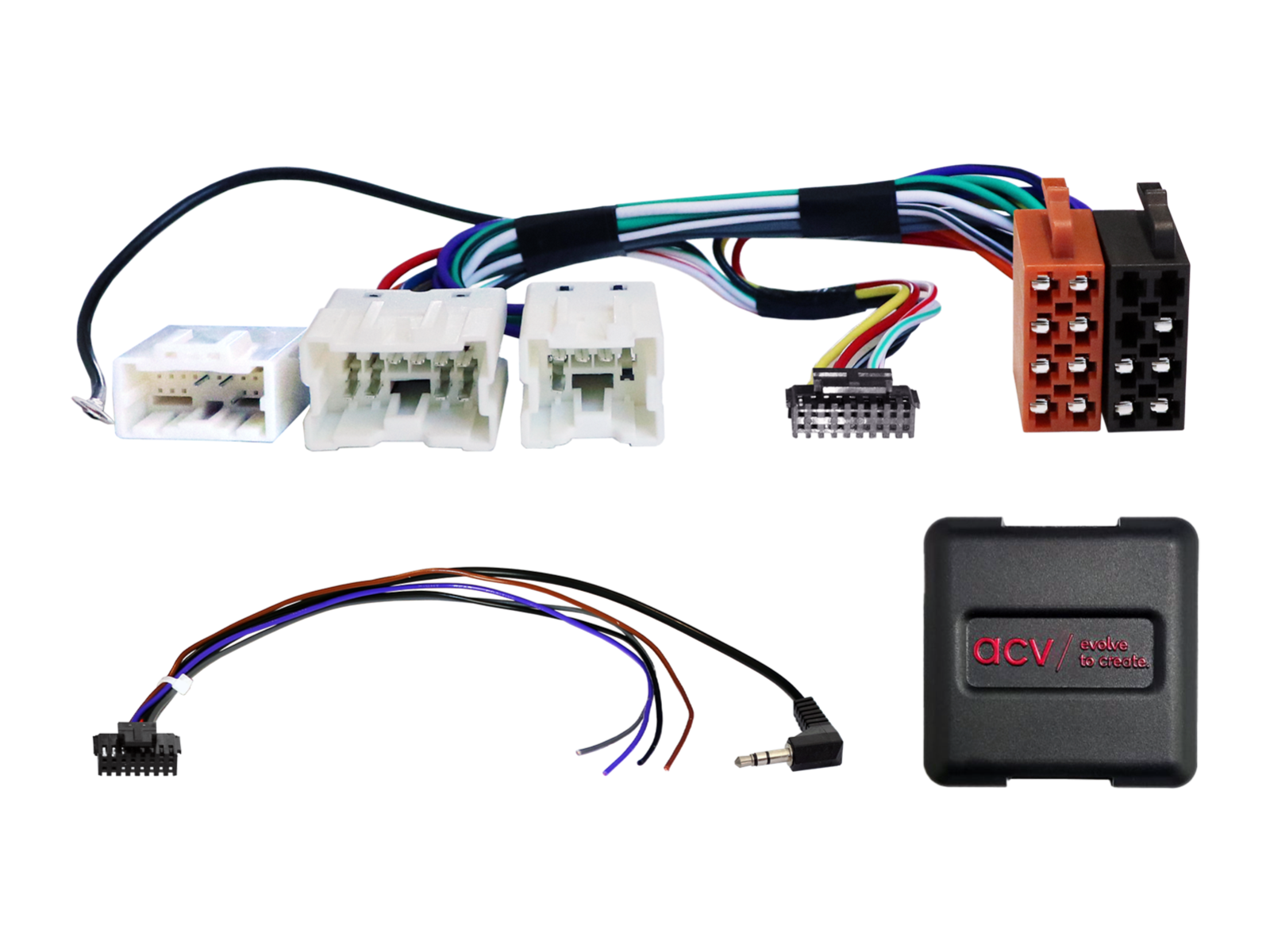

• Csatlakozó: 10 tűs / 6 tűs / 20 tűs Nissan.
• Csatlakozó: OEM SWC > 3,5 mm jack / szabad vezeték.

Tápjelek:

• Fekete: test (GND) - 31-es csatlakozás.
• +12V erősítő távvezérlő (Amp remote) a 2-es tűn, az állandó +12V mellett – ellenőrizze méréssel az OEM rádióval.

Kompatibilitás:

• OEM erősítővel szerelt audiorendszerű járművek – aktív rendszer adapter különböző autókhoz ISO>ISO.

Fontos kiegészítő információ

• Az adapter teljes aktiválásához külön meg kell rendelni a konkrét rádió márkára vonatkozó összekötő kábelt.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

1. Ellenőrizze a kormányvezérlés és a jármű összes beállítási funkcióját az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) feszültségmentes állapotban.
3. Ellenőrizze az összes interface összeköttetést, hogy helyesen csatlakoznak-e – feszültségmentesen.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interface beállításait és HW konfigurációját – feszültségmentesen.
2. Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábelt a rádióhoz az utángyártott készülék használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz használati útmutatója szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápkapcsolatot utoljára csatlakoztassa.
6. Végezze el az interface szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az utángyártott fejegységet (kormányvezérlés, kamera, kihangosító, antennatáp stb.).
8. Végezzen működési tesztet a kormányvezérlésre és a járművel történő kommunikációra.

Interface és HU kábel konfigurációjának megváltoztatása:

• Minden módosítást végezzen feszültségmentes állapotban.
• A módosítás után ismételje meg az 5–8. lépéseket a fenti listából.

Ha az interface vagy a jármű rendszere hibásan működik:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Vezesse ki a CAN Bus rendszert kikapcsolt állapotba.
• Ellenőrizze az interface HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés vagy vezetékek módosítása esetén:

• Bekötést és módosításokat csak szakmailag képzett személyzet végezhet.
• Minden változtatást a csatlakoztatás előtt a gyártó jóváhagyása vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
• Minden módosítást a csatlakoztatás előtt méréssel és a jármű bekötési rajzával való összehasonlítással kell ellenőrizni.
• A módosításokat saját felelősségére végzi, nincs garancia a működésre.
• A módosítások saját kockázatra történnek, nem garantálható, hogy nem okoznak kárt a járműben, az eszközben vagy az interface-ben.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
