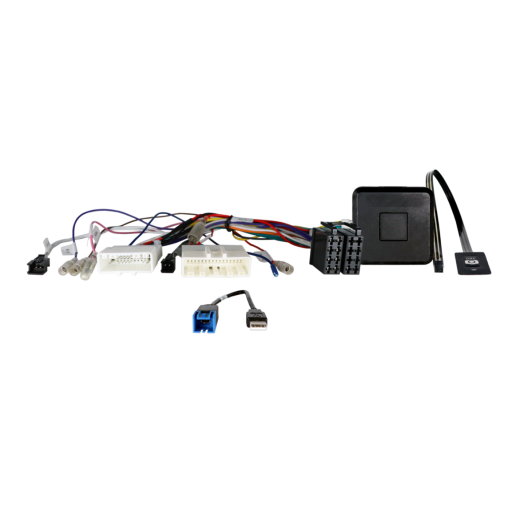

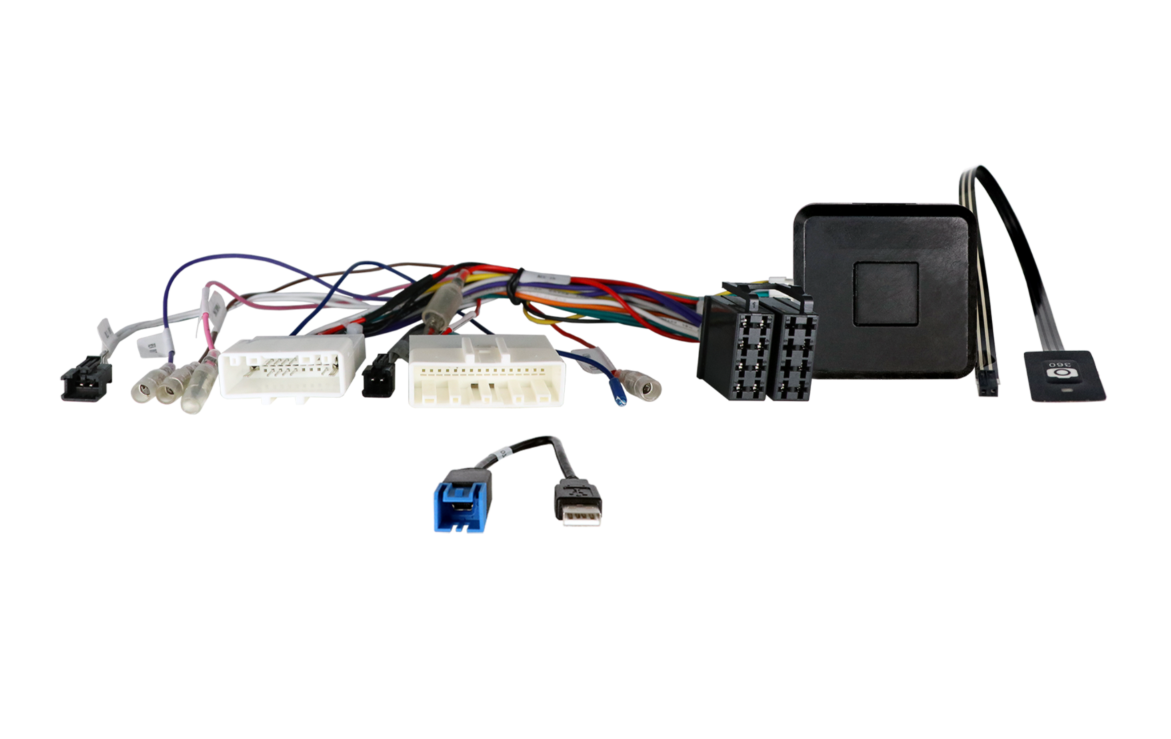

Kormánykerék gombvezérlő adapter Nissan ACV SWC 42XNS025-0-hoz

Kormánygomb-vezérlő adapter Nissan ACV SWC 42XNS025-0 számára

Őrizze meg az autórádió kormányról történő eredeti vezérlési funkcióit az eredeti rádió utólagos egységre történő cseréjekor. A gépjármű felszereltségétől, a funkciók körétől és az újonnan telepített autórádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy műszakilag és vizuálisan is megfelelnek. Ellenőrizze, hogy az alábbi OEM autórádiók közül eredetileg valamelyik telepítve volt-e. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas gépjárművek

• Nissan Kicks (05/2017 -> 08/2020).
• Nissan Qashqai (J11) (03/2014 -> 10/2018) N-Connecta, N-Vision, Tekna felszereltséggel – a Nissan Safety Shield funkciók nem támogatottak: mozgásérzékelés, parkolóasszisztens, fáradtságérzékelés, holttérfigyelő.
• Nissan Rogue II (2014 -> 2019).
• Nissan X-Trail (T32) (07/2017 -> 08/2018).

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 20 tűs / 32 tűs Nissan.
• Csatlakozó: OEM SWC > 3,5 mm Jack / szabad vezeték.
• Csatlakozó: OEM AUX > RCA (apa) piros/fehér.
• Csatlakozó: OEM USB > USB-A.
• Csatlakozó: OEM 360° kamerarendszer > RCA (apa) sárga.

Tápjelek:

• Kék: +12V antenna távoli (remote).
• Piros: +12V kapcsolt táp, 15-ös kapocs.
• Narancs: +12V világítás, 58-as kapocs.
• Lila/fehér: +12V tolatásjel.
• Rózsaszín: sebességjel.
• Zöld: kézifék föld (GND) jel.

Kompatibilitás és funkciók:

• Gépjárművek OEM navigációval.
• Gépjárművek OEM 360° kamerarendszerrel.
• Támogatott a dátum/óra beállítása a BC kijelzőn AUX pozícióban.
• Támogatott az OEM 360° kamerarendszer.
• Telepítés előtt ellenőrizze az OEM AUX helyes hozzárendelését mérés útján.
• Ha az AUX tétel hiányzik a menüben, szükséges a BC gyári alapbeállításainak visszaállítása és új konfiguráció.
• A számok előre/vissza léptetésének funkciója felcserélődhet.

Fontos kiegészítő információk

• Az adapter teljes aktiválásához rendeljen meg a konkrét autórádió márkához illeszkedő csatlakozókábelt.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az eredeti OEM főegységgel.
2. Húzza le az eredeti rádiót (OEM HU) áramtalanított állapotban.
3. Ellenőrizze az összes interfészösszeköttetést, hogy megfelelően csatlakoznak-e – áramtalanított állapotban.

Csatlakoztatás és bekötési sorrend:

1. Ellenőrizze az interfész beállításait és HW konfigurációját – áramtalanított állapotban.
2. Ellenőrizze a rádióhoz csatlakozó kábel konfigurációját – áramtalanított állapotban.
3. Csatlakoztassa a kábelt az utólagos (aftermarket) készülékhez a gyártó utasítása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatása szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápcsatlakozót csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az utólagos főegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátás stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működés-ellenőrzését.

Interfész és HU kábel konfigurációjának módosítása:

• Minden módosítást áramtalanított állapotban végezzen.
• A változtatás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Telepítse vissza az eredeti OEM főegységet.
• Indítsa el az eredeti egységet.
• Kapcsolja ki a CAN Bus rendszert.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

Bekötés vagy kábelezés módosítása esetén:

• A bekötést és módosításokat csak szakképzett személyzet végezheti.
• Minden változtatást a csatlakoztatás előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából.
• Minden módosítást a csatlakoztatás előtt mérés útján kell ellenőrizni és összevetni a jármű bekötési rajzával.
• A módosítások saját felelősségre történnek, a működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
