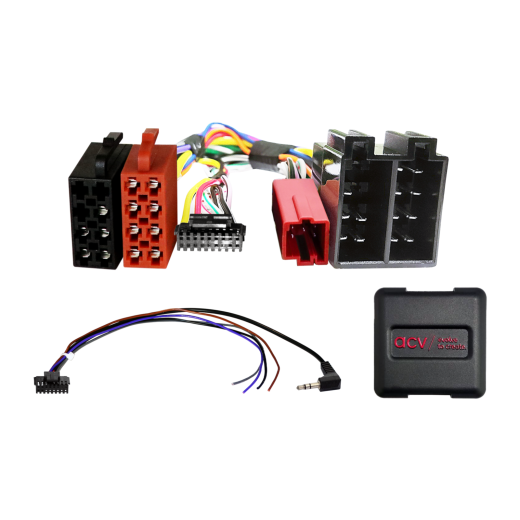

Kormánykerék gombvezérlő adapter Nissan / Renault ACV SWC 42XRN005-0-hoz

Legyen Ön az első, aki értékeli a terméket
Kormánykerék adapter Nissan Primastar (X83) (2008->12/10) és Renault Clio III (R) (09/05->04/09), Grand Scenic (JM) (09/06->04/09), Kangoo II (W) (03/08->03/13), Laguna II (BG) (04/05->10/07), Master II (JD) (02/02->02/10), Megane II (CM) (01/06->01/10), Modus (P) (09/04->04/08), Modus (P) (08/08->03/13), Scenic (JM) (05/05->06/09), Trafic II (I/JL) (10/05->12/10) és Twingo II (N) modellekhez (09/07->12/11)
További infirmáció a termékről
32.590 Ft
Katalógus szám: 42XRN005-0
1 - 4 hétElérhetőség figyelése
Segítünk Önnek a vásárlásban
  • Vegye igénybe tanácsadási szolgáltatásunkat.
  • Az árut 14 napon belül visszaküldheti hozzánk.
Kormánykerék gombvezérlő adapter Nissan / Renault ACV SWC 42XRN005-0-hoz

Kormánygomb-vezérlő adapter Nissan / Renault ACV SWC 42XRN005-0

Tartsa meg az eredeti fejegység kormányról történő vezérlésének funkcióit az eredeti rádió utólagos (aftermarket) egységre cserélésekor. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg egyike volt-e telepítve a felsorolt OEM fejegységeknek. A végső szerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányvezérlés (SWC) helyes működését.

Alkalmazható járművek

  • Nissan Primastar [X83] (2008 -> 12/2010) - eredeti OEM fejegység.
  • Renault Clio III [R] (09/2005 -> 04/2009) - eredeti OEM fejegység.
  • Renault Grand Scenic [JM] (09/2006 -> 04/2009) - eredeti OEM fejegység.
  • Renault Kangoo II [W] (03/2008 -> 03/2013) - eredeti OEM fejegység.
  • Renault Laguna II [BG] (04/2005 -> 10/2007) - eredeti OEM fejegység.
  • Renault Master II [JD] (02/2002 -> 02/2010) - eredeti OEM fejegység.
  • Renault Megane II [CM] (01/2006 -> 01/2010) - eredeti OEM fejegység.
  • Renault Modus [P] (09/2004 -> 04/2008) - eredeti OEM fejegység.
  • Renault Modus [P] (08/2008 -> 03/2013) - eredeti OEM fejegység.
  • Renault Scenic [JM] (05/2005 -> 06/2009) - eredeti OEM fejegység.
  • Renault Trafic II [I/JL] (10/2005 -> 12/2010) - a külső kijelzőt a felszerelés után újra csatlakoztatni kell a járműhöz.
  • Renault Twingo II [N] (09/2007 -> 12/2011) - eredeti OEM fejegység.

CAN Bus információk

Csatlakozók és interfészek:

  • Csatlakozók: ISO / Mini ISO sárga.
  • OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték az SWC bemenetre.
  • Mini ISO C csatlakozó: 5 érintkező bekötve, a 6-os érintkező nincs bekötve.

Beállítások:

  • DIP kapcsolók beállítása az utólagos egység gyártója szerint (lásd a használati útmutatót).

Járműkompatibilitás:

  • Járművek VDO Update List OEM fejegységgel, amelyben nincs beépített kijelző, és külső kijelzővel rendelkeznek; a külső kijelzőt a felszerelés után újra csatlakoztatni kell.
  • Járművek Carminat / Tuner List OEM navigáció és Cabasse erősítőrendszer nélkül.
  • Dátum/idő beállítása nem támogatott.

Fontos kiegészítő információk

  • Kompatibilis olyan utólagos fejegységekkel, melyek analóg bemenettel rendelkeznek a kormányvezérléshez (pl. Sony, Kenwood, JVC, Pioneer, Alpine, Blaupunkt, Clarion, Zenec stb.).
  • Az adapter teljes aktiválásához a konkrét rádió márkájához tartozó összekötőkábelt külön meg kell rendelni.

Általános telepítési útmutató

Ellenőrzés szerelés előtt.

  1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti OEM fejegységgel.
  2. Húzza ki az eredeti rádiót (OEM HU) feszültégmentesen.
  3. Feszültségmentesen ellenőrizze az interfész összes összeköttetését, hogy helyesen vannak-e bekötve.

Csatlakoztatás és bekötés sorrendje:

  1. Állítsa be és ellenőrizze az interfész hardveres konfigurációját feszültségmentesen.
  2. Feszültségmentesen ellenőrizze a HU-hoz csatlakozó kábel konfigurációját.
  3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
  4. Csatlakoztassa a további vezetékeket az eszköz utasításai szerint.
  5. Kösse össze az egész rendszert a járművel, a fő tápvezetéket utoljára csatlakoztassa.
  6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
  7. Állítsa be az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna táplálás stb.).
  8. Végezzen működésellenőrzést a kormányvezérlés és a járművel való kommunikáció tekintetében.

Interfész és fejegység-kábel konfigurációjának módosítása:

  • Minden módosítást feszültségmentesen végezzen.
  • A módosítás után ismételje meg a fenti 5–8. lépéseket.

Az interfész vagy a jármű rendszere meghibásodása esetén:

  • Szerelje vissza az eredeti OEM fejegységet.
  • Indítsa el az eredeti egységet.
  • Hívja elő a CAN Bus rendszer kikapcsolását.
  • Ellenőrizze az interfész hardveres konfigurációját.
  • A CAN Bus kikapcsolása után ismételje meg a fenti 5. és 6. lépést.

A bekötés vagy kábelezés módosításakor:

  • A bekötést és módosításokat csak szakmailag képzett személyzet végezheti.
  • Minden módosítást a gyártó jóváhagyása vagy a jármű garanciális feltételeinek figyelembevétele szempontjából ellenőrizni kell, mielőtt csatlakoztatják.
  • Minden módosítást mérés útján és a jármű bekötési rajzával összevetve kell ellenőrizni a csatlakoztatás előtt.
  • A módosításokat saját felelősségére végzi, működési garancia nélkül.
  • A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész sérülésének kizárására nincs garancia.
  • Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
Katalógus szám42XRN005-0
MárkaACV
HivatkozásokHivatalos weboldal
