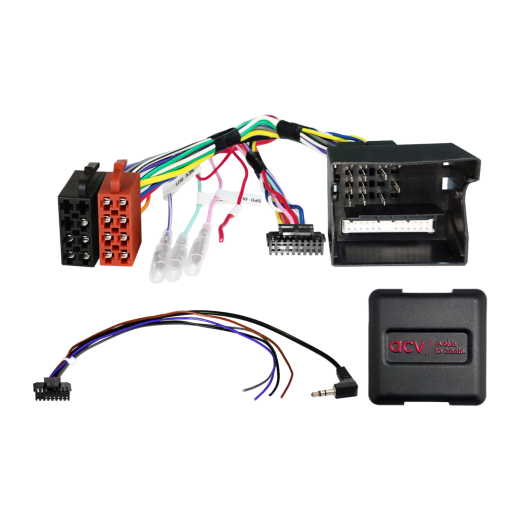

Kormánykerék gombvezérlő adapter Opel ACV SWC 42XVX003-0-hoz

Kormánygomb-vezérlő adapter Opelhez ACV SWC 42XVX003-0

Őrizze meg az autórádió kormánygombokkal történő eredeti vezérlését, amikor az eredeti rádiót utólagos egységre cseréli. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a megjelenített kábelcsatlakozókat a gépjárművében található csatlakozókkal, és győződjön meg róla, hogy technikailag és vizuálisan is megfelelnek. Ellenőrizze, hogy az említett OEM autórádiók közül valamelyik volt-e eredetileg telepítve. A végső felszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

• Opel Corsa D (S07) (12/2008 -> 11/2010) - eredeti OEM autórádió.
• Opel Corsa D (S07) (01/2011 -> 08/2014) - eredeti OEM autórádió.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozó: 40 tűs Opel Quadlock.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték.
• Tartalék tápellátás: szabad vezeték.

Szabad vezeték csatlakoztatása:

• Piros: +12 V kapcsolt táp (15-ös csatlakozó), biztosítékkal a biztosítéktáblában.

Járműkompatibilitás:

• Kompatibilis az OEM rádiókkal: CD30, CD30 MP3, CDC40, CD50, CD70, DVD90.
• Támogatja az OEM egységeket: Blaupunkt, Delphi, Siemens VDO.
• A jármű beállításainak kezelése támogatott (lásd kézikönyv).

Különleges esetek és figyelmeztetések:

• Ha az interfész hosszabb használat után meghibásodik, csatlakoztassa vissza az OEM egységet és hajtsa végre a CAN Bus lekapcsolását.
• Alternatív CAN Bus csatlakozás: 32 tűs OEM kijelző csatlakozó (CAN High/Low a 20/23-as lábakon).
• Alternatív CAN Bus csatlakozás: Comfort CAN a klímaszabályzó egységnél.
• Újraimportált járművek vagy eltérő szoftverrel rendelkező járművek esetén korlátozott funkcionalitás lehetséges.

Fontos kiegészítő információk

• Kompatibilis utólagos (aftermarket) fejegységekkel, amelyek támogatják a SWC-t analóg bemeneten keresztül.
• Az adapter teljes aktiválásához szükséges megrendelni a megfelelő csatlakozókábelt az adott autórádió márkához.

Általános telepítési útmutató

Ellenőrzés szerelés előtt:

1. Ellenőrizze az összes vezérlési funkciót és a jármű beállításait az OEM fejegységgel.
2. Kapcsolja le az áramot, majd húzza ki az eredeti rádiót (OEM HU).
3. Ellenőrizze az összes interfész összeköttetést – áramtalan állapotban.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – áramtalan állapotban.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalan állapotban.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a többi vezetéket az eszköz útmutatója szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápellátó csatlakozást csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben leírtak szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosítás, antenna tápellátása stb.).
8. Végezze el a kormányról történő vezérlés és a járművel való kommunikáció működési tesztjét.

Az interfész és a fejegység kábelezésének módosítása:

• Minden módosítást áramtalan állapotban végezzen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész- vagy járműrendszer-hiba esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Vigyye véghez a CAN Bus rendszer lekapcsolását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus lekapcsolását követően ismételje meg a fenti 5. és 6. lépést.

Kábelezés módosítása esetén:

• A bekötést és a módosításokat csak szakmailag képzett személyzet végezheti.
• Minden módosítást a bekötés előtt ellenőrizni kell a gyártói jóváhagyás vagy a jármű garanciája szempontjából.
• Minden átalakítást bekötés előtt mérni és összehasonlítani kell a jármű bekötési rajzával.
• A módosításokat saját felelősségre végzi, a működésre garancia nélkül.
• A módosítások saját kockázatra történnek, nincs garancia arra, hogy a jármű, az eszköz vagy az interfész nem sérül meg.
• A gyárilag előkészített kábelezés módosítása a termék jótállásának elvesztéséhez vezethet.
