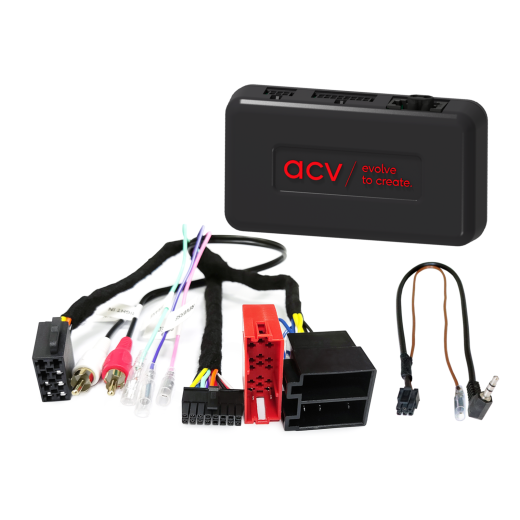

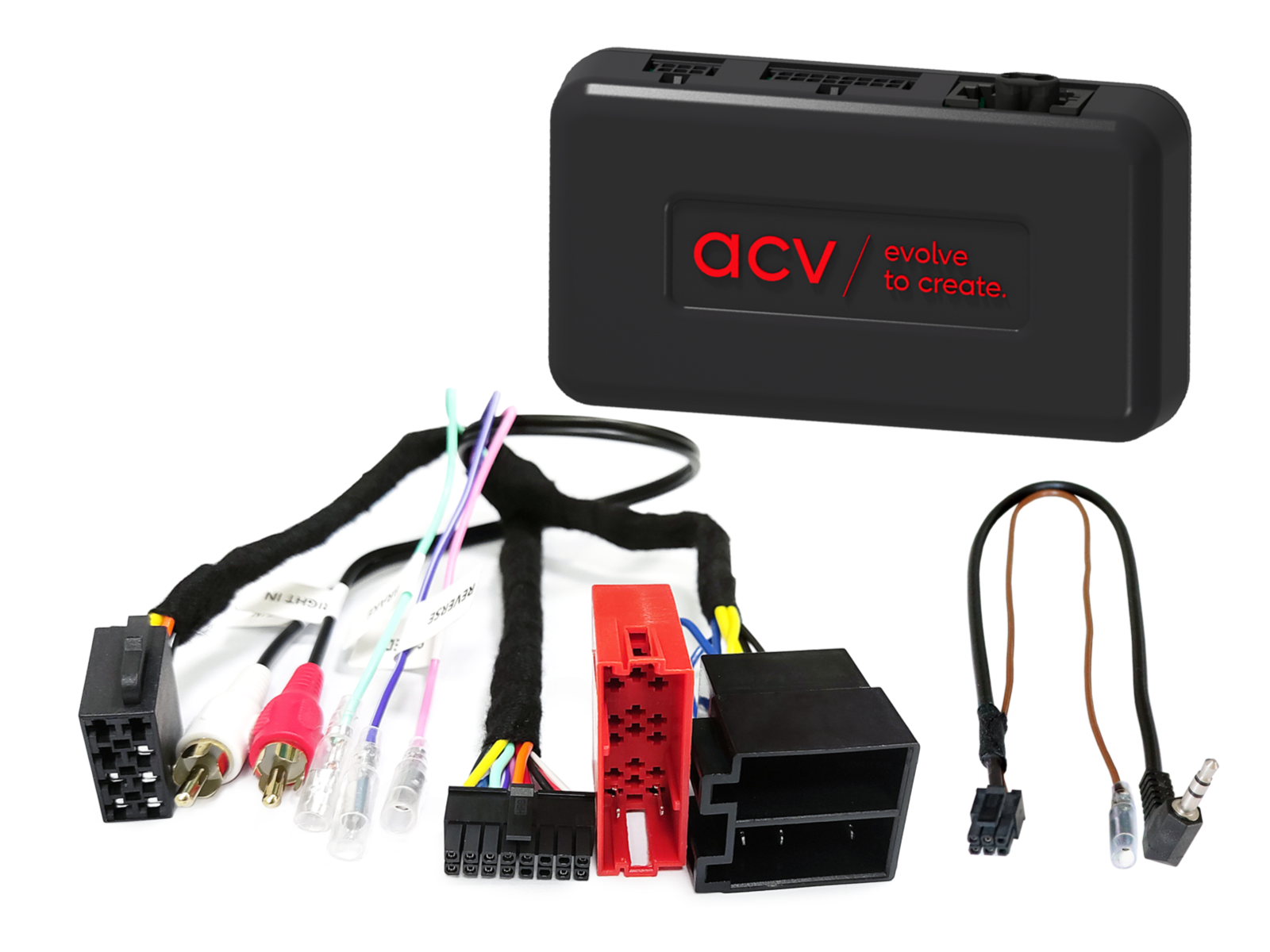

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42XPO005-0-hoz

Kormánygomb-vezérlő adapter Porsche-hoz ACV SWC 42XPO005-0

Őrizze meg az eredeti rádiókormányzási funkciókat az utángyártott fejegység beépítésekor. A gépjármű felszereltségétől, a funkciók körétől és az új rádió szoftverétől függően egyes funkciók korlátozódhatnak vagy más funkciók válthatják fel őket. Hasonlítsa össze a megjelenített kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg az itt felsorolt OEM fejegységek valamelyike volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmas járművekhez

• Porsche Boxster (987) (10/2004 -> 01/2009) - eredeti fejegység OEM CDR24 vagy PCM2.1, OEM erősítőrendszer MOST, fader funkció nem támogatott.
• Porsche Cayman (987C) (11/2005 -> 01/2009) - eredeti fejegység OEM CDR24 vagy PCM2.1, OEM erősítőrendszer MOST, fader funkció nem támogatott.
• Porsche 911 (997) (07/2004 -> 08/2009) - eredeti fejegység OEM CDR24 vagy PCM2.1, OEM erősítőrendszer MOST, fader funkció nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozók: ISO / Mini ISO Porsche.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy külön vezeték a SWC bemenetre az utángyártott fejegységnél.
• OEM MOST erősítőrendszer csatlakoztatása: RCA (piros/fehér) – előerősített kimenet az utángyártott fejegységről.

Beállítás:

• A DIP-kapcsolók beállítása az utángyártott fejegység gyártója szerinti dokumentáció alapján.

Kompatibilitás a járművel:

• OEM MOST erősítőrendszer – a fader funkció nem támogatott.

Különleges esetek és figyelmeztetés:

• Újraimportált járművek vagy eltérő szoftverrel rendelkező autók esetén a működés korlátozott lehet.

Fontos kiegészítő információk

• Kompatibilis olyan utángyártott fejegységekkel, amelyek támogatják az OEM MOST rendszert és rendelkeznek analóg bemenettel a kormányvezérlés számára.
• Az adapter teljes aktiválásához külön meg kell rendelni a csatlakozókábelt az adott fejegység márkájához.

Általános telepítési útmutató

Ellenőrzés a szerelés előtt:

1. Ellenőrizze a kormányvezérlés összes funkcióját és a jármű beállításait az eredeti OEM fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU), feszültség nélkül.
3. Ellenőrizze az összes interface összeköttetést, hogy megfelelően csatlakoznak-e – feszültség nélkül.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze a hardver konfigurációt az interfészen – feszültség nélkül.
2. Ellenőrizze a csatlakozókábel konfigurációját a fejegység felé – feszültség nélkül.
3. Csatlakoztassa a kábelt a fejegységhez az utángyártott készülék használati utasítása szerint.
4. Csatlakoztassa a többi vezetéket a készülék útmutatása szerint.
5. Kösse be az egész rendszert a járműbe – a fő tápkapcsolatot csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
7. Állítsa be az utángyártott fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátása stb.).
8. Végezze el a kormányvezérlés és a járművel történő kommunikáció működésellenőrzését.

Interfész és fejegység kábel konfigurációjának módosítása:

• Minden módosítást végezzen feszültség nélkül.
• A változtatás után ismételje meg a fenti 5–8. lépéseket.

Ha az interfész vagy a jármű rendszere meghibásodik:

• Telepítse vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész hardver konfigurációját.
• A CAN Bus leállítása után ismételje meg a fent említett 5. és 6. lépést.

Bekötés vagy kábelezés módosításakor:

• A bekötést és módosításokat csak szakképzett személyzet végezheti.
• Minden változtatást a gyártó jóváhagyása vagy a járműre gyakorolt hatás szempontjából ellenőrizni kell a csatlakoztatás előtt.
• Minden módosítást mérni és összehasonlítani kell a jármű bekötési rajzával a csatlakoztatás előtt.
• A módosításokat saját felelősségére végzi, működési garancia nélkül.
• A módosítások kockázatokkal járnak, és nem garantálják, hogy a jármű, a készülék vagy az interfész nem sérül.
• Az előre módosított kábelezés a termék jótállásának elvesztéséhez vezethet.
