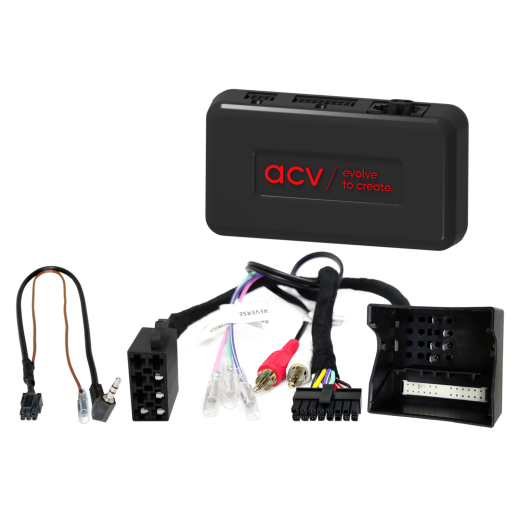

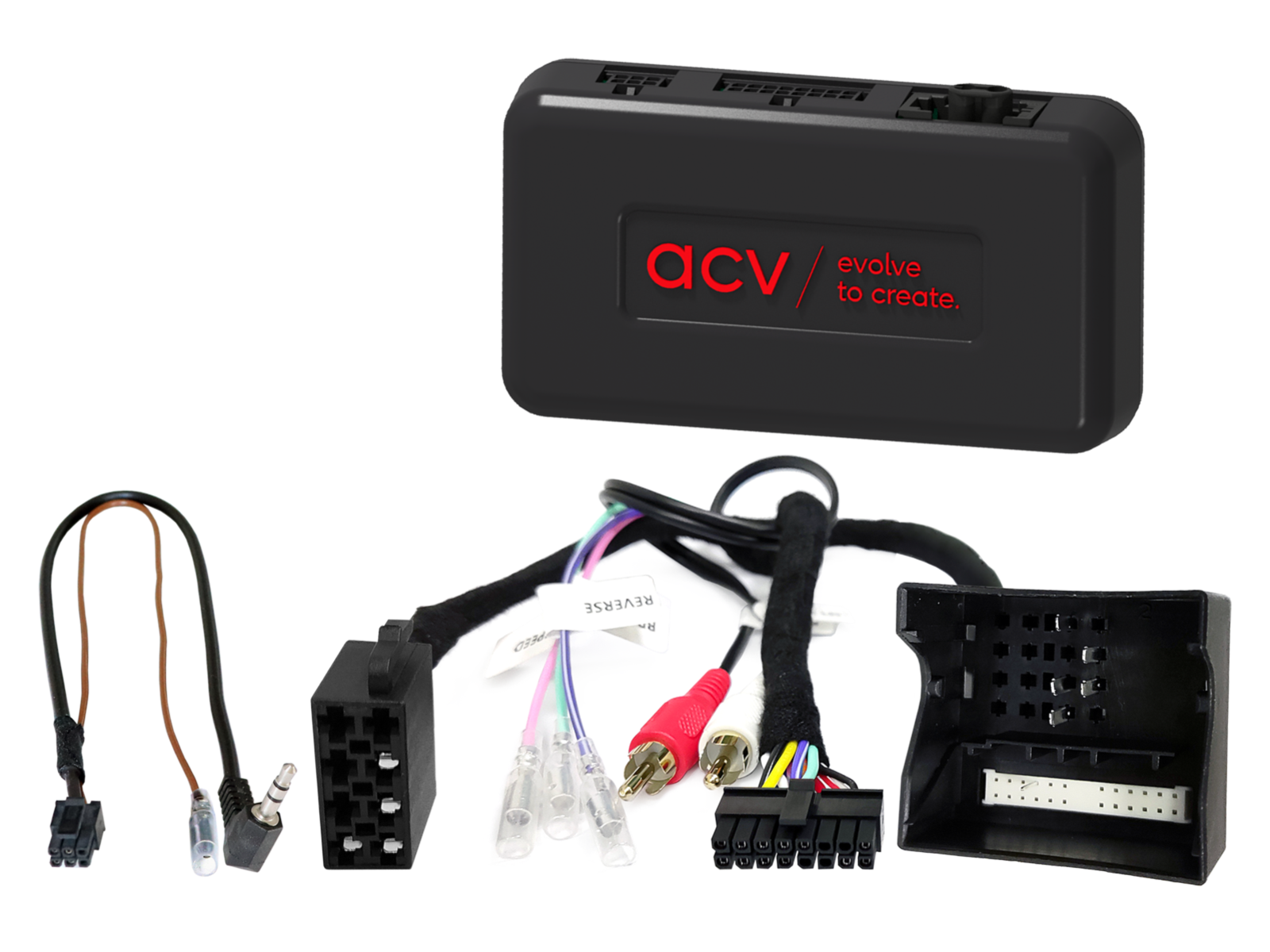

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42XPO006-0-hoz

Kormánygomb-vezérlő adapter Porsche-hoz ACV SWC 42XPO006-0

Tartsa meg a rádió gyári kormányról történő vezérlésének funkcióit az eredeti rádió cseréje esetén utólagos (aftermarket) egységre. A jármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy más funkciókkal helyettesíthetők. Hasonlítsa össze a bemutatott kábelcsatlakozókat a járművében található csatlakozókkal, és győződjön meg arról, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy az eredetileg telepített fejegység között szerepelt-e a felsorolt OEM egységek valamelyike. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszer beállításait és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Porsche Boxster (987) (02/2009 -> 01/2012) - gyári OEM PCM 3.0 érintőképernyős fejegység, gyári MOST erősítőrendszer fader funkció nélkül.
• Porsche Cayman (987C) (02/2009 -> 11/2012) - gyári OEM PCM 3.0 érintőképernyős fejegység, gyári MOST erősítőrendszer fader funkció nélkül.
• Porsche 911 (997) (08/2008 -> 05/2013) - gyári OEM PCM 3.0 érintőképernyős fejegység, gyári MOST erősítőrendszer fader funkció nélkül.

CAN bus információk

Csatlakozók és tápellátás:

• Csatlakozók: 40 tűs Porsche Quadlock.
• Gyári kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték az utólagos fejegység SWC bemenetére.
• Gyári MOST erősítőrendszer csatlakoztatása: RCA (piros/fehér) – előerősített kimenet az utólagos fejegységből.

Beállítás:

• A DIP-kapcsolók beállítása az utólagos egység gyártójának útmutatása szerint (lásd a használati útmutatót).

Kompatibilitás a járművel:

• Gyári MOST erősítőrendszer – a fader funkció nem támogatott.

Speciális esetek és figyelmeztetés:

• Reimportált járművek vagy eltérő szoftverrel rendelkező autók esetén korlátozott működés előfordulhat.

Fontos kiegészítő információk

• Kompatibilis olyan utólagos fejegységekkel, amelyek támogatják a gyári MOST rendszert és rendelkeznek analóg bemenettel a kormányvezérléshez.
• Az adapter teljes aktiválásához szükséges a csatlakozó kábel megrendelése az adott fejegység márkájához.

Általános telepítési útmutató

Ellenőrzés a beszerelés előtt:

1. Ellenőrizze az összes kormányvezérlési funkciót és a jármű beállításait az eredeti gyári fejegységgel.
2. Húzza ki az eredeti rádiót (OEM HU) áramtalanítás mellett.
3. Ellenőrizze az összes interfész-összeköttetést (interface), hogy helyesen vannak-e csatlakoztatva – áramtalanítás mellett.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész hardverkonfigurációját – áramtalanítás mellett.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – áramtalanítás mellett.
3. Csatlakoztassa a kábelt a fejegységhez az utólagos készülék leírása szerint.
4. Csatlakoztassa a többi vezetéket az eszköz utasításai szerint.
5. Kösse össze az egész telepítést a járművel – a fő tápellátó kapcsolatot csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírásban vagy a kézikönyvben található utasítások szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, tolatókamera, kihangosítás, antenna tápellátása stb.).
8. Végezze el a kormányvezérlés és a járművel való kommunikáció funkcionális tesztjét.

Interfész- és fejegységkábel konfiguráció módosítása:

• Az összes módosítást végezze áramtalanítás mellett.
• Módosítást követően ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer meghibásodása esetén:

• Telepítse vissza az eredeti gyári fejegységet.
• Indítsa el az eredeti egységet.
• Indítsa el a CAN bus rendszer leállítását.
• Ellenőrizze az interfész hardverkonfigurációját.
• A CAN bus leállítása után ismételje meg a fenti 5. és 6. lépést.

Kábelezés vagy vezetékátalakítás esetén:

• Bekötéseket és módosításokat kizárólag megfelelően képzett szakemberek végezhetnek.
• Minden változtatást a csatlakoztatás előtt gyártói jóváhagyás vagy a jármű garanciájára gyakorolt hatás szempontjából ellenőrizni kell.
• Minden módosítást a csatlakoztatás előtt mérés útján és a jármű bekötési rajzával összevetve kell ellenőrizni.
• A módosítások elvégzése saját felelősségre történik, működési garancia nélkül.
• A módosítások végrehajtása saját kockázatra történik, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• Az előre módosított kábelezés a termék garanciavesztéséhez vezethet.
