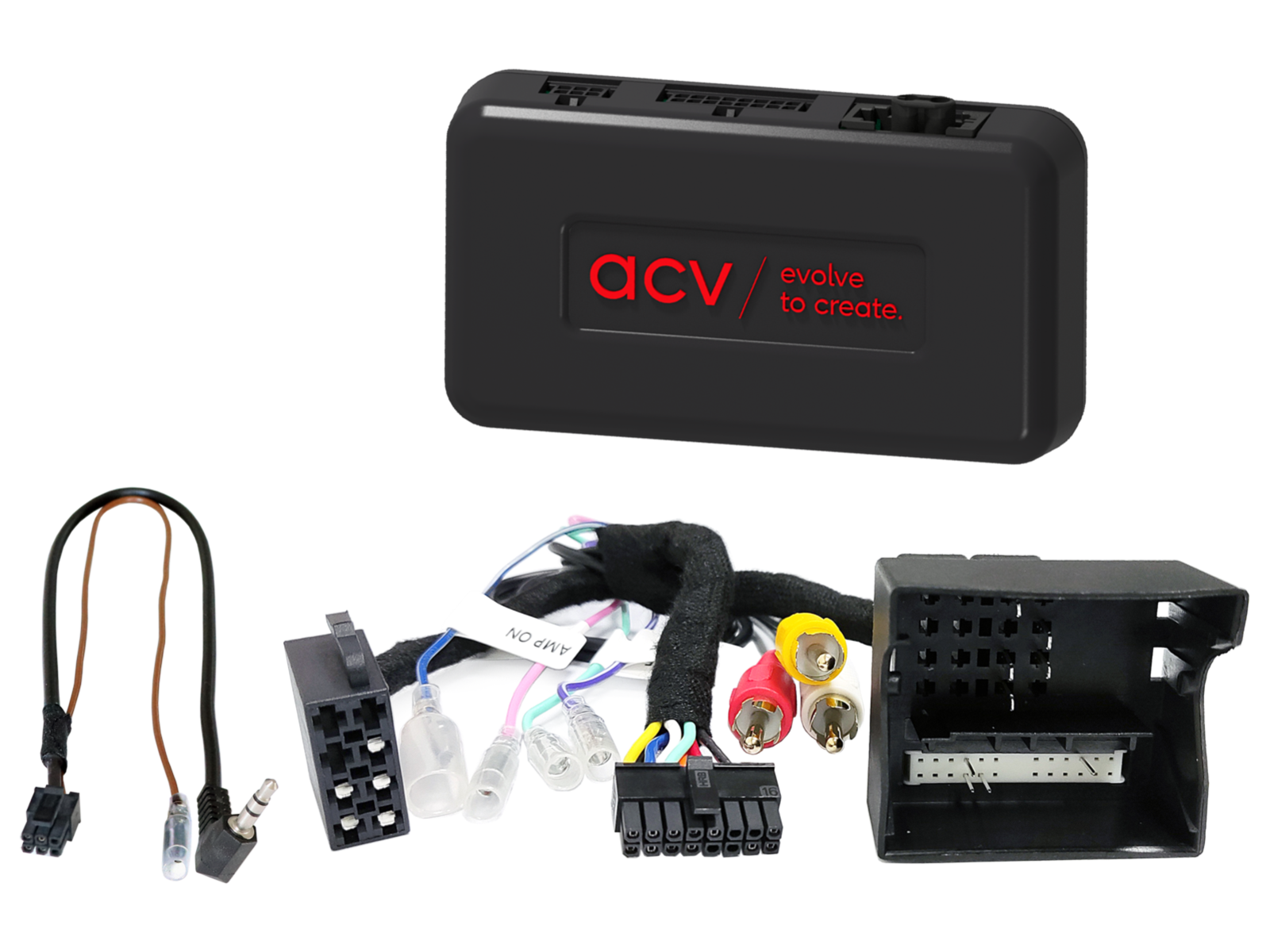

Kormánykerék gombvezérlő adapter Porsche ACV SWC 42XPO007-0-hoz

Kormánygomb-vezérlő adapter Porsche-hoz ACV SWC 42XPO007-0

Tartsa meg az eredeti fejegység kormányról történő vezérlésének funkcióit az eredeti rádió utólagos (aftermarket) egységre cserélésekor. A gépjármű felszereltségétől, a funkciók körétől és az újonnan telepített fejegység szoftverétől függően egyes funkciók korlátozottak lehetnek vagy másokkal helyettesülhetnek. Hasonlítsa össze a megjelenített kábelcsatlakozókat az autójában található csatlakozókkal, és győződjön meg róla, hogy mind műszakilag, mind vizuálisan megfelelnek. Ellenőrizze, hogy eredetileg az alább felsorolt OEM fejegységek közül valamelyik volt-e telepítve. A végső beszerelés előtt ellenőrizze a jármű működését, a rendszerbeállításokat és a kormányról történő vezérlés (SWC) helyes működését.

Alkalmazható járművek

• Porsche 911 (991) (12/2011 -> 01/2017) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.
• Porsche Cayenne (92A/958) (05/2010 -> 07/2014) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.
• Porsche Cayenne (92A/958) (10/2014 -> 12/2017) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.
• Porsche Macan (95B) (04/2014 -> 08/2018) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.
• Porsche Panamera (970) (09/2009 -> 07/2016) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.
• Porsche Panamera (970) (09/2009 -> 04/2013) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.
• Porsche Panamera (970) (07/2013 -> 07/2016) - eredeti fejegység OEM PCM 3.1, OEM erősítőrendszer MOST, 360°-os kamerarendszer nélkül, Burmester 3D High End Surround OEM erősítőrendszer nélkül, OEM MOST erősítőrendszer fader funkciót nem támogat, járműbeállítás nem támogatott.

CAN Bus információk

Csatlakozók és tápellátás:

• Csatlakozók: 40 tűs Porsche Quadlock.
• OEM kormányvezérlés csatlakoztatása: 3,5 mm jack vagy szabad vezeték az SWC fejegység bemenetére.
• OEM MOST erősítőrendszer csatlakoztatása: RCA (piros/fehér) – előerősített kimenet az utólagos fejegységről.
• OEM tolatókamera csatlakoztatása: RCA (sárga).
• Kék/fehér: +12V kapcsolt kimenet az erősítő bekapcsolásához (amp remote).

Beállítás:

• A DIP kapcsolók beállítása az utólagos egység gyártójának megfelelően (lásd BDA).

Kompatibilitás a járművekkel:

• OEM MOST erősítőrendszer – a fader funkció nem támogatott.
• 360°-os kamerarendszer nem támogatott.
• OEM Burmester 3D High End Surround erősítőrendszer nem támogatott.
• Járműbeállítás nem támogatott.

Speciális esetek és figyelmeztetések:

• Reimportált járművek vagy eltérő szoftverrel rendelkező autók korlátozott funkcionalitással rendelkezhetnek.

Fontos kiegészítő információk

• Kompatibilis olyan utólagos fejegységekkel, amelyek támogatják az OEM MOST rendszert, az OEM tolatókamerát és az analóg kormányvezérlési bemenetet.
• A teljes adapteraktiváláshoz szükséges az adott fejegységmárkához illeszkedő összekötő kábel megrendelése.

Általános beépítési útmutató

Szerelés előtti ellenőrzés:

1. Ellenőrizze a kormányvezérlés összes funkcióját és a járműbeállításokat az eredeti OEM fejegységgel.
2. Áramtalanítsa az eredeti rádiót (OEM HU) a levétel előtt.
3. Ellenőrizze az összes interfészcsatlakozást, hogy helyesen vannak-e bekötve – feszültségmentesen.

Csatlakoztatás és bekötési sorrend:

1. Állítsa be és ellenőrizze az interfész HW konfigurációját – feszültségmentesen.
2. Ellenőrizze a fejegységhez csatlakozó kábel konfigurációját – feszültségmentesen.
3. Csatlakoztassa a kábeleket a fejegységhez az utólagos eszköz használati útmutatója szerint.
4. Csatlakoztassa a további vezetékeket az eszköz útmutatója szerint.
5. Csatlakoztassa az egész telepítést a járműhöz – a fő tápvezetéket csatlakoztassa utoljára.
6. Végezze el az interfész szoftveres konfigurációját a termékleírás vagy a használati útmutató utasításai szerint.
7. Konfigurálja az utólagos fejegységet (kormányvezérlés, kamera, kihangosító, antenna tápellátás stb.).
8. Végezze el a kormányvezérlés és a járművel való kommunikáció működésellenőrzését.

Interfész- és fejegységkábel konfigurációjának módosítása:

• Minden módosítást végezzen feszültségmentesen.
• Módosítás után ismételje meg a fenti 5–8. lépéseket.

Interfész vagy járműrendszer hibája esetén:

• Szerelje vissza az eredeti OEM fejegységet.
• Indítsa el az eredeti egységet.
• Hívja elő a CAN Bus rendszer leállítását.
• Ellenőrizze az interfész HW konfigurációját.
• A CAN Bus leállítása után ismételje meg a fent említett 5. és 6. lépést.

Vezetékelés vagy kábelezés módosítása esetén:

• A csatlakoztatást és módosításokat csak szakképzett személyzet végezheti.
• Minden változtatást a gyártó jóváhagyása vagy a járműgarancia szempontjából ellenőrizni kell a csatlakoztatás előtt.
• Minden módosítást mérés útján és a jármű bekötési rajzával való összevetéssel kell ellenőrizni a csatlakoztatás előtt.
• A módosításokat saját felelősségére végzi, a működésre vonatkozó garancia nélkül.
• A módosítások saját kockázatra történnek, a jármű, az eszköz vagy az interfész károsodásának kizárására nincs garancia.
• A gyárilag előre szerelt kábelek módosítása a termék garanciavesztéséhez vezethet.
